一种具有消毒除味功能的智能马桶的制作方法

智能马桶盖的清洁与消毒 #生活技巧# #家电维护技巧# #智能家电操作教程#

本实用新型涉及马桶技术领域，具体为一种具有消毒除味功能的智能马桶。

背景技术：

马桶也叫坐便器，是大小便用的有盖的桶，马桶的实用新型被称为一项伟大的实用新型，它解决了人自身吃喝拉撒的进出问题，后来又逐渐演变为利用虹吸、螺旋虹吸，现在最新的喷射虹吸式和超旋虹吸式等原理的抽水马桶，也有人认为抽水马桶是万恶之源，因为它消耗了大量的生活用水，马桶的分类很多，有分体的，连体的，随着科技的发展，还出现了许多新奇的品种。

但是现有的技术存在以下的不足：

1、家用马桶长时间不清理，异味比较浓烈，细菌会比较多，公共场合的马桶设施，一段时间不清理，细菌的滋生和异味更加浓烈，影响人们生活；

2、马桶安装后，底部的密封性不足，容易导致泄露现象的发生，且传统马桶无论在马桶盖是否闭合均会周期性的进行消毒除味处理，消毒除味效果差。

技术实现要素：

(一)解决的技术问题

针对现有技术的不足，本实用新型提供了一种具有消毒除味功能的智能马桶，解决了家用马桶长时间不清理，异味比较浓烈，细菌会比较多，公共场合的马桶设施，一段时间不清理，细菌的滋生和异味更加浓烈，影响人们生活的问题。

(二)技术方案

为实现上述目的，本实用新型提供如下技术方案：一种具有消毒除味功能的智能马桶，包括马桶本体和抽水箱，所述马桶本体的底部粘合设置有橡胶垫，所述抽水箱的内部安装有消毒除味装置，所述消毒除味装置的侧面安装有防水壳，所述防水壳的顶部安装有密封盖，所述抽水箱的顶部安装有顶盖，且所述顶盖与抽水箱搭接，所述消毒除味装置的底部安装有阀门，所述阀门的底部安装有排液管，所述抽水箱的一侧安装有磁铁块，所述马桶本体的顶部安装有马桶盖，所述马桶盖的顶部安装有粘合设置有钢板，所述马桶本体的顶部安装有连接件，所述马桶盖的一侧安装有转杆，所述转杆的侧面安装有防尘罩，且所述转杆贯通防尘罩，并与防尘罩的内壁间隙配合，所述防尘罩的内部安装有电源开关，所述电源开关的侧面安装有海绵垫，所述转杆的端部安装有凸轮，所述转杆与凸轮过盈配合，且所述凸轮与电源开关抵接，所述电源开关和消毒除味装置串联，所述阀门与消毒除味装置电性连接。

优选地，所述防水壳的一侧与抽水箱的内壁通过粘胶粘合，且所述消毒除味装置嵌入设置在防水壳中。

优选地，所述密封盖与防水壳通过设置在密封盖外表面的螺纹连接。

优选地，所述排液管、阀门和消毒除味装置之间依次导通，且所述排液管嵌入设置在马桶本体的内壁中。

优选地，所述磁铁块嵌入设置在抽水箱中，且所述钢板与磁铁块通过磁性吸附固定。

优选地，所述马桶盖与连接件通过转杆连接，且所述转杆与马桶盖的内壁过盈配合。

(三)有益效果

本实用新型提供了一种具有消毒除味功能的智能马桶，具备以下有益效果：

(1)本实用新型通过设置消毒除味装置、阀门、排液管和密封盖，解决了家用马桶长时间不清理，异味比较浓烈，细菌会比较多，公共场合的马桶设施，一段时间不清理，细菌的滋生和异味更加浓烈，影响人们生活的问题，消毒除味装置根据内部程序，可周期性的打开阀门，通过排液管排出消毒除味液对马桶本体内部做消毒除味处理，打开密封盖，可为消毒除味装置添加消毒除味液，带有消毒除味功能的马桶，有效地避免细菌的滋生和异味的产生。

(2)本实用新型通过设置连接板、控制器和机箱，解决了马桶安装后，底部的密封性不足，容易导致泄露现象的发生，且传统马桶无论在马桶盖是否闭合均会周期性的进行消毒除味处理，消毒除味效果差的问题，马桶本体固定安装在厕所内部后，为消毒除味装置接入电源，可进行使用，橡胶垫为马桶本体的底部做密封处理，马桶本体顶部的马桶盖通过转杆活动打开时，钢板嵌入到抽水箱的侧壁中与磁铁块磁性吸附防止马桶盖移动，马桶本体使用后，清洁人员拉动马桶盖，使马桶盖通过转杆与马桶本体闭合，转动带动凸轮顺时针转动90度，凸轮凸起部位摩擦海绵垫抵住电源开关，可使马桶盖缓慢放下，并使消毒除味装置工作，马桶盖开启时不进行消毒除味处理，不仅避免资源的浪费，而且消毒除味效果好。

附图说明

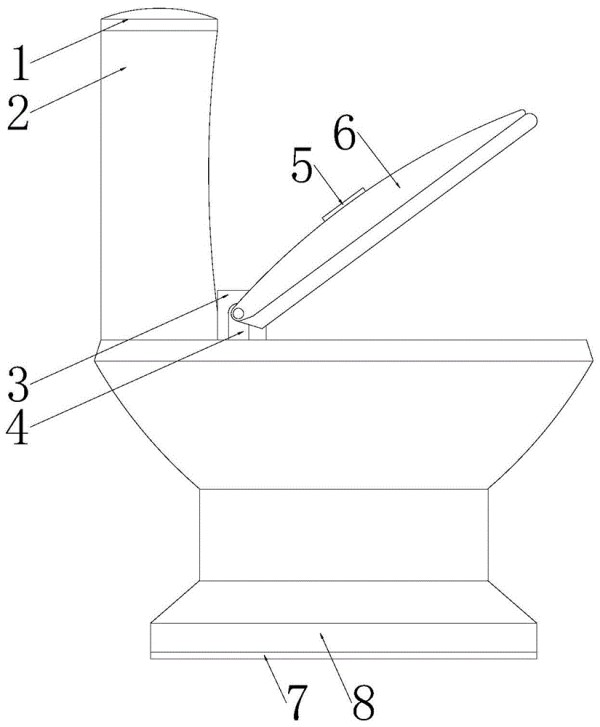

图1是本实用新型的整体结构示意图；

图2是本实用新型的整体纵向剖视图；

图3是本实用新型防尘罩的纵向剖视图。

图中附图标记为：

1、顶盖；2、抽水箱；3、防尘罩；4、连接件；5、钢板；6、马桶盖；7、橡胶垫；8、马桶本体；9、凸轮；10、海绵垫；11、电源开关；12、转杆；13、消毒除味装置；14、阀门；15、排液管；16、密封盖；17、磁铁块；18、防水壳。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3所示，本实用新型提供一种实施例：一种具有消毒除味功能的智能马桶，包括马桶本体8和抽水箱2，马桶本体8的底部粘合设置有橡胶垫7，抽水箱2的内部安装有消毒除味装置13，消毒除味装置13的侧面安装有防水壳18，防水壳18的一侧与抽水箱2的内壁通过粘胶粘合，且消毒除味装置13嵌入设置在防水壳18中，防水壳18的顶部安装有密封盖16，密封盖16与防水壳18通过设置在密封盖16外表面的螺纹连接，抽水箱2的顶部安装有顶盖1，且顶盖1与抽水箱2搭接，消毒除味装置13的底部安装有阀门14，阀门14的底部安装有排液管15，排液管15、阀门14和消毒除味装置13之间依次导通，且排液管15嵌入设置在马桶本体8的内壁中，抽水箱2的一侧安装有磁铁块17，磁铁块17嵌入设置在抽水箱2中，且钢板5与磁铁块17通过磁性吸附固定，马桶本体8的顶部安装有马桶盖6，马桶盖6与连接件4通过转杆12连接，且转杆12与马桶盖6的内壁过盈配合，马桶盖6的顶部安装有粘合设置有钢板5，马桶本体8的顶部安装有连接件4，马桶盖6的一侧安装有转杆12，消毒除味装置13根据内部程序，可周期性的打开阀门14，通过排液管15排出消毒除味液对马桶本体8内部做消毒除味处理，打开密封盖16，可为消毒除味装置13添加消毒除味液，带有消毒除味功能的马桶，有效地避免细菌的滋生和异味的产生，转杆12的侧面安装有防尘罩3，且转杆12贯通防尘罩3，并与防尘罩3的内壁间隙配合，防尘罩3的内部安装有电源开关11，电源开关11的侧面安装有海绵垫10，转杆12的端部安装有凸轮9，转杆12与凸轮9过盈配合，且凸轮9与电源开关11抵接，电源开关11和消毒除味装置13串联，阀门14与消毒除味装置13电性连接，本实用新型中马桶本体8、抽水箱2、阀门14和消毒除味装置13的型号分别为toto马桶本体、bh2抽水箱、bp-225s阀门和sled-sb3消毒除味装置，属于现有技术。

工作原理：马桶本体8固定安装在厕所内部后，为消毒除味装置13接入电源，可进行使用，橡胶垫7为马桶本体8的底部做密封处理，马桶本体8顶部的马桶盖6通过转杆12活动打开时，钢板5嵌入到抽水箱2的侧壁中与磁铁块17磁性吸附防止马桶盖6移动，马桶本体8使用后，清洁人员拉动马桶盖6，使马桶盖6通过转杆12与马桶本体8闭合，转动带动凸轮9顺时针转动90度，凸轮9凸起部位摩擦海绵垫10抵住电源开关11，可使马桶盖6缓慢放下，并使消毒除味装置13工作，消毒除味装置13根据内部程序，可周期性的打开阀门14，通过排液管15排出消毒除味液对马桶本体8内部做消毒除味处理，打开密封盖16，可为消毒除味装置13添加消毒除味液。

综上可得，本实用新型通过设置消毒除味装置13、阀门14、排液管15和密封盖16，解决了家用马桶长时间不清理，异味比较浓烈，细菌会比较多，公共场合的马桶设施，一段时间不清理，细菌的滋生和异味更加浓烈，影响人们生活的问题。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
