一种蒸汽发生装置及衣物护理机的制作方法

使用蒸汽熨斗处理丝绸衣物的最佳方法 #生活技巧# #衣物护理#

本发明涉及衣物护理，具体而言，涉及一种蒸汽发生装置及衣物护理机。

背景技术：

1、随着人们生活质量不断的提高，衣物护理机逐渐走进人们的生活。衣物护理机是一种通过蒸汽、震动等实现对衣物进行熨烫、除皱护理的家用电器。蒸汽发生装置是产生蒸汽的部件，在衣物护理时可通过其产生的高温蒸汽对衣物进行熨烫。目前的蒸汽发生装置大多采用煮水式产生蒸汽，类似于浴室的电热水器储水罐，通过向储水罐中注水，储水罐中的发热部件烧水，将水煮沸从而产生蒸汽。但是，煮水式产生的蒸汽存在以下问题：产生的蒸汽不够干燥、含水量多且蒸汽压力较低，熨烫效果较差。

技术实现思路

1、本发明解决的问题是，现有技术中，煮水式产生的蒸汽存在不够干燥、含水量多且蒸汽压力较低，熨烫效果较差的问题。

2、本发明公开了一种蒸汽发生装置，包括：

3、一级加热装置，所述一级加热装置用于产生一级蒸汽并输出；

4、二级加热装置，所述二级加热装置通过一级管路与所述一级加热装置连接，所述二级加热装置用于接收一级加热装置输出的一级蒸汽，并对一级蒸汽进行加热和/或增压，形成二级增压蒸汽后输出；

5、三级喷汽装置，所述三级喷汽装置通过二级管路与所述二级加热装置连接，所述三级喷汽装置用于接收二级加热装置输出的二级增压蒸汽，并对所述二级增压蒸汽进行加热，并将加热后的蒸汽喷出，喷出的蒸汽用于洗护衣物。

6、一级加热装置用于加热水产生一级蒸汽，一级蒸汽的压力较高，其顺着所述一级管路输送至二级加热装置中，在二级加热装置中对蒸汽进行加热和/或增压，一方面提高蒸汽的压力，补偿其在输送过程中的压降，另一方面对蒸汽中的水进行加热，消除了蒸汽中原本蕴含的水分以及冷凝水，实现了蒸汽的无水增压输出，显著降低了蒸汽的含水量，提高了蒸汽的压力；二级加热装置对蒸汽加热和/或增压后形成二级增压蒸汽，二级增压蒸汽顺着二级管路输送至三级喷汽装置中，在三级喷汽装置中，对蒸汽进行进一步的加热，从而进行增压降水之后喷出，通过上述二级加热装置和三级喷汽装置处理之后喷出的蒸汽压力足，含水量低，从而显著地提高了衣物的熨烫效果。需要说明的是，三级喷汽装置处理后的蒸汽压力小于二级增压蒸汽压力小于一级蒸汽压力，从而可以在保证喷汽压力的同时，避免发生蒸汽回流现象，保证了蒸汽发生装置的顺利运行，显著提高了衣物的熨烫效果，改善了用户的使用体验。

7、进一步的，所述一级加热装置至少设置有水箱和第一加热器，所述水箱用于储水，所述第一加热器用于加热水箱中的水产生蒸汽。

8、所述第一加热器用于煮水并产生一级蒸汽，从而成为所述蒸汽发生装置的蒸汽来源。

9、进一步的，所述一级加热装置还设置有压力传感器和/或温度传感器，所述压力传感器用于监测水箱内的压力，所述温度传感器用于监测水箱内的蒸汽温度。

10、根据压力传感器可以准确掌握一级加热装置中的一级蒸汽压力，从而在产生的一级蒸汽压力满足预设要求时开始向二级加热装置供给蒸汽，从而保证蒸汽发生装置的顺利持续运行，所述温度传感器用于检测蒸汽温度，并调节相应的第一加热器，从而控制输出的一级蒸汽的温度。

11、进一步的，所述二级加热装置上设置有第二加热器和/或增压装置，所述第二加热器用于加热蒸汽，所述增压装置用于给蒸汽增压。

12、在一级蒸汽输送至二级加热装置中时，其压力显著降低，含水量明显上升，通过第二加热器和/或增压装置的设置，一方面提高蒸汽的温度，使其体积膨胀增压，另一方面将蒸汽中的水加热形成新的蒸汽补充，在增加蒸汽压力的同时降低蒸汽的含水量，提升蒸汽量，从而有效地避免熨烫时在衣物上形成水印，提升了熨烫效果。

13、进一步的，所述三级喷汽装置上设置有第三加热器，所述第三加热器用于加热蒸汽。

14、所述第三加热器的设置可以对三级喷汽装置中的蒸汽供热，使蒸汽进一步受热膨胀增压，并将蒸汽中的水分加热形成蒸汽，从而在增压的同时降低蒸汽的含水量，以确保蒸汽以高压、低含水量的形式喷出，显著地提高了衣物的护理效果。

15、进一步的，在所述二级加热装置和/或三级喷汽装置中交错设置有若干分隔部，所述分隔部用于将二级加热装置的内部空间分隔为第一曲绕流道，和/或，将三级喷汽装置的内部空间分隔为第二曲绕流道。

16、该设置可以显著增加蒸汽的流动路径和受热面积，从而延长蒸汽在二级加热装置和/或三级喷汽装置中加热和/或增压的时间，从而使蒸汽充分受热膨胀增压，也使其中的水分充分受热形成蒸汽，在增加了蒸汽压力、降低蒸汽含水量的同时，还提升了蒸汽量，从而提升了蒸汽发生装置的蒸汽转化效率，提高了衣物的洗护效果。

17、进一步的，所述分隔部为挡板和/或凸块。

18、所述挡板和/或凸块可以增加蒸汽在二级加热装置和/或三级喷汽装置中的流动时间和与内壁的接触面积，从而提高蒸汽的受热时间和受热面积，使其能够充分受热膨胀增压并消除其中水分，有效地保证衣物的护理效果。

19、进一步的，在所述三级喷汽装置上设置有至少一个喷汽板，在所述喷汽板上设置有若干喷汽孔，所述喷汽孔与所述第二曲绕流道连通，用于将第二曲绕流道中的蒸汽喷出。

20、配合喷汽板上设置有一个以上的喷汽孔，所述喷汽孔与第二曲绕流道连通可以将加热增压除水后的蒸汽喷出，保证了蒸汽的温度、压力、低含水量，从而有助于获得良好的衣物洗护效果。

21、进一步的，所述喷汽孔为中间收窄结构。

22、该设置可以在靠近进一步增加蒸汽喷出时的压力和速度，从而保证蒸汽熨烫时的压力和温度，提高衣物的洗护效果。

23、本发明还公开了一种衣物护理机，包括如上所述的蒸汽发生装置。

24、所述衣物护理机与上述蒸汽发生装置相对于现有技术所具有的优势相同，在此不再赘述。

25、相对于现有技术，本发明所述的蒸汽发生装置及衣物护理机具有以下优势：

26、本发明通过一级加热装置产生蒸汽，通过二级加热装置消除蒸汽中的水分并补偿蒸汽的压力，最后通过三级喷汽装置对蒸汽进行三级增压后排出，一方面实现了显著降低了蒸汽的含水量，避免熨烫过程中在衣物上形成水印，另一方面大大提高了喷汽孔喷出的蒸汽压力和速度，从而提升其对衣物的熨烫效果。本发明提供的蒸汽发生装置结构简单，使用便捷，显著提高了衣物的护理效果。

技术特征：

1.一种蒸汽发生装置，其特征在于，包括：

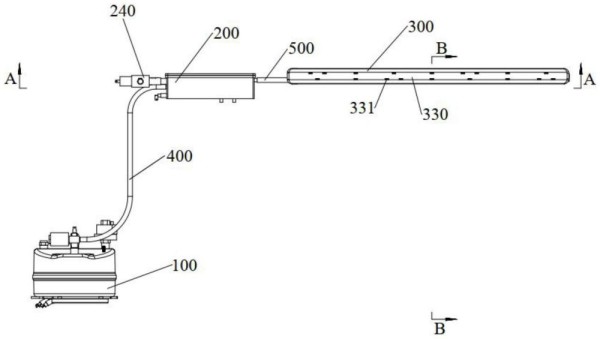

2.如权利要求1所述的蒸汽发生装置，其特征在于，所述一级加热装置(100)至少设置有水箱(140)和第一加热器(110)，所述水箱(140)用于储水，所述第一加热器(110)用于加热水箱(140)中的水产生蒸汽。

3.如权利要求2所述的蒸汽发生装置，其特征在于，所述一级加热装置(100)还设置有压力传感器(120)和/或温度传感器(130)，所述压力传感器(120)用于监测水箱(140)内的压力，所述温度传感器(130)用于监测水箱(140)内的蒸汽温度。

4.如权利要求1所述的蒸汽发生装置，其特征在于，所述二级加热装置(200)上设置有第二加热器(210)和/或增压装置(240)，所述第二加热器(210)用于加热蒸汽，所述增压装置(240)用于给蒸汽增压。

5.如权利要求1所述的蒸汽发生装置，其特征在于，所述三级喷汽装置(300)上设置有第三加热器(310)，所述第三加热器(310)用于加热蒸汽。

6.如权利要求1-5中任一项所述的蒸汽发生装置，其特征在于，在所述二级加热装置(200)和/或三级喷汽装置(300)中交错设置有若干分隔部，所述分隔部用于将二级加热装置(200)的内部空间分隔为第一曲绕流道(230)，和/或，将三级喷汽装置(300)的内部空间分隔为第二曲绕流道(320)。

7.如权利要求6所述的蒸汽发生装置，其特征在于，所述分隔部为挡板(220)和/或凸块(340)。

8.如权利要求6所述的蒸汽发生装置，其特征在于，在所述三级喷汽装置(300)上设置有至少一个喷汽板(330)，在所述喷汽板(330)上设置有若干喷汽孔(331)，所述喷汽孔(331)与所述第二曲绕流道(320)连通，用于将第二曲绕流道(320)中的蒸汽喷出。

9.如权利要求8所述的蒸汽发生装置，其特征在于，所述喷汽孔(331)为中间收窄结构。

10.一种衣物护理机，其特征在于，包括如权利要求1-9中任一项所述的蒸汽发生装置。

技术总结
本发明提供一种蒸汽发生装置及衣物护理机，所述蒸汽发生装置包括：一级加热装置，用于产生一级蒸汽并输出；二级加热装置，用于接收一级加热装置输出的一级蒸汽，并对一级蒸汽进行加热和/或增压，形成二级增压蒸汽后输出；三级喷汽装置，用于接收二级加热装置输出的二级增压蒸汽，并对所述二级增压蒸汽进行加热后喷出，喷出的蒸汽用于洗护衣物。本发明通过一级加热装置产生蒸汽，通过二级加热装置消除蒸汽中的水分并补偿蒸汽的压力，最后通过三级喷汽装置对蒸汽进行三级增压后排出，一方面实现了显著降低了蒸汽的含水量，避免熨烫过程中在衣物上形成水印，另一方面大大提高了喷汽孔喷出的蒸汽压力和速度，从而提升其对衣物的熨烫效果。

技术研发人员：周群
受保护的技术使用者：吉智（宁波）智能科技有限公司
技术研发日：
技术公布日：2025/1/16
