最最最常用的快捷键及技巧集锦
PCB放置导线的快捷键是P->T
原理图放置导线的快捷键是P->W
ctrl+shift+滚轮切换层
shift + S – 只显示当前层有利于PCB布线，隐藏其他层。
S->N 选中所有一样的节点，可以高亮起来。
按住shift，鼠标触碰相应的导线或者焊盘也会显示同类的高亮
在原理图中T->S,可对应器件在PCB中高亮！
按 CTRL+H 键可选中整条网络导线，删除整条网络导线
按 S+C 键可选中一 段导线，删除一段导线；
快速过孔的方法，在画线的同时切换层，也就是ctrl+shift+滚轮
当然如果仅仅是顶层和底层可以再布线的过程中按下*，也会自动放置过孔
在布线的同时按2也可以方便的放置过孔
自锁开关虽然只有一个，但是有2路，可以通过并联更好确保给后级提供更大电流。
电源处的去耦电容用100nf也就是0.1uF的电容。滤除高频信号干扰，用0.1uF!
IC器件的VCC与地之间通常放一个，并尽量使此通路顺畅！
q快速切换单位或者ctrl+q
移动器件的过程中按L可快速进行顶层和底层的切换，板子的旋转可以通过空格来实现！！！
V-B快捷键实现视图的顶层和底层切换
有时候PCB，因为缩小过多，看不到了，可通过v->d看到，如果这个快捷键不行，还有点v然后在具体看看Fit Sheet和Fit Board
PCB里面的多选快捷键不再是ctrl+鼠标左键，而是shift+鼠标左键
板子的四个边界设置为弧形，先定位到丝印层，然后P->E即可画弧
放置测量尺寸，Place Linear Dimension（菜单栏）
补泪滴 -Tools->Teardrops
导出清单，在原理图中reports->bill of Materials
分离PCB和原理图，同时操作。

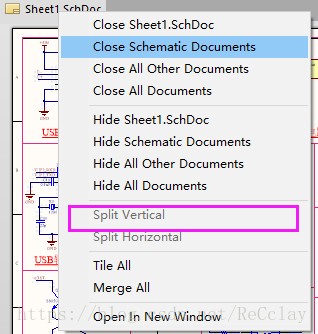

方法，选中原理图，然后右键，Split Vertical

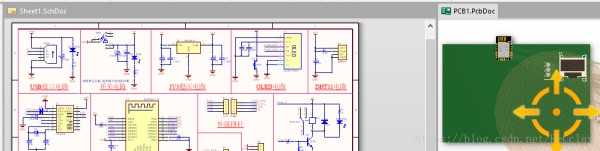

先水平分离，然后选中对应的元器件，然后点击，T->S。
还有一个快捷键也比较类似，是T->C，跟上面的相比较，无需先选中对应元器件，而是直接按下快捷键，然后点击对应原理图的元器件，对应选中PCB的元器件，同时PCB未选中的元器件此时都是灰色，如何恢复呢？右下角有个clear
