一种可收纳进砧板的菜刀的制作方法

切菜板下方放置砧板刀架，一并收纳 #生活技巧# #收纳整理技巧# #厨房储物妙招#

1.本实用新型具体涉及一种可收纳进砧板的菜刀。

背景技术：

2.一种菜刀，是一种提高生活便利性的生活用品，在厨房中的使用十分频繁，使用范围也很广泛，而普通的菜刀的功能单一，在存放拿取方面也有过多的局限性，体现不出优势。
3.目前市面上的存在如下问题：目前的可收纳进砧板的菜刀往往仅仅简单的将菜刀放在砧板当中，若是采用开发式收纳，则菜刀与砧板间摩擦较小，容易从砧板中脱落，对使用者造成伤害，若是采用封闭式收纳，则刀具的残水无法顺利排出，容易滋生细菌，拿出来使用时也不够便捷。

技术实现要素：

4.本实用新型为克服上述情况不足，旨在提供一种能解决上述问题的技术方案。
5.一种可收纳进砧板的菜刀，其包括：砧板、第一侧面板、第二侧面板、第一凹槽，第二凹槽、菜刀刀身、菜刀手柄连接部、排水槽、第一开关夹板、第二开关夹板，所述砧板正面右上端与背面左上端之间为所述第一侧面板，第一侧面板有可收纳所述菜刀刀身的第一凹槽，第一凹槽的顶部第一侧面板呈同一水平面，左侧为所述第一开关夹板，右侧为所述第二开关夹板，第一开关夹板与第二开关夹板可向下摆动形成打开的作用，向上至水平位置形成关闭作用，所述第二侧面板与第一侧面板连接处为所述第二凹槽，第二凹槽可容纳所述菜刀手柄连接部，砧板背面垂直于第一凹槽处的砧板有三排所述排水槽。
6.优选的，砧板背面为磨砂材质，使用时不容易滑动。
7.优选的，第一开关夹板与第二开关夹板可保证菜刀在收纳时不会掉落，确保安全。
8.优选的，砧板背面有排水槽，可使菜刀存放后不残留水分，防止细菌滋生。
9.优选的，菜刀可收纳进砧板，节约空间，使用方便。
10.与现有技术相比，本实用新型的有益效果是：菜刀在收纳时不会掉落，确保安全；菜刀存放后不残留水分，防止细菌滋生；菜刀可收纳进砧板1，节约空间，使用方便。
11.本实用新型的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本实用新型的实践了解到。
附图说明
12.为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动性的前提下，还可以根据这些附图获得其他的附图。

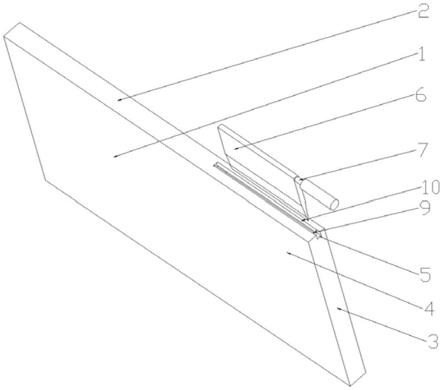

13.图1是本实用新型的砧板正面结构示意图。
14.图2是本实用新型的砧板背面结构示意图。
15.图3是本实用新型的砧板内部凹槽结构示意图。
16.图中：1、砧板；2、第一侧面板；3、第二侧面板；4、第一凹槽；5、第二凹槽；6、菜刀刀身；7、菜刀手柄连接部；8、排水槽；9、第一开关夹板；10、第二开关夹板。
具体实施方式
17.下面将对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
18.请参阅图1～3，本实用新型实施例中，一种可收纳进砧板的菜刀，其包括：砧板1、第一侧面板2、第二侧面板3、第一凹槽4，第二凹槽5、菜刀刀身6、菜刀手柄连接部7、排水槽8、第一开关夹板9、第二开关夹板10，所述砧板1 正面右上端与背面左上端之间为所述第一侧面板2，第一侧面板2有可收纳所述菜刀刀身6的第一凹槽4，第一凹槽4的顶部在与第一侧面板2呈同一水平面，左侧为所述第一开关夹板9，右侧为所述第二开关夹板10，第一开关夹板9与第二开干夹板10可向下摆动形成打开的作用，向上至水平位置形成关闭作用，所述第二侧面板3与第一侧面板2连接处为所述第二凹槽5，第二凹槽5可容纳所述菜刀手柄连接部7，砧板1背面垂直于第一凹槽4处的砧板有三排所述排水槽 8。
19.所述砧板1背面为磨砂材质，使用时不容易滑动。
20.所述第一开关夹板9与第二开关夹板10可保证菜刀在收纳时不会掉落，确保安全。
21.所述砧板背面有排水槽8，可使菜刀存放后不残留水分，防止细菌滋生。
22.所述菜刀可收纳进砧板1，节约空间，使用方便。
23.对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。

技术特征：
1.一种可收纳进砧板的菜刀，其特征在于，其包括砧板、第一侧面板、第二侧面板、第一凹槽，第二凹槽、菜刀刀身、菜刀手柄连接部、排水槽、第一开关夹板、第二开关夹板，所述砧板正面右上端与背面左上端之间为所述第一侧面板，第一侧面板有可收纳所述菜刀刀身的第一凹槽，第一凹槽的顶部与第一侧面板呈同一水平，左侧为所述第一开关夹板，右侧为所述第二开关夹板，第一开关夹板与第二开关夹板可向下摆动形成打开的作用，向上至水平位置形成关闭作用，所述第二侧面板与第一侧面板连接处为所述第二凹槽，第二凹槽可容纳所述菜刀手柄连接部，砧板背面垂直于第一凹槽处的砧板有三排所述排水槽。2.根据权利要求1所述的一种可收纳进砧板的菜刀，其特征在于，砧板背面为磨砂材质，使用时不容易滑动。3.根据权利要求1所述的一种可收纳进砧板的菜刀，其特征在于，砧板背面有排水槽。

技术总结
本实用新型公开了一种可收纳进砧板的菜刀，其包括砧板、第一侧面板、第二侧面板、第一凹槽，第二凹槽、菜刀刀身、菜刀手柄连接部、排水槽、开关夹板，所述砧板正面右上端与背面左上端之间为所述第一侧面板，第一侧面板有可收纳所述菜刀刀身的第一凹槽，第一凹槽的顶部有与第一侧面板水平的所述开关夹板，第一开关夹板与第二开关夹板可向下开关，所述第二侧面板与第一侧面板连接处为所述第二凹槽，第二凹槽可容纳菜刀手柄连接部，砧板背面垂直于第一凹槽处的砧板有三排所述排水槽。槽处的砧板有三排所述排水槽。槽处的砧板有三排所述排水槽。

技术研发人员：徐静波
受保护的技术使用者：东莞市港荣五金制品有限公司
技术研发日：2020.12.25
技术公布日：2021/12/28
