一种具有清洁功能的体育用品存放架

浴室角落放置多功能架子，存放清洁工具 #生活技巧# #收纳整理技巧# #浴室清洁神器#

1.本实用新型属于存放架技术领域，具体为一种具有清洁功能的体育用品存放架。

背景技术：

2.随着生活水平的提高，人们逐渐注重于体育运动，因此，体育器材的种类和数量越来越多，尤其是在学校和体育馆等场所，而体育器材的增多会造成放置和管理的麻烦。
3.现有的体育用品存放架在使用的过程中，不能体育用品的表面的灰尘进行清洁，导致使用者在拿出体育用品的时候手上和身上会沾染上灰尘，且体育用品在清洁时候，会产生很多的污水，现有存放架也没有办法对这些污水进行集中收集和处理，因此，需要一种具有清洁功能的体育用品存放架。

技术实现要素：

4.针对上述情况，为克服现有技术的缺陷，本实用新型提供一种具有清洁功能的体育用品存放架，有效的解决了上述背景技术中提出的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种具有清洁功能的体育用品存放架，包括主体柜，所述主体柜内设置有空腔，所以主体柜的正面一侧铰接有柜门，所述主体柜的一侧固定安装有机箱，所述主体柜的顶部固定安装有净水箱，且所述净水箱的内部固定安装有水泵，所述水泵的输出端固定安装有衔接管，所述主体柜的内壁顶部固定安装有条形喷头，所述衔接管穿过主体柜的顶部并固定插接在条形喷头的进水口，所述主体柜的内部固定安装有两个横梁，两个所述横梁内部均滑动安装有活动杆，且所述横梁的底部开设有孔槽，其中一个所述活动杆的表面固定套接有多个均匀分布的挂板，另一个所述活动杆的表面固定套接有多个均匀分布的挂钩，所述机箱内固定安装有两个电动推杆，且所述电动推杆的活塞杆固定安装在活动杆的一端，所述主体柜的内壁两侧均固定安装有限位板，且两个所述限位板相互靠近的一侧上均开设有相对应的凹槽，所述凹槽内活动插接有放置板，
6.所述主体柜的下部活动插接有废水箱，所述废水箱的内壁两侧均设置有限位块，且所述限位块上放置有紧贴在限位块内壁上的过滤板。
7.进一步的，所述主体柜的内壁背面开设有多个透气孔，且所述透气孔的内部设置有防尘网，所述主体柜的背面固定安装有与透气孔相连通的换风机。
8.进一步的，所述放置板上开设有多个等距分布的凹槽。
9.进一步的，所述柜门的内侧表面固定安装有柔韧性膜。
10.进一步的，所述废水箱的正面开设有凹槽，且所述凹槽内设置有把手。
11.进一步的，所述净水箱的顶部设置有活塞，且所述净水箱的正面内嵌有透明玻璃板。
12.与现有技术相比，本实用新型的有益效果是：
13.1)、本实用新型可以对放置在内的体育用品进行合理的自动清洁，具体操作为，将
净水箱内灌满净水，然后打开柜门，将需要存放的体育根据外形选择合适的存放方式，当存放完毕后，打开净水箱内的水泵，水泵会将净水箱内的水从条形喷头内喷出，从而对体育用品进行清灰，此时，打开电动推杆，电动推杆会带动挂板和挂钩左右移动，从而可以将体育用品上的污水抖落；
14.2)、本实用新型可以对清洁所产生的废水进行处理和收集，且可以对清洁后的体育用品进行合理的风干，具体操作为，废水箱内的过滤板会对废水进行简易的过滤，让废水中较大的杂质和废水分离，此时，打开换风机，换风机会通过主体柜内壁上的透气孔对主体柜内进行换风，从而可以对清洁后的体育用品进行无损伤式风干。
附图说明
15.附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

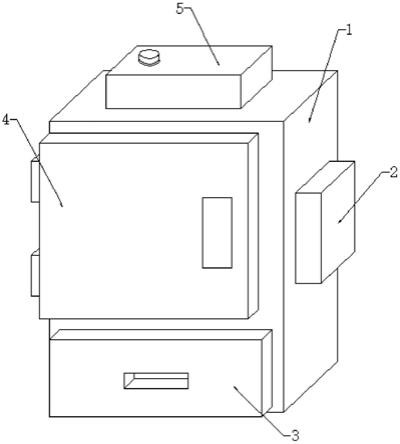

16.图1为本实用新型整体的结构示意图；
17.图2为本实用新型柜门打开的正视结构示意图；
18.图3为本实用新型背视的结构示意图；
19.图4为本实用新型a放大的结构示意图；
20.图中：1、主体柜；2、机箱；3、废水箱；4、柜门；5、净水箱；6、柔韧性膜；7、衔接管；8、水泵；9、条形喷头；10、透气孔；11、横梁；12、活动杆；13、电动推杆；14、挂板；15、挂钩；16、放置板；17、限位板；18、过滤板；19、限位块；20、换风机。
具体实施方式
21.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例；基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
22.实施例一，由图1
‑
4给出，本实用新型公开了一种具有清洁功能的体育用品存放架，包括主体柜1，主体柜1内设置有空腔，所以主体柜1的正面一侧铰接有柜门4，主体柜1的一侧固定安装有机箱2，主体柜1的顶部固定安装有净水箱5，且净水箱5的内部固定安装有水泵8，水泵8的输出端固定安装有衔接管7，主体柜1的内壁顶部固定安装有条形喷头9，衔接管7穿过主体柜1的顶部并固定插接在条形喷头9的进水口，主体柜1的内部固定安装有两个横梁11，两个横梁11内部均滑动安装有活动杆12，且横梁11的底部开设有孔槽，其中一个活动杆12的表面固定套接有多个均匀分布的挂板14，另一个活动杆12的表面固定套接有多个均匀分布的挂钩15，机箱2内固定安装有两个电动推杆13，且电动推杆13的活塞杆固定安装在活动杆12的一端，主体柜1的内壁两侧均固定安装有限位板17，且两个限位板17相互靠近的一侧上均开设有相对应的凹槽，凹槽内活动插接有放置板16，
23.主体柜1的下部活动插接有废水箱3，废水箱3的内壁两侧均设置有限位块19，且限位块19上放置有紧贴在限位块19内壁上的过滤板18。
24.实施例二，在实施例一的基础上，主体柜1的内壁背面开设有多个透气孔10，且透气孔10的内部设置有防尘网，主体柜1的背面固定安装有与透气孔10相连通的换风机20，可
以将主体柜1内的湿气换出。
25.实施例三，在实施例一的基础上，放置板16上开设有多个等距分布的凹槽，可以将清理的污水排出。
26.实施例四，在实施例一的基础上，柜门4的内侧表面固定安装有柔韧性膜6，关闭柜门4的时候，可以使主体柜1的密闭性的更好。
27.实施例五，在实施例一的基础上，废水箱3的正面开设有凹槽，且凹槽内设置有把手，抽出废水箱3的时候更加方便。
28.实施例六，在实施例一的基础上，净水箱5的顶部设置有活塞，且净水箱5的正面内嵌有透明玻璃板，可以实时的观察到净水箱5内水位的高低。
29.工作原理：工作人员在存放体育用品的时候，首先将净水箱5内灌满净水，然后打开柜门4，将需要存放的体育根据外形选择合适的存放方式，当存放完毕后，打开净水箱5内的水泵8，水泵8会将净水箱5内的水从条形喷头9内喷出，从而对体育用品进行清灰，此时，打开电动推杆13，电动推杆13会带动挂板14和挂钩15左右移动，从而可以将体育用品上的污水抖落，
30.清洁完的污水会顺着放置板16上的凹槽流入废水箱3内，然后废水箱3内的过滤板18会对废水进行简易的过滤，让废水中较大的杂质和废水分离，此时，打开换风机20，换风机20会通过主体柜1内壁上的透气孔10对主体柜1内进行换风，从而可以对清洁后的体育用品进行无损伤式风干。
31.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
32.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
