一种隐藏式餐桌分类垃圾桶的制作方法

在厨房水槽下方藏了一只隐藏式垃圾桶。 #生活乐趣# #日常生活趣事# #家居生活趣闻# #家居生活幽默故事#

本实用新型涉及垃圾桶领域，具体是一种隐藏式餐桌分类垃圾桶。

背景技术：

现今社会，随着环保要求越来越严格，对生活垃圾分类越来越注重，全国提倡垃圾分类，但在现实生活中，人们对垃圾都避而远之，一旦丢弃，没有人会回翻捡垃圾。

在餐饮中产生的垃圾是垃圾的主要来源之一，现代餐饮都是快节奏，高效率，对可回收垃圾和不可回收垃圾分拣不到位，混装一起不利于环境保护和资源的再利用，在人民消费中，不是人民没有环保意识，而是现有设施就是一个垃圾桶，单一垃圾桶多人使用，清理不及时，不便于隐藏垃圾，不够干净卫生，不便于人民自我意识的觉醒和自我环保意识的提高，这个才是现今垃圾分类源头的痛点。因而，在餐饮环节如何实现垃圾的快速分类是急需解决的问题。

技术实现要素：

本实用新型的目的在于提供一种隐藏式餐桌分类垃圾桶，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：

一种隐藏式餐桌分类垃圾桶，包括桶体部、伸缩连接组件及升降固定部，所述升降固定部安装在餐桌下方，伸缩连接组件的一端固定连接在升降固定部上，伸缩连接组件的另一端连接桶体部。

作为本实用新型进一步的方案：所述桶体部由若干个独立的分类垃圾桶组成，分类垃圾桶的外壁设有用于连接伸缩连接组件的连接凹口，分类垃圾桶的外壁上还设有用于相互组装固定的组装凹口和组装插头，所述组装凹口和组装插头分别设置在分类垃圾桶相对的两外壁上，组装凹口和组装插头相互匹配。

作为本实用新型再进一步的方案：所述伸缩连接组件包括连接前臂、连接中臂和连接后臂，所述连接前臂的端头设有卡口向上的、与连接凹口相匹配的卡扣，所述连接前臂与连接中臂转动连接，连接中臂与连接后臂转动连接。

作为本实用新型再进一步的方案：所述连接前臂朝向连接中臂的端头、连接中臂的两端、连接后臂的两端均设有连接臂通孔和连接臂环孔，连接前臂与连接中臂的连接处、连接中臂与连接后臂的连接处均通过连接轴与连接臂通孔转动安装。

作为本实用新型再进一步的方案：所述升降固定部包括固定盘、升降柱和锁止套，所述升降柱竖直固定安装在固定盘下端，固定盘上设有若干定位孔，所述升降柱上设有竖直设置的锁止卡齿，锁止套安装在升降柱上，所述锁止套上转动安装有与锁止卡齿相互配合的锁止把手，锁止把手的握持端与锁紧套间设有反作用弹簧，所述锁止套的下端设有用于固定伸缩连接组件的连接盘，所述连接盘上设有与连接后臂上连接臂环孔相匹配的安装孔。

作为本实用新型再进一步的方案：所述桶体部的分类垃圾桶上均设有与其相互匹配的压袋框。

作为本实用新型再进一步的方案：所述升降柱的下端还设有限位片。

作为本实用新型再进一步的方案：所述伸缩连接组件为伸缩臂，伸缩臂的一端固定连接桶体部，伸缩臂的另一端固定可连接在升降固定部上。

与现有技术相比，本实用新型的有益效果是：该隐藏式餐桌分类垃圾桶在便于使用的基础上便于隐藏，节约空间，抽拉方便，干净卫生，能在源头唤醒人民环保意识。

附图说明

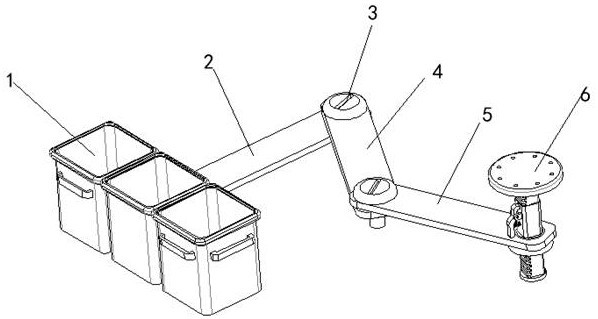

图1为隐藏式餐桌分类垃圾桶的结构示意图。

图2为隐藏式餐桌分类垃圾桶中分类垃圾桶的侧视图。

图3为隐藏式餐桌分类垃圾桶中分类垃圾桶的俯视图。

图4为隐藏式餐桌分类垃圾桶中压袋框的结构示意图。

图5为隐藏式餐桌分类垃圾桶中连接前臂的结构示意图。

图6为隐藏式餐桌分类垃圾桶中连接中臂的结构示意图。

图7为隐藏式餐桌分类垃圾桶中升降固定部的结构示意图。

图8为隐藏式餐桌分类垃圾桶中连接盘的结构示意图。

图9为隐藏式餐桌分类垃圾桶中伸缩臂的结构示意图。

其中：桶体部1、连接凹口11、组装凹口12、组装插头13、压袋框14、连接前臂2、连接臂通孔20、连接臂环孔21、连接轴3、连接中臂4、连接后臂5、升降固定部6、固定盘61、升降柱62、定位孔63、锁止卡齿64、反作用弹簧65、锁止把手66、连接盘67、限位片68、安装孔69、伸缩臂7、定位螺丝8。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

实施例1：

请参阅图1～8，本实用新型实施例中，一种隐藏式餐桌分类垃圾桶，包括桶体部1、伸缩连接组件及升降固定部6，所述升降固定部6安装在餐桌下方，伸缩连接组件的一端固定连接在升降固定部6上，伸缩连接组件的另一端连接桶体部1。

具体的，所述桶体部1由若干个独立的分类垃圾桶组成，可为两个、三个或更多，分类垃圾桶的外壁设有用于连接伸缩连接组件的连接凹口11，分类垃圾桶的外壁上还设有用于相互组装固定的组装凹口12和组装插头13，所述组装凹口12和组装插头13分别设置在分类垃圾桶相对的两外壁上，组装凹口12和组装插头13相互匹配，在使用时，通过连接凹口11将某个分类垃圾桶固定在伸缩连接组件的端头，通过相邻分类垃圾桶的组装凹口12和组装插头13的配合，在固定好的分类垃圾桶的两侧外壁上进行若干其他分类垃圾桶的组装，实现多个独立垃圾桶的组装和固定，便于对餐饮垃圾进行及时有效的分类收集。

具体的，所述伸缩连接组件包括连接前臂2、连接中臂4和连接后臂5，所述连接前臂2的端头设有卡口向上的、与连接凹口11相匹配的卡扣，从而便于伸缩连接组件与桶体部1的安装连接，所述连接前臂2与连接中臂4转动连接，连接中臂4与连接后臂5转动连接，所述连接前臂2朝向连接中臂4的端头、连接中臂4的两端、连接后臂5的两端均设有连接臂通孔20和连接臂环孔21，连接前臂2与连接中臂4的连接处、连接中臂4与连接后臂5的连接处均通过连接轴3与连接臂通孔20转动安装，从而实现连接前臂2与连接中臂4、连接中臂4与连接后臂5的转动配合，实现连接前臂2、连接中臂4和连接后臂5整体的伸缩运动。

具体的，所述升降固定部6包括固定盘61、升降柱62和锁止套，所述升降柱62竖直固定安装在固定盘61下端，固定盘61上设有若干定位孔63，通过定位孔63与锁紧螺丝的配合，将固定盘61固定在餐桌的下端，从而实现对整体升降固定部6的固定，所述升降柱62上设有竖直设置的锁止卡齿64，锁止套安装在升降柱62上，所述锁止套上转动安装有与锁止卡齿64相互配合的锁止把手66，锁止把手66的握持端与锁紧套间设有反作用弹簧65，所述锁止套的下端设有用于固定伸缩连接组件的连接盘67，所述连接盘67上设有与连接后臂5上连接臂环孔21相匹配的安装孔69，连接后臂通过连接臂通孔20套接在升降柱62上，并通过螺丝穿过连接臂环孔21固定在连接盘67的安装孔69中，实现与伸缩连接组件的连接，在使用时，锁止把手66在反作用弹簧65的弹力作用下，其受力端头与升降柱62上的锁止卡齿64相匹配，实现锁止套整体的高度固定，当需要调节时，用力握持锁止把手66，压紧反作用弹簧65，接触锁止把手66端头与锁止卡齿64的配合，顺利的沿着升降柱62调节锁止套，带动整体的伸缩连接组件与桶体部1进行高度的调节。

进一步的，所述桶体部1的分类垃圾桶上均设有与其相互匹配的压袋框14，便于垃圾桶套袋的固定，从而有利于垃圾的收集和转运。此外，为了避免餐饮垃圾气味的影响，分类垃圾桶上还设有桶盖，阻隔桶内垃圾气味的传播，避免对用餐环境的不良影响。

进一步的，为了保证升降固定部6整体结构的稳定，对锁止套在升降柱62上的调节进行行程限定，所述升降柱62的下端还设有限位片68，避免锁止套的调节脱落，限位片68通过定位螺丝8可拆卸的固定在升降固定部6下端，在进行连接后臂的安装时，首先拆下定位螺丝8和限位片68，在安装完毕后，再装上定位螺丝8和限位片68。

更进一步的，为了提高垃圾桶的操作便捷，所述分类垃圾桶的外壁上还设有手拉把手，便于进行抽拉操作。

在该隐藏式餐桌分类垃圾桶的使用时，将隐藏式餐桌分类垃圾桶固定于餐桌下端，在无需使用时，连接前臂2、连接中臂4和连接后臂5处于收折状态，隐藏于餐桌下端，当产生餐饮垃圾需要处理时，拉动桶体部1，使连接前臂2、连接中臂4和连接后臂5相对运动带动桶体部1伸出，在桶体部1的若干各个独立分类垃圾桶中进行餐饮垃圾的倾倒；且在使用的过程中，通过用力握持锁止把手66，压紧反作用弹簧65，接触锁止把手66端头与锁止卡齿64的配合，顺利的沿着升降柱62调节锁止套，带动整体的伸缩连接组件与桶体部1进行高度的调节，进行桶体部1高度的调节，满足不同的安装和使用情况需求，该隐藏式餐桌分类垃圾桶在便于使用的基础上便于隐藏，节约空间，抽拉方便，干净卫生，能在源头唤醒人民环保意识。

实施例2：

请参阅图1～9，本实施例与实施例的区别在于，所述伸缩连接组件为伸缩臂7，伸缩臂7的一端固定连接桶体部1，伸缩臂7的另一端固定可连接在升降固定部6上，与升降固定部6上的锁止套固定连接，通过伸缩杆的伸缩作用，实现垃圾桶的隐藏与抽拉使用。

在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“顶”、“底”、“内”、“外”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”等仅用于描述目的，而不能理解为指示或暗示相对重要性或者隐含指明所指示的技术特征的数量。由此，在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上。限定有“第一”、“第二”等的特征可以明示或者隐含地包括一个或者更多个该特征。

对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。

此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
