本实用新型涉及洗涤设备领域，具体而言，涉及一种鞋底清洁装置。

背景技术：

鞋底清洁机是当今生活水平提高后的产物，在用户进入屋内及时将鞋底清洁干净，能够长久保持屋内的干净与整洁，提高了用户体验度。

目前，市面上常见的鞋底清洁机拆装麻烦，不易清理内部空腔，并需要手动开启清洁功能，操作不方便。

技术实现要素：

本实用新型的目的在于提供一种鞋底清洁装置，其拆装容易，便于清理内部，且操作灵活简便。

为了实现上述目的，本实用新型提供一种技术方案：

本实用新型实施例提供了一种鞋底清洁装置，包括第一壳体、第二壳体、洁净装置和感应装置，所述第一壳体开设有第一容置空腔，所述洁净装置容纳于所述第一容置空腔内，所述第二壳体开设有第二容置空腔，用于容纳鞋子，所述第一壳体与所述第二壳体可拆卸地连接，且所述第一容置空腔与所述第二容置空腔连通，以使所述鞋子能够与所述洁净装置贴合，所述感应装置设置于所述第一壳体和所述第二壳体的交界处，所述感应装置与所述洁净装置电连接。

进一步地，所述洁净装置包括驱动装置和刷洗装置，所述驱动装置与所述第一容置空腔的内壁连接，所述刷洗装置与所述驱动装置连接，所述驱动装置用于带动所述刷洗装置进行往复运动。

进一步地，所述驱动装置包括传动组件和电机，所述第一容置空腔的内壁上设置有滑轨，所述刷洗装置与所述滑轨滑动配合，所述传动组件分别与所述刷洗装置和所述电机的输出端连接。

进一步地，所述传动组件包括曲柄连杆机构和齿轮组件，所述曲柄连杆机构设置于所述第一容置空腔的内壁上，且所述曲柄连杆机构与所述刷洗装置连接，所述曲柄连杆机构与所述齿轮组件配合，且所述齿轮组件与所述电机的输出端配合。

进一步地，所述刷洗装置包括刷子和供排水装置，所述刷子与所述滑轨滑动连接，所述供排水装置与所述刷子连接。

进一步地，所述刷子上开设有第一通孔和第二通孔，所述供排水装置包括进水管路和排水组件，所述进水管路与所述第一通孔连通，所述排水组件位于所述刷子的下方。

进一步地，所述排水组件包括集水漏斗和排水管路，所述集水漏斗设置于所述刷子的下方，且所述集水漏斗与所述排水管路连通。

进一步地，所述鞋底清洁装置还包括第一水循环装置和第二水循环装置，所述进水管路和所述排水管路与所述第一水循环装置连接，且所述进水管路和所述排水管路与所述第二水循环装置连接。

进一步地，所述第一水循环装置包括第一储水箱、活性炭过滤器和海绵过滤器，所述排水管路与所述海绵过滤器连通，所述海绵过滤器与所述第一储水箱连通，所述海绵过滤器用于过滤所述洁净装置排出的水，所述第一储水箱与所述进水管路连通，所述活性炭过滤器设置于所述第一储水箱内，所述活性炭过滤器用于再次过滤所述洁净装置排出的水。

进一步地，所述第二水循环装置包括第二储水箱和土壤过滤层，所述排水管路与所述土壤过滤层连通，所述土壤过滤层与所述第二储水箱连通，所述第二储水箱与所述进水管路连通。

相对于现有技术，本实用新型提供的鞋底清洁装置的有益效果是：

本实用新型提供的一种鞋底清洁装置，通过第一壳体和第二壳体可拆卸连接，能够在不使用鞋底清洁装置时，对鞋底清洁装置的内部进行清理，在需要对鞋底进行清洁时，只需将第二壳体与第一壳体组装，把鞋子放入第二壳体中，并与洁净装置贴合，当感应装置感应到鞋子的存在时，便启动洁净装置对鞋子底部进行清洁，在鞋子离开时，及时关闭洁净装置，整个鞋底洁净装置操作灵活简便。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

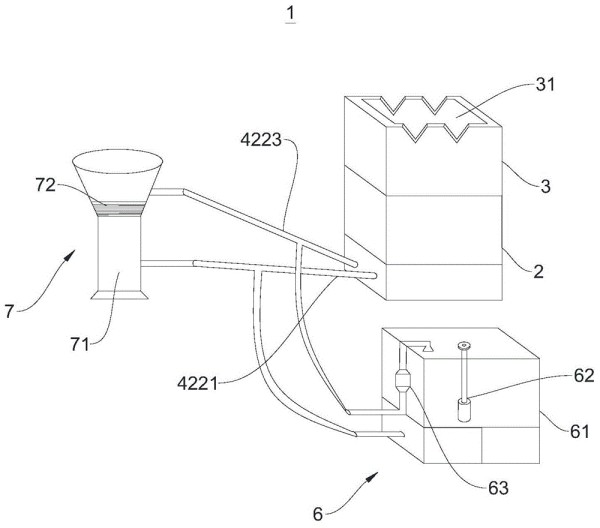

图1为本实用新型实施例提供的鞋底清洁装置的结构示意图；

图2为本实用新型实施例提供的鞋底清洁装置的洁净装置的刷洗装置的结构示意图；

图3为本实用新型实施例提供的鞋底清洁装置的洁净装置的刷洗装置的供排水装置的结构示意图；

图4为本实用新型实施例提供的鞋底清洁装置的洁净装置的驱动装置的第一视角示意图；

图5为本实用新型实施例提供的鞋底清洁装置的洁净装置的驱动装置的第二视角示意图。

图标：1-鞋底清洁装置；2-第一壳体；21-第一容置空腔；3-第二壳体；31-第二容置空腔；4-洁净装置；41-驱动装置；411-滑轨；412-传动组件；4121-曲柄连杆机构；4122-齿轮组件；413-电机；42-刷洗装置；421-刷子；4211-第一通孔；4212-第二通孔；422-供排水装置；4221-进水管路；4222-排水组件；4223-排水管路；4224-集水漏斗；5-感应装置；6-第一水循环装置；61-第一储水箱；62-活性炭过滤器；63-海绵过滤器；7-第二水循环装置；71-第二储水箱；72-土壤过滤层。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。

因此，以下对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。

在本实用新型的描述中，需要理解的是，术语“中心”、“上”、“下”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该实用新型产品使用时惯常摆放的方位或位置关系，或者是本领域技术人员惯常理解的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语“第一”、“第二”等仅用于区分描述，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“开设”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

实施例

请参阅图1，图1所示为本实用新型实施例提供的鞋底清洁装置1的结构示意图。鞋底清洁装置1主要应用于干净的环境中，是一种快速获得干净鞋底的家居产品。鞋底清洁装置1一般放置在刚进门处，以代替传统的地毯，方便用户在进入室内时，不会携带大量的灰尘进入室内，让室内能够长久保持干净和整洁的状态，减少用户打扫房间的次数，为用户节省了休息时间，提高了用户体验度。鞋底清洁装置1能够拆装容易，便于清理内部，且操作灵活简便，能够节约水资源。

图2所示为本实用新型实施例提供的鞋底清洁装置1的洁净装置4的刷洗装置42的结构示意图，图3所示为本实用新型实施例提供的鞋底清洁装置1的洁净装置4的刷洗装置42的供排水装置422的结构示意图，请结合参阅图1-图3。

鞋底清洁装置1包括第一壳体2、第二壳体3、洁净装置4和感应装置5，第一壳体2开设有第一容置空腔21，洁净装置4容纳于第一容置空腔21内，第二壳体3开设有第二容置空腔31，用于容纳鞋子，第一壳体2与第二壳体3可拆卸地连接，且第一容置空腔21与第二容置空腔31连通，以使鞋子能够与洁净装置4贴合，感应装置5设置于第一壳体2和第二壳体3的交界处，感应装置5与洁净装置4电连接。

需要说明的是，通过第一壳体2和第二壳体3可拆卸连接，能够在不使用鞋底清洁装置1时，对鞋底清洁装置1的内部进行清理，在需要对鞋底进行清洁时，只需将第二壳体3与第一壳体2组装，把鞋子放入第二壳体3中，并与洁净装置4贴合，当感应装置5感应到鞋子的存在时，便启动洁净装置4对鞋子底部进行清洁，在鞋子离开时，及时关闭洁净装置4，整个鞋底清洁装置1操作灵活简便，且能够节约水资源。

需要说明的是，第一壳体2大致呈长方体形，且不限于长方体形，还可以为圆柱体形或球形等任意形状，只需内部具有第一容置空腔21，以容纳洁净装置4和感应装置5即可。

需要说明的是，第二壳体3与第一壳体2相匹配，在本实施例中，第二壳体3大致呈长方体形，在此不作具体限定，只需内部具有第二容置空腔31，以容纳鞋子。第二壳体3能够起到定位鞋子的作用。

需要说明的是，感应装置5采用可以采用微波感应器、激光探测器和图像感应器等具有接收信号并刺激反应的器件。感应装置5用于实时探知鞋子的存在，以启动和停止洁净装置4，能够达到不浪费资源的效果，也能够方便用户的使用，无需在使用时频繁的开启开关，造成操作繁复的困扰。

进一步地，洁净装置4包括驱动装置41和刷洗装置42，驱动装置41与第一容置空腔21的内壁连接，刷洗装置42与驱动装置41连接，驱动装置41用于带动刷洗装置42进行往复运动。

刷洗装置42包括刷子421和供排水装置422，第一容置空腔21的内壁上设置有滑轨411，刷子421与滑轨411滑动连接，供排水装置422与刷子421连接。

需要说明的是，刷子421主要用于对鞋底进行反复的刷动，并在供排水装置422的喷水作用下，达到清洁鞋底的效果，能够很好的将鞋底的污垢去除，保证了鞋底的干净。其中，刷子421可以采用毛、棕、塑料丝或金属丝等制成。

需要说明的是，本实施例中，刷子421的数量为四个，且不限于四个。通过多个刷子421来循环运动，可以提高清洁效果，避免仅使用一个刷子421在需要更换时，浪费了资源，而采用多个刷子421的组合可以避免同时更换掉多个，只需更换掉对应损坏的刷子421即可，起到了节约后续使用成本的作用。

刷子421上开设有第一通孔4211和第二通孔4212，供排水装置422包括进水管路4221和排水组件4222，进水管路4221与第一通孔4211连通，排水组件4222位于刷子421的下方。

需要说明的是，第一通孔4211用于进水，第二通孔4212用于排水。在本实施例中，第一通孔4211为一个，第二通孔4212为两个，且均不限于此数量，只需第二通孔4212的数量大于第一通孔4211的数量，起排水作用的第二通孔4212大于第一通孔4211的数量，可以使得水流不会在刷子421表面聚集，便于及时通过第二通孔4212将水排走，不会造成多余的水溢出第一壳体2，能够起到保护装置的作用。

排水组件4222包括集水漏斗4224和排水管路4223，集水漏斗4224设置于刷子421的下方，且集水漏斗4224与排水管路4223连通。

需要说明的是，集水漏斗4224主要用于将清洁鞋底后的污水集中通过排水管路4223排出。可以理解的是，像多条进水管路4221一样采用多条排水管路4223也是可以的。

鞋底清洁装置1还包括第一水循环装置6和第二水循环装置7，进水管路4221和排水管路4223与第一水循环装置6连接，且进水管路4221和排水管路4223与第二水循环装置7连接。

需要说明的是，采用第一水循环装置6和第二水循环装置7主要是两种循环水的利用方式。第一种侧重于净化水，第二种侧重于将水利用于浇灌植物。

第一水循环装置6包括第一储水箱61、活性炭过滤器62和海绵过滤器63，排水管路4223与海绵过滤器63连通，海绵过滤器63与第一储水箱61连通，海绵过滤器63用于过滤洁净装置4排出的水，第一储水箱61与进水管路4221连通，活性炭过滤器62设置于第一储水箱61内，活性炭过滤器62用于再次过滤洁净装置4排出的水。其中，第一水循环装置6还包括水泵，由水泵对整个系统作为一个循环流动的动力。

需要说明的是，活性炭过滤器62和海绵过滤器63可以对清洗过鞋底的污水进行过滤，得到较为干净的水源。可以理解的是，在其他实施例中，还可以采用高效过滤器、多层滤纸等过滤手段，在此不作具体限定。

第二水循环装置7包括第二储水箱71和土壤过滤层72，排水管路4223与土壤过滤层72连通，土壤过滤层72与第二储水箱71连通，第二储水箱71与进水管路4221连通。

需要说明的是，土壤过滤层72上可以种植花草，来自于清洁鞋底后的水可以对花草进行浇灌，再经过土壤过滤层72的过滤后，得到杂质较少的水再对鞋底进行清洁，形成一个循环。

图4为本实用新型实施例提供的鞋底清洁装置1的洁净装置4的驱动装置41的第一视角示意图，图5为本实用新型实施例提供的鞋底清洁装置1的洁净装置4的驱动装置41的第二视角示意图，请结合参阅图4和图5。

驱动装置41包括传动组件412和电机413，第一容置空腔21的内壁上设置有滑轨411，刷洗装置42与滑轨411滑动配合，传动组件412分别与刷洗装置42和电机413的输出端连接，电机413能够带动传动组件412，以使刷洗装置42在滑轨411上滑动。

具体地，刷子421与滑轨411滑动连接，刷子421在滑轨411上可以做循环往复运动。

传动组件412包括曲柄连杆机构4121和齿轮组件4122，曲柄连杆机构4121设置于第一容置空腔21的内壁上，曲柄连杆机构4121与刷洗装置42连接，且曲柄连杆机构4121与齿轮组件4122配合，而齿轮组件4122与电机413的输出端连接。

需要说明的是，传动组件412还可以是涡轮蜗杆机构，不限于曲柄连杆机构4121与齿轮组件4122的组合。传动组件412只需将电机413的动力传递给刷子421即可。

以下介绍本实施例提供的鞋底清洁装置1的组装过程：

将第一壳体2和第二壳体3可拆卸地连接，将滑轨411与第一容置空腔21的内壁连接，将刷子421与滑轨411滑动连接，并将刷子421与曲柄连杆机构4121连接，且将曲柄连杆机构4121与齿轮组件4122连接，将齿轮组件4122与电机413连接。将进水管路4221的一端与刷子421的第一通孔4211连通，将进水管路4221的另一端分别与第一水循环装置6和第二水循环装置7连接。且将第一水循环装置6和第二水循环装置7和出水管路连接。

以下介绍本实施例提供的鞋底清洁装置1的工作原理：

鞋子放入第二容置空腔31中并与刷子421贴合，感应装置5感应到鞋子的存在后，启动电机413，通过传动组件412将动力传递给刷子421，使刷子421在滑轨411上做往复运动，并由第一通孔4211进水，从而对鞋底进行清洁。清洁后的污水从第二通孔4212流出，分别进入第一水循环装置6和第二水循环装置7，水经循环后再流向进水管路4221从第一通孔4211进行出水，以达到一个水循环的目的。

综上所述，本实用新型提供的一种鞋底清洁装置1，通过第一壳体2和第二壳体3可拆卸连接，能够在不使用鞋底清洁装置1时，对鞋底清洁装置1的内部进行清理，在需要对鞋底进行清洁时，只需将第二壳体3与第一壳体2组装，把鞋子放入第二壳体3中，并与洁净装置4贴合，当感应装置5感应到鞋子的存在时，便启动洁净装置4对鞋子底部进行清洁，在鞋子离开时，及时关闭洁净装置4，整个鞋底洁净装置4操作灵活简便，且能够节约水资源。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
