本发明涉及电子数码科技技术领域，具体为一种可自动清洁的机械键盘及工作方法。

背景技术

随着信心科技化的快速发展，人们生活水平的提高，电脑的使用率也在日益增加，在使用电脑方面人们对电脑的清洁越来越重视，一个洁净的电脑不仅看起来比较让人舒心还具有延长其使用寿命的好处，而键盘是用于操作设备运行的一种指令和数据输入装置，也指经过系统安排操作一台机器或设备的一组功能键，键盘是最常用也是最主要的输入设备，通过键盘可以将英文字母、数字、标点符号等输入到计算机中，从而向计算机发出命令、输入数据等，其特殊的结构使得清理起来相当困难，特别是按键之间的缝隙和死角处很难清理干净，人们经常通过手动使用毛刷和键盘胶来清洁，此方法不仅使用后存在毛刷清理过程中灰尘不便收集，键盘胶为一次性使用品很浪费清理费用，多次使用会在键盘内留有残余和印痕导致键盘使用寿命降低，而且两种清洁方法操作复杂，自动化低，还不能够有效清理键盘内部的灰尘，按键下方按压死角处下方连接着键盘的电子线路板，若长时间清理不到灰尘累积较多便会进入到电路板直接影响键盘的使用效果和剪断其使用寿命，造成财产损失。为此，我们提出一种可自动清洁的机械键盘。

技术实现要素：

本发明的目的在于提供一种可自动清洁的机械键盘及工作方法，通过清洁装置自动进行清洁工作，使空气压缩器制造的压缩空气吹动键盘表面和内部的灰尘并用吸尘器将灰尘收集，将以解决上述背景技术中提出的问题。

为实现上述目的，本发明提供如下技术方案：一种可自动清洁的机械键盘，包括机体和清洁装置，所述机体的上端卡嵌连接普通按键和清洁功能按键，所述机体的下底面一端安装有固定器，所述固定器与机体安装处设有控制电路，所述控制电路延伸至机体外部，所述机体前端侧壁固定连接有固定卡槽，所述机体左右两端外壁固定连接有连接件，所述连接件贯穿连接旋转轴，所述连接件贯穿连接旋转臂，所述旋转臂位于连接件前端，所述机体前端下表面固定连接有固定装置，所述固定装置表面设有圆形凸起；

所述普通按键和清洁功能按键的底端设有弹簧，所述弹簧的下端焊接有固定块，所述清洁功能按键侧壁固定连接按键卡扣，所述按键卡扣下端设有第一卡件，所述按键卡扣一侧设有第二卡件，所述第一卡件、第二卡件和固定块均固定连接于机体下底面；

所述清洁装置包括清洁槽、灰尘槽和旋转臂，所述旋转臂的顶端分别焊接清洁槽的两端，所述清洁槽的下底面中部设有滑轨，所述滑轨两侧设有吸尘口，所述滑轨滑动连接气杆，所述气杆上端设有万向旋转头，所述清洁槽上表面左端设有吸尘器，所述清洁槽上表面右端设有空气压缩器，所述清洁槽上表面设有横杆，所述横杆两端固定连接清洁槽两侧边缘，所述横杆上层覆盖可折叠拉伸板，所述可折叠拉伸板固定于清洁槽上端两侧，所述清洁槽上端边缘处设有安装凹口，所述清洁槽上端安装有灰尘槽，所述灰尘槽下端设有安装凸口。

优选的，所述固定装置和圆形凸起的材料均为橡胶。

优选的，所述固定器倾斜放置，与机体形成度的角度。

优选的，所述第一卡件上端固定连接于清洁功能按键底端。

优选的，所述旋转臂的转动连接于机体两侧中部，旋转臂的长度为机体宽度的一半，清洁装置停止工作时，清洁槽下底面紧贴机体前端。

优选的，所述机体和清洁装置的材料均为塑料。

本发明提供另一种技术方案：一种可自动清洁的机械键盘的工作方法，包括如下步骤：

步骤1）：控制电路连接电源之后，打开清洁功能按键，清洁功能按键位置下压压缩机体与清洁功能按键之间的弹簧，同时使按键卡扣下降，按键卡扣挤压第一卡件和第二卡件的连接处，并且卡入第一卡件和第二卡件之间，使清洁装置开始工作；

步骤2）：清洁装置脱离固定器，旋转轴转动并带动旋转臂同时转动，使清洁槽和灰尘槽以旋转轴为圆心，旋转臂为半径，于机体上方做半圆路线的运动，运动过程中气杆的在滑轨内左右运动，万向旋转头调整气杆与机体的角度，使气杆喷出空气压缩器制出的压缩空气，将普通按键缝隙内、机体和普通按键表面附着的灰尘扬起；

步骤3）：吸尘器强力吸取空气，清洁槽内空气流动形成吸力，通过吸尘口吸取机体和普通按键缝隙之间的灰尘，同时能够吸取弥散在空气内的灰尘，灰尘通过清洁槽上端横杆之间的空隙进入灰尘槽；

步骤4）：清洁完成后，关闭清洁功能按钮，清洁槽上表面的可折叠拉伸板由清洁槽两侧延伸至清洁槽上端封闭，将清洁槽和灰尘槽隔开，清洁装置回复原位。

与现有技术相比，本发明的有益效果是：

本发明提供的一种可自动清洁的机械键盘及工作方法，根据控制电路连接电源之后，打开清洁功能按键，清洁功能按键位置下压压缩机体与清洁功能按键之间的弹簧，同时使按键卡扣下降，按键卡扣挤压第一卡件和第二卡件的连接处，并且卡入第一卡件和第二卡件之间，使清洁装置开始工作，清洁装置脱离固定器，旋转轴转动并带动旋转臂同时转动，使清洁槽和灰尘槽以旋转轴为圆心，旋转臂为半径，于机体上方做半圆路线的运动，运动过程中气杆的在滑轨内左右运动，万向旋转头调整气杆与机体的角度，使气杆喷出空气压缩器制出的压缩空气，将普通按键缝隙内、机体和普通按键表面附着的灰尘扬起，吸尘器强力吸取空气，清洁槽内空气流动形成吸力，通过吸尘口吸取机体和普通按键缝隙之间的灰尘，同时能够吸取弥散在空气内的灰尘，灰尘通过清洁槽上端横杆之间的空隙进入灰尘槽，清洁完成后，关闭清洁功能按钮，清洁槽上表面的可折叠拉伸板由清洁槽两侧延伸至清洁槽上端封闭，将清洁槽和灰尘槽隔开，清洁装置回复原位，通过清洁装置自动进行清洁工作，使空气压缩器制造的压缩空气吹动键盘表面和内部的灰尘并用吸尘器将灰尘收集。

附图说明

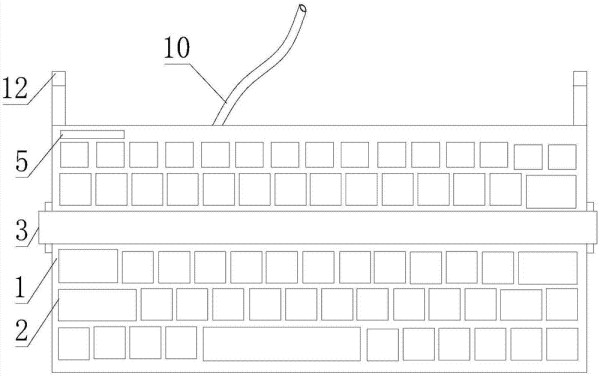

图1为本发明的整体结构图。

图2为本发明的俯视图。

图3为本发明的侧视图。

图4为本发明的清洁装置俯视图。

图5为本发明的清洁槽结构图。

图6为本发明的清洁装置组装图。

图7为本发明图6的a处局部放大图。

图8为本发明的功能按键结构图。

图中：1、机体；2、普通按键；3、清洁装置；4、固定装置；41、圆形凸起；5、清洁功能按键；51、第一卡件；52、第二卡件；53、按键卡扣；54、弹簧；55、固定块；6、连接件；61、旋转轴；7、旋转臂；8、清洁槽；81、安装凹口；82、空气压缩器；83、横杆；84、吸尘器；85、可折叠拉伸板；86、万向旋转头；87、气杆；88、滑轨；89、吸尘口；9、灰尘槽；91、安装凸口；10、控制电路；11、固定器；12、固定卡槽。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-3，一种可自动清洁的机械键盘，包括机体1和清洁装置3，机体1的材料为塑料，具有轻便耐用的性能，通过清洁装置3自动进行清洁工作，使空气压缩器82制造的压缩空气吹动键盘表面和内部的灰尘并用吸尘器84将灰尘收集，机体1的上端卡嵌连接普通按键2和清洁功能按键5，普通按键2为电脑输出按键，清洁功能按键5可以控制键盘可以进行自动清洁，提高键盘的使用舒适度，机体1的下底面一端安装有固定器11，固定器11倾斜放置，与机体1形成30度的角度，稳固支撑键盘，使键盘与手的形成角度，使用更方便舒适，固定器11与机体1安装处设有控制电路10，控制电路10控制键盘与电源连接并向电脑传输信号，控制电路10延伸至机体1外部，机体1前端侧壁固定连接有固定卡槽12，机体1左右两端外壁固定连接有连接件6，连接件6贯穿连接旋转轴61，连接件6贯穿连接旋转臂7，旋转臂7位于连接件6前端，机体1前端下表面固定连接有固定装置4，固定装置4表面设有圆形凸起41，固定装置4和圆形凸起41的材料均为橡胶，橡胶增加键盘与桌面的摩擦力，使键盘的固定性更好，不易移动。

请参阅图4-7，清洁装置3包括清洁槽8、灰尘槽9和旋转臂7，旋转臂7的顶端分别焊接清洁槽8的两端，旋转臂7的转动连接于机体1两侧中部，旋转臂7的长度为机体1宽度的一半，清洁装置3停止工作时，清洁槽8下底面紧贴机体1前端，清洁槽8的下底面中部设有滑轨88，滑轨88两侧设有吸尘口89，滑轨88滑动连接气杆87，气杆87上端设有万向旋转头86，清洁槽8上表面左端设有吸尘器84，清洁槽8上表面右端设有空气压缩器82，清洁装置3脱离固定器11，旋转轴61转动并带动旋转臂7同时转动，使清洁槽8和灰尘槽9以旋转轴61为圆心，旋转臂7为半径，于机体1上方做半圆路线的运动，运动过程中气杆87的在滑轨88内左右运动，万向旋转头86调整气杆87与机体1的角度，使气杆87喷出空气压缩器82制出的压缩空气，将普通按键2缝隙内、机体1和普通按键2表面附着的灰尘扬起，清洁槽8上表面设有横杆83，横杆83两端固定连接清洁槽8两侧边缘，横杆83上层覆盖可折叠拉伸板85，清洁完成后，关闭清洁功能按钮，清洁槽8上表面的可折叠拉伸板85由清洁槽8两侧延伸至清洁槽8上端封闭，将清洁槽8和灰尘槽9隔开，清洁装置3回复原位，可折叠拉伸板85固定于清洁槽8上端两侧，吸尘器84强力吸取空气，清洁槽8内空气流动形成吸力，通过吸尘口89吸取机体1和普通按键2缝隙之间的灰尘，同时能够吸取弥散在空气内的灰尘，灰尘通过清洁槽8上端横杆83之间的空隙进入灰尘槽9，清洁槽8上端边缘处设有安装凹口81，清洁槽8上端安装有灰尘槽9，灰尘槽9下端设有安装凸口91，灰尘槽9与清洁槽8之间通过安装凸口91和安装凹口81卡嵌连接，清洁结束后将清洁装置3倒置，取下灰尘槽9倾倒灰尘槽9内的灰尘。

请参阅图8，普通按键2和清洁功能按键5的底端设有弹簧54，控制电路10连接电源之后，打开清洁功能按键5，清洁功能按键5位置下压压缩机体1与清洁功能按键5之间的弹簧54，弹簧54带动清洁功能按键5升降，弹簧54的下端焊接有固定块55，清洁功能按键5侧壁固定连接按键卡扣53，按键卡扣53下端设有第一卡件51，按键卡扣53一侧设有第二卡件52，按键卡扣53下降，按键卡扣53挤压第一卡件51和第二卡件52的连接处，并且卡入第一卡件51和第二卡件52之间，使清洁装置3开始工作，第一卡件51、第二卡件52和固定块55均固定连接于机体1下底面。

工作原理：控制电路10连接电源之后，打开清洁功能按键5，清洁功能按键5位置下压压缩机体1与清洁功能按键5之间的弹簧54，同时使按键卡扣53下降，按键卡扣53挤压第一卡件51和第二卡件52的连接处，并且卡入第一卡件51和第二卡件52之间，使清洁装置3开始工作，清洁装置3脱离固定器11，旋转轴61转动并带动旋转臂7同时转动，使清洁槽8和灰尘槽9以旋转轴61为圆心，旋转臂7为半径，于机体1上方做半圆路线的运动，运动过程中气杆87的在滑轨88内左右运动，万向旋转头86调整气杆87与机体1的角度，使气杆87喷出空气压缩器82制出的压缩空气，将普通按键2缝隙内、机体1和普通按键2表面附着的灰尘扬起，吸尘器84强力吸取空气，清洁槽8内空气流动形成吸力，通过吸尘口89吸取机体1和普通按键2缝隙之间的灰尘，同时能够吸取弥散在空气内的灰尘，灰尘通过清洁槽8上端横杆83之间的空隙进入灰尘槽9，清洁完成后，关闭清洁功能按键5，清洁槽8上表面的可折叠拉伸板85由清洁槽8两侧延伸至清洁槽8上端封闭，将清洁槽8和灰尘槽9隔开，清洁装置3回复原位。

综上所述：本发明提供的一种可自动清洁的机械键盘及工作方法，控制电路10连接电源之后，打开清洁功能按键5，清洁功能按键5位置下压压缩机体1与清洁功能按键5之间的弹簧54，同时使按键卡扣53下降，按键卡扣53挤压第一卡件51和第二卡件52的连接处，并且卡入第一卡件51和第二卡件52之间，使清洁装置3开始工作，清洁装置3脱离固定器11，旋转轴61转动并带动旋转臂7同时转动，使清洁槽8和灰尘槽9以旋转轴61为圆心，旋转臂7为半径，于机体1上方做半圆路线的运动，运动过程中气杆87的在滑轨88内左右运动，万向旋转头86调整气杆87与机体1的角度，使气杆87喷出空气压缩器82制出的压缩空气，将普通按键2缝隙内、机体1和普通按键2表面附着的灰尘扬起，吸尘器84强力吸取空气，清洁槽8内空气流动形成吸力，通过吸尘口89吸取机体1和普通按键2缝隙之间的灰尘，同时能够吸取弥散在空气内的灰尘，灰尘通过清洁槽8上端横杆83之间的空隙进入灰尘槽9，清洁完成后，关闭清洁功能按键5，清洁槽8上表面的可折叠拉伸板85由清洁槽8两侧延伸至清洁槽8上端封闭，将清洁槽8和灰尘槽9隔开，清洁装置3回复原位，通过清洁装置3自动进行清洁工作，使空气压缩器82制造的压缩空气吹动键盘表面和内部的灰尘并用吸尘器84将灰尘收集。

以上示意性的对本发明及其实施方式进行了描述，该描述没有限制性，附图中所示的也只是本发明的实施方式之一，实际的结构并不局限于此。所以，如果本领域的普通技术人员受其启示，在不脱离本发明创造宗旨的情况下，不经创造性的设计出与该技术方案相似的结构方式及实施例，均应属于本发明的保护范围。
