随着社会经济和科学技术的发展，人类社会的进步越来越依赖于资源的开发与利用，然而与日俱增的能源需求和有限的资源数量形成了巨大的矛盾，能源短缺问题日益突出，成为经济发展的“瓶颈”。

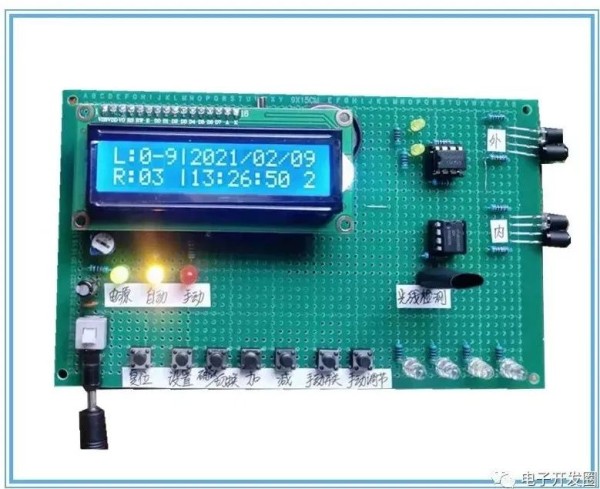

该系统以51单片机作为控制装置的智能部件，采用红外对管检测室内人数，采用光敏电阻构成的电路检测环境光的强度；根据室内合理开灯的条件，系统通过对人数信号和环境光信号的识别和智能判断，完成对照明回路的智能控制，避免了用电的大量浪费；同时具备温度检测、定时开关、万年历等功能。

功能描述

1、时间/温度显示功能：C为人数；T为温度。

2、时间记忆功能：掉电后1302芯片使用电池继续“走时”，下次开机不用重新调时。

3、有效工作时段设置功能：只有在设置的工作时段内才会自动工作。

4、人数统计功能：根据两个红外对管触发的先后顺序确定人员进出情况；红外对管的触发过程配有指示灯显示。

5、自动亮灯功能：在自动模式下（绿色指示灯亮），且在有效工作时段内，如果光线暗度达到开灯标准（红色指示灯亮）的条件下，系统将根据当前人数来控制开灯数量：人数为0人不亮灯，1-9人亮一个灯，10-19人亮二个灯，20-29人亮三个灯，≥30人亮四个灯。

6、手动亮灯功能：在手动模式下，可以通过按键（KEY5）来开关四个照明灯。

按键说明

K1：功能1-进入菜单选择界面；功能2-下翻设置菜单；功能3-退出设置菜单。

K2：功能1-进入选中菜单；功能2-切换设置位；功能3-保存设置并退出菜单。

K3：对选中参数进行+1操作；

K4：对选中参数进行-1操作；

K5：手动/自动模式切换（绿灯-自动模式；黄灯-手动模式）；

K6：手动模式下，点击选择LED亮灯数量。

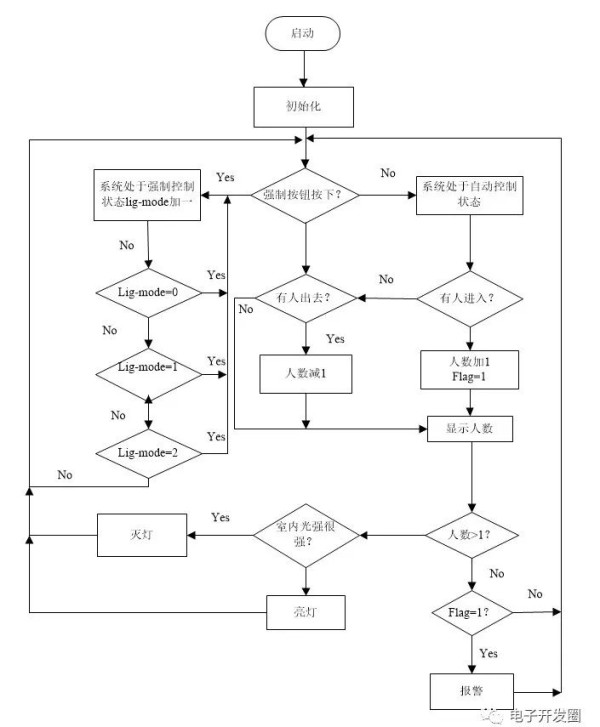

整体方案

首先上电复位后系统处于自动控制状态。此时当有人进出室内时液晶显示屏会自动显示人数的加减情况，并且根据人数的多少与光强的大小来控制室内里灯的亮灭。按下强制转换按钮后系统转化为强制控制状态，此时通过人工来控制室内灯的点亮情况。

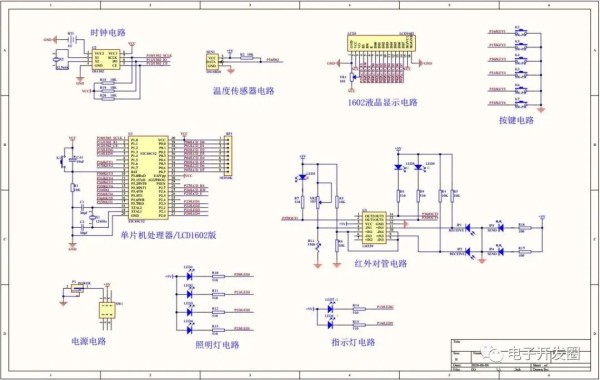

电路设计

采用Altium Designer作为电路设计工具。Altium Designer通过把原理图设计、PCB绘制编辑、拓扑逻辑自动布线、信号完整性分析和设计输出等技术的完美融合，为设计者提供了全新的设计解决方案，使设计者可以轻松进行设计，熟练使用这一软件必将使电路设计的质量和效率大大提高。

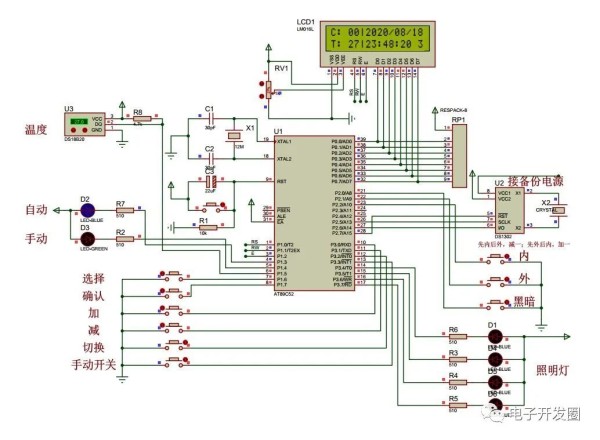

仿真设计

采用Proteus7.5作为仿真设计工具。Proteus是一款著名的EDA工具（仿真软件），从原理图布图、代码调试到单片机与外围电路协同仿真，一键切换到PCB设计，真正实现了从概念到产品的完整设计。

主程序设计

void main()

{

AUTO_LED=0; //默认自动模式

temperature=readtemperature();

init(); //液晶初始化

T0_init(); //定时器初始化

delay1(8000);

while(1)

{

if(Adjust==0) //非调节模式下显示时间人数和温度

{

temperature=readtemperature();//读取温度

temperature_dispaly(3,temperature);//显示温度

Time_Display(); //显示时间

Open(); //动作判断,根据光线和声响开关

Count_Value(); //计算人数

Keyscan();

}

Keyscan(); //扫描键盘

}

}

void Timer0() interrupt 1//定时器T0中断函数

{

TH0=(65536-50000)/256;//赋初值=50ms

TL0=(65536-50000)%256;//TH0=3C,TL0=B0

Count++;//每中断一次，Count加一，计数20次，表示1s的时间到

if(Count>=20)//1s到

{

Count=0;

Miao++;

if(Miao>=3)//3秒内无触发另一个，全部清零

{

Miao=0;

OUT1_flag=0;//清零

IN1_flag=0;

TR0=0;//关闭定时器

}

}

}

源文件获取

关注公众号【电子开发圈】，首页发送 “照明” 获取；
