本实用新型属于厨房用具领域，尤其涉及一种挂墙式锅架。

背景技术：

现有的厨房中，放置通常采用落地的多层架用于放置各类锅具，其占用空间较大，在使得原本空间便较为局促的厨房更加拥挤，而采用带有挂钩的挂架进行放置则会因为锅具面积较大，侵占两旁挂钩的悬挂空间导致其无法进行摆放，降低摆放效率,通常在放置锅具后难以再放置别的厨具，浪费了空间。

技术实现要素：

本实用新型要解决的问题是提供一种新型的挂墙式锅架，其具有占地面积小，摆放效率高的优点，本实用新型通过如下方式解决该技术问题：一种锅架，其固定在墙面上，其特征在于：包括与墙面连接的支撑架，所述支撑架上设有横向挂杆，所述横向挂杆上设有可拆卸的挂钩，所述挂钩为杆状，所述挂钩与横向挂杆连接的一端设有螺纹，所述横向挂杆上间隔设于多组与所述螺纹相匹配的螺孔，挂钩与横向挂杆间通过螺纹连接。

挂钩能够根据用户意愿，自由的排列安装位置从而适应不同体积大小锅具的摆放，以实现较高摆放效率。

作为本实用新型的一种优选实施例，所述支撑架包括两根长度相等且相互间水平布置的纵向支撑杆，所述纵向支撑杆一端与墙面相连。

作为本实用新型的一种优选实施例，所述纵向支撑杆共两组且上下平行布置，所述两组纵向支撑杆间通过竖向支撑杆相连，所述两组纵向支撑杆的端头均与横向挂杆相连，采用通过竖向连接杆相连的两组纵向支撑杆既能够提高挂架强度，又能够提高物品的摆放量。

作为本实用新型的一种优选实施例，所述横向挂杆所述纵向支撑杆的之间通过L形管相连，所述L形管两端分别设有与所述横向挂杆与纵向支撑杆相互匹配的配合内管。

作为本实用新型的一种优选实施方案，所述横向挂杆与套接于所述横向挂杆内的配合内管上均设有相对应的定位销孔，所述横向挂杆与配合内管间通过定位销连接，能够防止横向挂杆发生旋转导致挂钩上的物件脱落。

作为本实用新型的一种优选实施方案，所述纵向支撑杆在墙面与横向挂杆之间间隔设有多组横管，从而形成两个用于放置物件的平台，进一步的提升了摆放效率。

作为本实用新型的一种优选实施方案，位于上方的一组纵向支撑杆长度大于位于下方的一组纵向支撑杆，以使两组横向挂杆间相互错开，使得物品摆放错落有致不会上下发生冲突。

综上，采用该实用新型的挂墙式锅架，具有易于安装拆卸，能够实现物品摆放效率最大化的优点。

附图说明

以下结合附图来对本实用新型进行进一步说明：

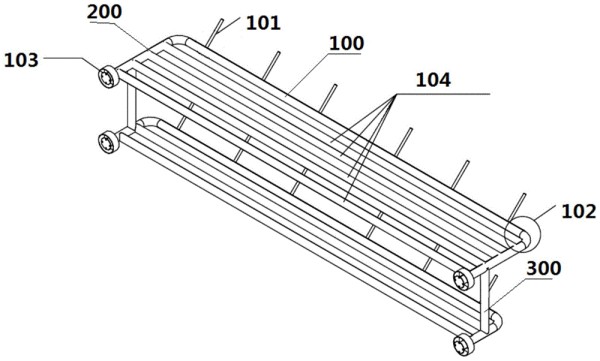

图1为本实用新型的立体视图；

图2为本实用新型的侧视图；

图3为本实用新型的局部立体视图。

其中：100-横向挂杆，200-纵向支撑杆，300-竖向支撑杆，101-挂钩， 102-L形管，103-装饰盖，104-横管，105-配合内管。

具体实施方式

以下通过具体实施方式对本实用新型进行进一步阐述：

如图1-3所示，一种挂墙式锅架，其包括固定于墙面上的支撑架，支撑架包括纵向支撑杆200，竖向加强梁，横管104以及横向挂杆100，横向挂杆100上设有挂钩101。

纵向支撑杆200共两组且上下平行布置地固定在墙面上，两组纵向支撑杆200间通过竖向支撑杆300相连，其中，每组纵向支撑杆200共两根，其相互间水平布置且长度相等，每组纵向支撑杆200的端头分别与两根横向挂杆100通过转角连接器相连，横向挂杆100上可拆卸的安装有多组呈杆状的挂钩101，该挂钩101以斜向上向外延伸的姿态安装在所述横向挂杆100上，以供锅具稳固的悬挂于其上。

具体的，该挂钩101与横向挂杆100的连接端面处设有螺纹，该横向挂杆100上间隔设有多组与所述挂钩101相对应的螺纹孔，挂钩101能够自由的搭配间隔地安装在横向挂杆100上以适应不同体积的锅具摆放，从而实现了摆放效率的最大化。

该转角连接器为L形管102，其两端均设有分别与纵向支撑杆200与横向挂杆100相适配的配合内管105，其中，为了防止横向挂杆100在摆放物品过重时发生旋转，导致安装在横向挂杆100上的杆状挂钩101旋转至无法挂住物件的角度致使物件脱落，因此，转角连接器与横向挂杆100套接处的配合内管105上设有定位销孔，横向挂杆100上同样设有与之位置相对应的定位销孔，横向挂杆100与配合内管105间销接有定位销与防止横向挂杆100 发生旋转。

为了能够进一步提高空间利用率，该纵向支撑杆200在横向挂杆100与墙面之间间隔设有多组横管104，从而形成了一个用于放置物品的平台，既提高了挂架的强度，又能进一步的提高摆放效率。

横管104与纵向支撑杆200间通过螺纹连接，能够方便的进行拆卸。

为防止两组横向挂杆100间上下发生冲突，其中，设于上方的一组纵向支撑杆200的长度大于位于下方的一组纵向支撑杆200，以使两组横向挂杆 100间相互错开，使得物品摆放错落有致不会上下发生冲突。

为维持外形美观，纵向支撑杆200与墙面的连接节点处设有装饰盖103。

使用时，先将横管104与纵向支撑杆200固定后，将其安装在墙面上，再通过转角连接器安装横向挂杆100，最后根据摆放需求，按照客户的个人意愿在横向挂杆100上安装挂钩101摆放锅具厨具，从而实现易于安装拆卸，能够实现物品摆放效率最大化的优点。

但是，本技术领域中的普通技术人员应当认识到，以上的实施例仅是用来说明本实用新型，而并非用作为对本实用新型的限定，只要在本实用新型的实质精神范围内，对以上所述实施例的变化、变型都将落在本实用新型的权利要求书范围内。
