一种便携式折叠沥水架的制作方法

折叠式沥水架，洗碗后快速沥干水分。 #生活技巧# #收纳整理技巧# #厨房储物神器#

本技术属于沥水架，具体涉及一种便携式折叠沥水架。

背景技术：

1、奶瓶、水瓶或者水杯等都是人们在日常生活中可能需要使用或者给他人使用的日常用品。它们的清洗后往往需要沥干来保持卫生，特别是奶瓶的卫生更是婴幼儿的父母特别关心的一件事情。为此，人们生产了各种各样的沥水架用于沥干奶瓶、杯子、瓶子、刷子和杯盖以及需要沥干水分的各自物品。瓶类产品具有一个特点，那就是深度大于宽度或者直径，有些瓶类产品还可能在瓶口的位置设置成缩口状。一般瓶子使用后需要进行清洗，尤其是能重复使用的杯子、瓶子、刷子和杯盖，杯子、瓶子、刷子和杯盖使用后要马上清洗，而且清洗后还需要马上晾干，要不杯子、瓶子、刷子和杯盖内的残留物质容易发生变质，产生霉菌，而且清洗不到位也容易产生残留，这就给下次使用带来了隐患。

2、因此杯子、瓶子、刷子和杯盖用后就要清洗，但是杯子、瓶子、刷子和杯盖清洗后容易在杯子、瓶子、刷子和杯盖内壁留下水渍，虽然可以通过倒置杯子、瓶子、刷子和杯盖的方式将杯子、瓶子、刷子和杯盖内壁的水渍沥干，但是倒置的时候，杯子、瓶子、刷子和杯盖会接触到桌面，造成第二次污染。使用普通的沥水架在出门旅行时，沥水架不便于携带，占用空间较大，而且奶瓶具有奶嘴连接，清洗后，奶嘴也倒置到桌面，奶嘴连接奶瓶的部位也会造成第二次污染。

技术实现思路

1、本实用新型为了解决上述技术问题，进而提出了一种便携式折叠沥水架。

2、本实用新型具体技术方案如下：一种便携式折叠沥水架，包括稳固组件，所述稳固组件上安装有主杆，稳固组件上安装有用于与主杆配合的固定套，固定套与主杆之间圆周阵列设置有限位槽，限位槽内转动且嵌装有支杆，支杆上安装有用于锁紧在主杆上的锁紧组件。

3、进一步，所述固定套上设置有限位环，支杆上开设有用于与限位环配合的弧槽。

4、进一步，所述主杆上圆周阵列开设有用于存放支杆的凹槽。

5、进一步，所述稳固组件包括底座，所述主杆安装在底座上，所述底座上安装有固定套。

6、进一步，所述稳固组件包括杯盖，所述主杆安装在杯盖上，所述杯盖上安装有固定套。

7、进一步，所述锁紧组件包括卡扣，所述支杆上设置有卡扣，主杆上设置有与卡扣配合用于锁紧支杆的斜面。

8、进一步，所述支杆上设置有便于转动支杆的凸起。

9、进一步，所述主杆顶端设置为凸顶。

10、进一步，所述支杆上设置有用于增加承载强度的加强筋。

11、有益效果：

12、本申请通过在稳固组件上安装有主杆，稳固组件上安装有用于与主杆配合的固定套，固定套与主杆之间圆周阵列设置有限位槽，限位槽内转动且嵌装有支杆，支杆上安装有用于锁紧在主杆上的锁紧组件，想要沥水时，利用支杆克服锁紧组件的锁紧力转动，使多个支杆在限位槽内转动，多个支杆的向外侧打开，之后将奶瓶口向下插入到主杆上，到达一定深度后，多个支杆阻挡住奶瓶，将奶瓶内的水倒置出来，之后支杆的顶端还可以使奶嘴插入，让奶嘴倒置出水分，还可以在支杆打开后，在每个支杆上插入奶瓶，用于倒置多个奶瓶，节约使用空间，还能提高沥水的效率，节约沥水时间，在沥干刷子时，可以将刷子横放在两个支杆之间，利用两个支杆将刷子托起用于沥干水分，想要沥干杯盖上的水分时，可以将支杆打开的直径小于杯盖的直径，之后用主杆顶住杯盖的内部顶端，实现对杯盖的沥水，还可以将杯盖放置在两个打开后的支杆之间，利用两个支杆将杯盖托起沥干水分，通过在限位槽内转动且嵌装有支杆，当支杆长时间使用后，支杆容易发生变形弯曲，导致支杆与主杆之间闭合不紧密，折叠效果不理想，进而在更换时，只需要将固定套从稳固组件拆下，之后使用新的支杆替换掉原来的支杆，再利用固定套重新使支杆转动且嵌装在限位槽内，使多个支杆折叠在一起与主杆相接触，进而节约沥水架的占用空间，便于携带，能够一次性对多个奶瓶进行沥水，还可以对奶嘴进行沥水，扩大了使用范围，保持了杯子、瓶子、刷子、杯盖和奶嘴的卫生。

技术特征：

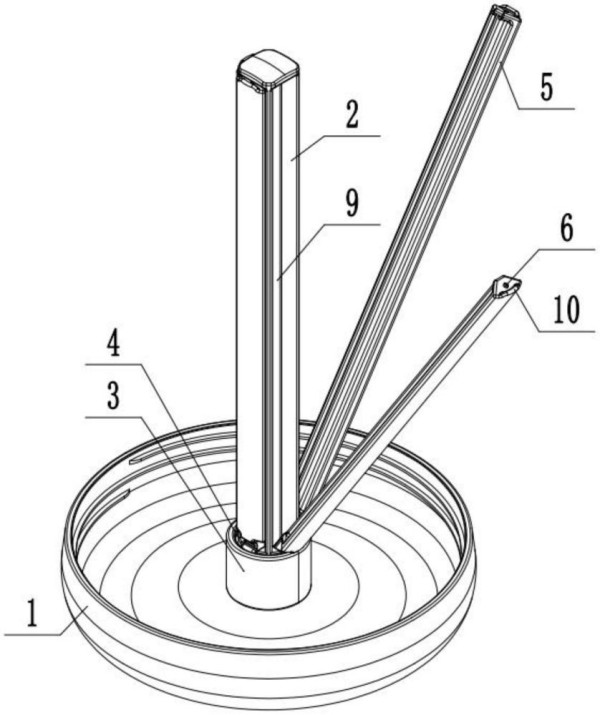

1.一种便携式折叠沥水架，其特征在于：包括稳固组件(1)，所述稳固组件(1)上安装有主杆(2)，稳固组件(1)上安装有用于与主杆(2)配合的固定套(3)，固定套(3)与主杆(2)之间圆周阵列设置有限位槽(4)，限位槽(4)内转动且嵌装有支杆(5)，支杆(5)上安装有用于锁紧在主杆(2)上的锁紧组件(6)。

2.根据权利要求1所述的一种便携式折叠沥水架，其特征在于，所述固定套(3)上设置有限位环(7)，支杆(5)上开设有用于与限位环(7)配合的弧槽(8)。

3.根据权利要求1所述的一种便携式折叠沥水架，其特征在于，所述主杆(2)上圆周阵列开设有用于存放支杆(5)的凹槽(9)。

4.根据权利要求1所述的一种便携式折叠沥水架，其特征在于，所述稳固组件(1)包括底座(111)，所述主杆(2)安装在底座(111)上，所述底座(111)上安装有固定套(3)。

5.根据权利要求1所述的一种便携式折叠沥水架，其特征在于，所述稳固组件(1)包括杯盖(112)，所述主杆(2)安装在杯盖(112)上，所述杯盖(112)上安装有固定套(3)。

6.根据权利要求1所述的一种便携式折叠沥水架，其特征在于，所述锁紧组件(6)包括卡扣(61)，所述支杆(5)上设置有卡扣(61)，主杆(2)上设置有与卡扣(61)配合用于锁紧支杆(5)的斜面(62)。

7.根据权利要求1所述的一种便携式折叠沥水架，其特征在于，所述支杆(5)上设置有便于转动支杆(5)的凸起(10)。

8.根据权利要求1所述的一种便携式折叠沥水架，其特征在于，所述主杆(2)顶端设置为凸顶(11)。

9.根据权利要求1所述的一种便携式折叠沥水架，其特征在于，所述支杆(5)上设置有用于增加承载强度的加强筋(12)。

技术总结
本技术属于沥水架技术领域，具体涉及一种便携式折叠沥水架，包括稳固组件，所述稳固组件上安装有主杆，稳固组件上安装有用于与主杆配合的固定套，固定套与主杆之间圆周阵列设置有限位槽，限位槽内转动且嵌装有支杆，支杆上安装有用于锁紧在主杆上的锁紧组件。进而在更换时，只需要将固定套从稳固组件拆下，之后使用新的支杆替换掉原来的支杆，再利用固定套重新使支杆转动且嵌装在限位槽内，使多个支杆折叠在一起与主杆相接触，进而节约沥水架的占用空间，便于携带，能够一次性对多个奶瓶进行沥水，还可以对奶嘴进行沥水，扩大了使用范围，保持了杯子、瓶子、刷子、杯盖和奶嘴的卫生。

技术研发人员：王美秀
受保护的技术使用者：王美秀
技术研发日：20231127
技术公布日：2024/8/16
