本实用新型涉及储存装置技术领域，具体而言，涉及储存锅具装置。

背景技术：

相关技术在存放火锅锅具中的全锅时，通常都是将各个锅具的开口朝向同一个方向完全重叠放置，这样一来，在需要取出锅具使用时，不方便快速的取出锅具，即取锅的效率较低，从而导致工作效率的降低。

技术实现要素：

本实用新型的目的在于提供一种储存锅具装置，其能够用于支撑锅具，且由该储存锅具装置的存锅架存储的锅具之间相互分离、不完全重叠，以便于快速的从存锅架中取出锅具，即提高了取锅效率，从而提高工作效率。

本实用新型的实施例是这样实现的：

一种储存锅具装置，其包括存锅架和驱动组件，存锅架包括两个支撑机构，沿预设方向，两个支撑机构间隔设置，两个支撑机构能共同用于支撑锅具，存锅架的底部具有取锅口；其中，每个支撑机构包括支撑杆和多个支撑件，支撑杆沿竖直方向延伸设置，多个支撑件依次间隔设置于支撑杆，且沿竖直方向，上下相邻的两个支撑件之间呈夹角设置；每个支撑件具有伸出位置和缩回位置，沿预设方向，两个支撑机构中的多个支撑件一一相对设置，且沿预设方向相对设置的两个支撑件能同时位于伸出位置或缩回位置；驱动组件与两个支撑杆均传动连接，驱动组件用于同步驱动两个支撑杆绕各自的中轴线转动，以同步驱动两个支撑杆设置的多个支撑件在伸出位置和缩回位置之间切换，且沿竖直方向，当一个支撑件由伸出位置切换至缩回位置时，在支撑件下方的一个支撑件能切换至伸出位置；当沿预设方向相对的两个支撑件均位于伸出位置时能共同用于支撑锅具；当沿预设方向相对的两个支撑件均切换至缩回位置时，两个支撑件释放锅具，使得锅具能向下移动至被下方的沿预设方向相对设置并均切换至伸出位置的两个支撑件支撑。

在本实用新型较佳的实施例中：

沿竖直方向，相邻的两个支撑件之间的夹角角度为90°。

在本实用新型较佳的实施例中：

上述驱动组件包括电机，电机的输出轴与支撑杆传动连接。

在本实用新型较佳的实施例中：

上述驱动组件还包括传送带和两个传送轮，两个传送轮与两个支撑机构一一对应设置，一个传送轮与一个支撑杆同轴固定设置，传送带套设于两个传送轮，电机的输出轴与其中一个传送轮传动连接。

在本实用新型较佳的实施例中：

上述储存锅具装置还包括输送机构，输送机构设置于取锅口的下方，输送机构用于接收从取锅口输出的锅具，且输送机构被配置为驱动锅具沿第一方向移动。

在本实用新型较佳的实施例中：

上述输送机构包括两个沿第二方向平行间隔设置的输送组件，两个输送组件共同用于承接并沿第一方向输送锅具；第一方向与第二方向垂直。

在本实用新型较佳的实施例中：

上述储存锅具装置还包括升降机构，升降机构设置于取锅口的下方，且升降机构位于两个输送组件之间，升降机构具有抬起位置和初始位置，当升降机构位于抬起位置时，升降机构用于承接从取锅口输出的锅具，当升降机构切换至初始位置时，升降机构能带动锅具移动至两个输送组件。

在本实用新型较佳的实施例中：

上述升降机构包括液压缸和支撑台，支撑台与液压缸传动连接，支撑台具有抬起位置和初始位置，液压缸用于驱动支撑台在抬起位置和初始位置之间切换。

在本实用新型较佳的实施例中：

上述输送组件包括输送带组件或滚轮组件。

在本实用新型较佳的实施例中：

上述储存锅具装置还包括基架，支撑机构和驱动组件均设置于基架。

本实用新型实施例的储存锅具装置的有益效果是：本实用新型实施例提供的储存锅具装置能够将锅具存放于存锅架，且存锅架中用于支撑锅具的支撑件能使上下相邻的两个锅具不完全重叠，当驱动组件驱动两个支撑机构的支撑件在伸出位置和缩回位置之间切换时，能够使上一组支撑件支撑的锅具向下掉落至由下一组支撑件支撑，直到锅具从取锅口落下，即可完成从存锅架中取出锅具，这样一来，有效地提高了取锅的效率，节省了工人的劳动量，从而提高工作效率。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

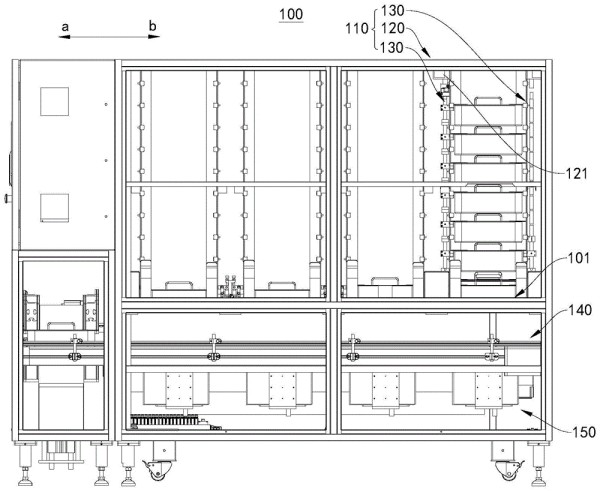

图1为本实用新型实施例中储存锅具装置第一视角的结构示意图；

图2为本实用新型实施例中储存锅具装置第二视角的结构示意图；

图3为图2中ⅲ处的放大图。

图标：100-储存锅具装置；110-存锅架；120-驱动组件；130-支撑机构；101-取锅口；131-支撑杆；132-支撑件；121-电机；140-输送机构；150-升降机构；151-液压缸；152-支撑台；102-基架；160-抬升机构；170-出锅传送机构。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。因此，以下对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。

在本实用新型实施例的描述中，需要说明的是，术语“上”、“下”、“竖直”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该实用新型产品使用时惯常摆放的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”等仅用于区分描述，而不能理解为指示或暗示相对重要性。

在本实用新型实施例的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

本实施例中，除非特别限定，术语“第一方向”为图中ab方向，术语“第二方向”为图中cd方向。

请参照图1-图3，本实施例提供一种储存锅具装置100，包括存锅架110和驱动组件120，存锅架110包括两个支撑机构130，沿预设方向，两个支撑机构130间隔设置，两个支撑机构130能共同用于支撑锅具，存锅架110的底部具有取锅口101，存放于该存锅架110的锅具能够从取锅口101滑出，即能够从取锅口101将存放于存锅架110的锅具取出；其中，上述的每个支撑机构130包括支撑杆131和多个支撑件132，支撑杆131沿竖直方向延伸设置，多个支撑件132依次间隔设置于支撑杆131，且沿竖直方向，上下相邻的两个支撑件132之间呈夹角设置；每个支撑件132具有伸出位置和缩回位置，沿预设方向，两个支撑机构130中的多个支撑件132一一相对设置，且沿预设方向相对设置的两个支撑件132能同时位于伸出位置和缩回位置；驱动组件120与两个支撑杆131均传动连接，驱动组件120用于同步驱动两个支撑杆131绕各自的中轴线转动，以同步驱动两个支撑杆131设置的多个支撑件132在伸出位置和缩回位置之间切换，且沿竖直方向，当一个支撑件132由伸出位置切换至缩回位置时，在该支撑件132下方的一个支撑件132能切换至伸出位置；当沿预设方向相对的两个支撑件132均位于伸出位置时能共同用于支撑锅具；当沿预设方向相对的两个支撑件132均切换至缩回位置时，上述两个支撑件132释放锅具，使得锅具能向下移动至被下方的沿预设方向相对设置并均切换至伸出位置的两个支撑件132支撑。

本实施例提供的储存锅具装置100的存锅架110能够用于存放锅具，特别是火锅中的全锅；存锅架110中沿预设方向设置的两个支撑机构130能够共同用于支撑锅具，详细地，沿预设方向，两个支撑机构130中相对的支撑件132同时位于伸出位置时，能够对锅具进行支撑，当沿预设方向相对的两个支撑件132同时切换至缩回位置时，原本被支撑的锅具不再受到原支撑件132的支撑，锅具在自身重量的作用下向下掉落，被下方的沿预设方向相对设置并切换至伸出位置的两个支撑件132承接，这样一来，可以逐渐使锅具下落至存锅架110的取锅口101，以将锅具从存锅架110中取出，从而不需要人工从存锅架110中拖拉锅具以将锅具取出，以节省工人的劳动量，提高取锅效率；需要说明的是，沿竖直方向，每个支撑杆131上设置的上下相邻的支撑件132均间隔设置，以使被上下相邻的两组支撑件132支撑的锅具之间不会完全重叠在一起，从而便于将存放与存锅架110的、上下相邻的两个锅具分开，这样一来，在取出位于邻近取锅口101的锅具时，不容易受到上方放置的锅具的干扰，能进一步提高出锅、取锅的效率。

优选地，请参照图3，沿竖直方向，相邻的两个支撑件132之间的夹角角度为90°，这样一来，上下相邻的两个支撑件132一个位于伸出位置时，另一个位于缩回位置；当沿预设方向相对设置的两个支撑件132从能够支撑锅具的伸出位置切换至缩回位置时，邻近上述两个支撑件132位于下方的两个支撑件132切换至伸出位置，以使锅具向下掉落后即被下一组沿预设方向相对设置的两个支撑件132支撑；这样一来，能够使存放于存锅架110的锅具稳定的下落，直到从取锅口101被输出。

可选地，在其他实施例中，沿竖直方向，相邻的两个支撑件132之间的夹角角度为45°、60°、30°等。

优选地，沿竖直方向，上下相邻的两个支撑件132之间均间隔预设距离设置，以使锅具每次均下降预设距离，且设置于存锅架110的上下相邻的两个锅具之间间隔预设距离。

进一步优选地，上述预设距离大于等于一个锅具的高度，以使存放于存锅架110的上下相邻的锅具直接完全不重叠，进一步有效地避免锅具下落时发生干涉，提高取锅的效率。

进一步地，本实施例的储存锅具装置100还包括基架102，上述支撑机构130和驱动组件120均设置于基架102；详细地，支撑机构130的支撑杆131可转动地设置于基架102，以便于驱动组件120驱动支撑杆131绕中轴线转动。

本实施例的驱动组件120包括电机121，电机121的输出轴与上述支撑杆131传动连接，以利用电机121同步驱动上述两个支撑杆131绕自身的中轴线转动。

进一步地，驱动组件120还包括传送带(图未示)和两个传送轮(图未示)，两个传送轮与两个支撑机构130一一对应设置，一个传送轮与一个支撑杆131同轴固定设置，传送带套设于两个传送轮，电机121的输出轴与其中一个传送轮传动连接；当电机121的输出轴转动时，同步驱动传送带和两个传送轮转动，以驱动两个支撑机构130的支撑杆131同步绕自身的中轴线转动，从而驱动沿预设方向相对设置的两个支撑件132同步在伸出位置和缩回位置之间切换。

可选地，在其他实施例中，驱动组件120包括两个电机，两个电机与两个支撑机构130一一相对设置，一个电机的输出轴与一个支撑机构130的支撑杆131传动连接，以分别使用一个电机驱动一个相应的支撑杆131绕自身的中轴线转动。

需要说明的是，本实施例的支撑机构130中的支撑件132通过螺钉固定于支撑杆131；在其他实施例中，支撑件132还可以是焊接与支撑杆131，或者支撑件132还可以与支撑杆131一体成型等。

请参照图1和图2，本实施例的储存锅具装置100还包括输送机构140，输送机构140设置于存锅架110的取锅口101的下方，输送机构140用于接收从取锅口101输出的锅具，且输送机构140被配置为驱动锅具沿第一方向移动；驱动组件120驱动两个支撑机构130的支撑杆131同步转动，以使两个支撑机构130支撑的锅具逐渐下落至从取锅口101滑出，再由输送机构140承接从取锅口101滑出的锅具，并由输送机构140沿第一方向输送锅具，以使锅具被输送至远离存锅架110，更加方便从输送机构140取用锅具。

进一步地，本实施例的输送机构140包括两个沿第二方向平行间隔设置的输送组件，两个输送组件共同用于承接并沿第一方向输送锅具；上述第一方向与第二方向垂直，且第一方向和第二方向均位于水平面。可选地，在其他实施例中，输送机构140仅包括一个用于输送锅具的输送组件。

再进一步地，本实施例的输送组件包括滚轮组件(图未示出)，滚轮组件包括电机和多个滚轮，多个滚轮沿第一方向依次设置，且相邻的滚轮之间传动连接，其中一个滚轮与电机的输出轴传动连接，当电机的输出轴转动时，同步驱动多个滚轮转动，以利用滚轮驱动锅具沿第一方向移动。

可选地，在其他实施例中，输送组件包括输送带组件，输送带组件包括电机、输送带和两个传送轮，两个传送轮沿第一方向间隔设置，输送带套设于两个传送轮，且输送带由两个传送轮支撑，其中一个传送轮与电机的输出轴传动连接，当电机的输出轴转动时，带动传送轮转动，以同步驱动输送带和输送带支撑的锅具沿第一方向移动。

请参照图2，本实施例的储存锅具装置100还包括升降机构150，升降机构150设置于上述存锅架110的取锅口101的下方，且升降机构150位于两个输送组件之间，升降机构150具有抬起位置和初始位置，当升降机构150位于抬起位置时，升降机构150用于承接从取锅口101输出的锅具，当升降机构150切换至初始位置时，升降机构150能带动锅具移动至两个输送组件；在取锅口101的下方设置升降机构150将从取锅口101输出的锅具移动至输送机构140，能够使锅具更加稳定的落于输送机构140，避免锅具从输送机构140滑落。

进一步地，请参照图2，上述升降机构150包括液压缸151和支撑台152，支撑台152与液压缸151传动连接，支撑台152具有上述抬起位置和上述初始位置，液压缸151用于驱动支撑台152在抬起位置和初始位置之前切换；当液压缸151驱动；设置于液压缸151的支撑台152能够对锅具进行稳定的支撑。需要说明的是，上述液压缸151可以是相关技术提供的各种液压缸151，例如：smc薄型液压缸151、smc圆型液压缸151等，在此不再对液压缸151的结构和工作原理等进行赘述。

可选地，在其他实施例中，升降机构150中的液压缸151还可以选用气缸、油缸等替换。

需要说明的是，上述预设方向与第一方向相同；在其他实施例中，预设方向还可以与第二方向相同，或者是任意的两个相对的方向。

需要说明的是，本实施例的储存锅具装置100还可以包括其它类型的锅架，且其它类型的锅架与上述存锅架110沿第一方向依次并排设置；上述其它类型的锅架的结构与相关技术类似，在此不再赘述。

需要进一步说明的是，请参照图2，本实施例的储存锅具装置100还包括抬升机构160和出锅传送机构170，上述抬升机构160和出锅传送机构170还设置于输送机构140的下游，且出锅传送机构170设置于输送机构140的上方，抬升机构160设置于两个输送组件之间，抬升机构160能够将输送至输送机构140下游的锅具抬升起来，以使被抬升起来的锅具能够被出锅传送机构170输送，详细地，出锅传送机构170能继续沿第一方向输送锅具或者沿第二方向输送锅具；需要说明的是，上述抬升机构160和出锅传送机构170的结构和工作原理与相关技术类似，在此不再赘述。

本实施例提供的储存锅具装置100能够利用存锅架110的两个支撑机构130储存锅具，且沿竖直方向上下相邻的两个锅具间隔设置，驱动组件120能同步驱动两个支撑机构130的支撑杆131同步转动，以利用转动地支撑杆131将支撑件132在伸出位置和缩回位置之间切换，从而使由两个支撑机构130支撑的锅具能够在自身的重量下向下掉落，直到锅具从取锅口101滑落，从而实现锅具的取拿，本实施例的储存锅具装置100具有较高的取锅效率，从而能够提升工作效率。

综上所述，本实用新型实施例的储存锅具装置的有益效果是：本实用新型实施例提供的储存锅具装置能够将锅具存放于存锅架，且存锅架中用于支撑锅具的支撑件能使上下相邻的两个锅具不完全重叠，当驱动组件驱动两个支撑机构的支撑件在伸出位置和缩回位置之间切换时，能够使上一组支撑件支撑的锅具向下掉落至由下一组支撑件支撑，直到锅具从取锅口落下，即可完成从存锅架中取出锅具，这样一来，有效地提高了取锅的效率，节省了工人的劳动量，从而提高工作效率。

以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
