1.本实用新型涉及洗碗架技术领域，特别涉及一种高度可调节的双层厨用洗碗架。

背景技术：

2.洗碗架通常都是用来放置洗碗篮的架体，在厨房中时用的越来越广泛，能够使得人们将碗具放置在洗碗篮中。
3.现有的洗碗架种类有很多，其中双层厨用洗碗架是其中应用较为广泛的一种。
4.现有的双层厨用洗碗架在使用时具有一定的弊端，现有的双层厨用洗碗架在使用时，洗碗架的内侧固定有用于放置洗碗篮的固定件，而固定件和洗碗架之间通常都是一体成型或整体式的，使得人们只能将洗碗篮固定在洗碗架内侧时，洗碗篮的高度位置不能进行改变，当人们需要在洗碗篮放置尺寸较大的碗具时，可能使得两组洗碗篮之间的空间不够用，无法进行放置，使得洗碗架不能根据人们日常的使用需求，进行适应的调节，无法满足人们的需求。
5.为此，我们提出一种高度可调节的双层厨用洗碗架。

技术实现要素：

6.本发明的主要目的在于提供一种高度可调节的双层厨用洗碗架，可以有效解决背景技术中的问题。
7.为实现上述目的，本实用新型采取的技术方案为：
8.一种高度可调节的双层厨用洗碗架，包括支撑座和调节机构，所述支撑座的内部可拆卸安装有若干组洗碗篮；所述调节机构设置在支撑座的内部，并对洗碗篮的高度进行调节；其中，所述支撑座呈“u”字型结构；所述调节机构包括若干组洗碗篮可拆卸连接的调节座和若干组开设在支撑座内侧面的调节槽，所述调节座和调节槽卡接。
9.优选的，若干组所述调节槽分别开设在支撑座的内表面两侧，若干组所述调节槽分别从上至下开设在支撑座上。
10.优选的，所述调节座包括固定座、与固定座固定连接的第一调节块和两组第二调节块，两组所述第二调节块分别固定在第一调节块的上下两侧面。
11.优选的，所述第一调节块远离洗碗篮的一侧面呈弧形，所述第二调节块远离第一调节块的一侧面呈波浪形。
12.优选的，所述调节机构还包括若干组第一调节杆、若干组固定在支撑座上的第二调节杆和若干组将第一调节杆和第二调节杆可拆卸连接的调节件，两组所述第一调节杆分别可拆卸安装在固定座的前后两侧面。
13.优选的，所述调节件包括与第一调节杆转动连接的转动块、与转动块固定连接的弹性件和固定在弹性件另一端的弹性连接件，所述弹性连接件上开设有与第一调节杆相对应的连接孔，所述第一调节杆设置有调节件螺纹连接的螺纹。
14.优选的，所述支撑座上设置有设置有对固定座和洗碗篮进行可拆卸固定的固定机
构，所述固定机构的数量为若干组。
15.优选的，所述固定机构包括固定安装在洗碗篮一侧面的固定件和开设在固定座上的固定槽，所述固定件和固定槽可拆卸连接。
16.优选的，所述固定件包括呈“l”字型结构的固定块和若干组固定在固定块内侧的卡块，所述卡块远离固定块的一侧面呈弧形面，所述固定槽的内壁开设有与卡块卡合的卡槽。
17.与现有技术相比，本实用新型具有如下有益效果：
18.1、本实用新型中，通过设置的支撑座和调节机构，调节座通过第一调节块和第二调节块配合使用，能够和调节槽进行卡合，从而能够和支撑座进行可拆卸安装，将调节座安装在不同位置处的调节槽，从而能够将洗碗篮固定的高度进行调节，且通过设置的第一调节杆、第二调节杆和调节件，能够提高调节座和支撑座之间连接的稳定性，方便了人们的使用，提高双层厨用洗碗架的适用性。
19.2、本实用新型中，通过设置的固定机构，固定座和固定件配合使用，能够将洗碗篮固定到支撑座的内侧，通过设置的固定块和卡块，卡块和卡槽卡合，能够提高固定块和固定槽之间连接的稳定性，避免洗碗篮在安装之后出现掉落的情况，方便了人们的使用，提高双层厨用洗碗架的适用性。
附图说明

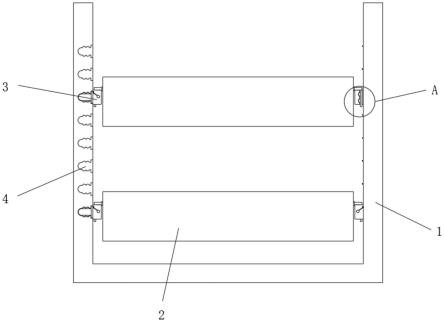

20.图1为本实用新型一种高度可调节的双层厨用洗碗架的整体结构图。
21.图2为本实用新型一种高度可调节的双层厨用洗碗架中图1中a处的放大图。
22.图3为本实用新型一种高度可调节的双层厨用洗碗架中调节座的局部结构图。
23.图4为本实用新型一种高度可调节的双层厨用洗碗架中调节件和第一调节杆的局部结构图。
24.图5为本实用新型一种高度可调节的双层厨用洗碗架中固定件的局部结构图。
25.图中：1、支撑座；2、洗碗篮；3、调节座；4、调节槽；5、第一调节块；6、第二调节块；7、第一调节杆；8、第二调节杆；9、调节件；10、转动块；11、弹性件；12、弹性连接件；13、连接孔；14、固定座；15、固定件；16、固定槽；17、固定块；18、卡块；19、卡槽。
具体实施方式
26.下面结合附图，进一步说明本实用新型一种高度可调节的双层厨用洗碗架的具体实施方式，本发明的主要目的在于提供一种高度可调节的双层厨用洗碗架可以有效解决背景技术中的问题。
27.本实用新型一种高度可调节的双层厨用洗碗架不限于以下实施例的描述。
28.除非另有其它明确表示，否则在整个说明书和权利要求书中，术语“包括”或其变换如“包含”或“包括有”等等将被理解为包括所陈述的元件或组成部分，而并未排除其它元件或其它组成部分。
29.实施例1
30.参照图1-5所示，一种高度可调节的双层厨用洗碗架，包括支撑座1和调节机构，支撑座1的内部可拆卸安装有若干组洗碗篮2；调节机构设置在支撑座1的内部，并对洗碗篮2
的高度进行调节；其中，支撑座1呈“u”字型结构；调节机构包括若干组洗碗篮2可拆卸连接的调节座3和若干组开设在支撑座1内侧面的调节槽4，调节座3和调节槽4卡接。
31.若干组调节槽4分别开设在支撑座1的内表面两侧，若干组调节槽4分别从上至下开设在支撑座1上。
32.调节座3包括固定座14、与固定座14固定连接的第一调节块5和两组第二调节块6，两组第二调节块6分别固定在第一调节块5的上下两侧面。
33.第一调节块5远离洗碗篮2的一侧面呈弧形，第二调节块6远离第一调节块5的一侧面呈波浪形。
34.调节机构还包括若干组第一调节杆7、若干组固定在支撑座1上的第二调节杆8和若干组将第一调节杆7和第二调节杆8可拆卸连接的调节件9，两组第一调节杆7分别可拆卸安装在固定座14的前后两侧面。
35.调节件9包括与第一调节杆7转动连接的转动块10、与转动块10固定连接的弹性件11和固定在弹性件11另一端的弹性连接件12，弹性连接件12上开设有与第二调节杆8相对应的连接孔13，第一调节杆7设置有调节件9螺纹连接的螺纹。
36.第一调节杆7和第二调节杆8结构相同，均是通过螺纹进行安装固定。
37.需要说明的是，本实用涉及一种高度可调节的双层厨用洗碗架，在使用时：
38.调节支撑座1和调节机构，将转动块10对准位置，将第一调节杆7安装到固定座14将，使得转动块10和第一调节杆7转动连接。
39.将调节座3安装到合适高度处的调节槽4，将第一调节块5和第二调节块6安装到调节槽4中，将调节座3和支撑座1固定起来。
40.将弹性连接件12安装到第二调节杆8上，将调节件9的两端分别与第一调节杆7和第二调节杆8连接，将调节座3通过调节件9和支撑座1进行连接。
41.本实用新型中，通过设置的支撑座1和调节机构，调节座3通过第一调节块5和第二调节块6配合使用，能够和调节槽4进行卡合，从而能够和支撑座1进行可拆卸安装，将调节座3安装在不同位置处的调节槽4，从而能够将洗碗篮2固定的高度进行调节，且通过设置的第一调节杆7、第二调节杆8和调节件9，能够提高调节座3和支撑座1之间连接的稳定性，方便了人们的使用，提高双层厨用洗碗架的适用性。
42.实施例2
43.参照图1-5所示，一种高度可调节的双层厨用洗碗架，在实施例1的基础上，还具备以下结构：
44.支撑座1上设置有对固定座14和洗碗篮2进行可拆卸固定的固定机构，固定机构的数量为若干组。
45.固定机构包括固定安装在洗碗篮2一侧面的固定件15和开设在固定座14上的固定槽16，固定件15和固定槽16可拆卸连接。
46.固定件15包括呈“l”字型结构的固定块17和若干组固定在固定块17内侧的卡块18，卡块18远离固定块17的一侧面呈弧形面，固定槽16的内壁开设有与卡块18卡合的卡槽19。
47.需要说明的是，本实用涉及一种高度可调节的双层厨用洗碗架，在使用时：
48.调节固定机构，将固定件15安装到固定槽16中，将固定块17和固定槽16贴合，将若
干组卡块18均和卡槽19进行卡合，将固定件15和固定座14固定起来，将洗碗篮2和调节座3固定起来，将洗碗篮2安装到支撑座1的内侧。
49.本实用新型中，通过设置的固定机构，固定座14和固定件15配合使用，能够将洗碗篮2固定到支撑座1的内侧，通过设置的固定块17和卡块18，卡块18和卡槽19卡合，能够提高固定块17和固定槽16之间连接的稳定性，避免洗碗篮2在安装之后出现掉落的情况，方便了人们的使用，提高双层厨用洗碗架的适用性。
50.以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
