一种普外科手术悬挂架的制作方法

制作木制悬挂画架的手法 #生活技巧# #手工DIY技巧# #木工技艺#

[0001]
本实用新型涉及医疗器械技术领域，具体为一种普外科手术悬挂架。

背景技术：

[0002]
我们在生活中会因为各种意外导致我们身体的损伤，多数情况下我们需 要对身体损伤进行手术修复，以便可以尽快的恢复身体健康；身体损伤的病 情有很多种，若是一些简单的皮外伤，进行简单的包扎治疗即可，在另一些较严重的病情中，需要通过手术进行治疗，尤其是一些伤筋动骨的病情，在手术完成后更需要长时间的康复治疗；
[0003]
例如在腿部受伤手术后，一般需要将腿部悬挂起来，保持腿部伸直，进行康复治疗，但现有的悬挂架一般都是在床体上方系有绷带，进而悬挂腿部；悬挂高度不便于契合人体腿部，同时不好控制，为了提高悬挂架对手术的帮助，提高患者的康复进度，因此，现设计一种普外科手术悬挂架。

技术实现要素：

[0004]
本实用新型的目的在于提供一种普外科手术悬挂架，以解决上述背景技术中提出的问题。
[0005]
为实现上述目的，本实用新型提供如下技术方案：一种普外科手术悬挂架，包括：
[0006]
底座；
[0007]
固定结构，其固定安置于底座上壁，且位于左端中心线上；
[0008]
支撑结构，其可拆卸安置于底座上壁面，且位于右端中心线上；
[0009]
还包括：两对结构相同的滑轮，其分别固定安置于底座下壁面，且分别位于四角部位处；
[0010]
所述固定结构，包括：支杆、卡手、第一紧固组件、固定螺纹杆以及卡头；
[0011]
所述支杆其一端固定焊接于底座上壁，且位于左端中心线上，所述卡手其一端活动安置于支杆另一端上，且其另一端上壁中心部位处开设有螺纹通孔，所述第一紧固组件可拆卸安置于卡手一端与支杆连接处，所述固定螺纹杆其一端活动插装于卡手另一端上壁螺纹通孔内，且与卡手相旋接，所述卡头活动套装于紧固螺纹杆另一端上，且位于卡手内。
[0012]
优选的，所述支撑结构，包括：伸缩杆组件、支臂、第二紧固组件、受力板、第三紧固组件以及防护垫；
[0013]
所述伸缩杆组件其一端固定安置于底座上壁面，且位于一端中心线上，所述支臂其一端可活动安置于伸缩杆组件另一端上，所述第二紧固组件可拆卸安置于支臂一端与伸缩杆组件之间，所述受力板其一端活动安置于支臂另一端上，所述第三紧固组件可拆卸安置于受力板与支臂另一端之间，所述防护垫固定安置于受力板内。
[0014]
优选的，所述伸缩杆组件是由三个不同直径大小的管相互套装而成，且安装有调节螺纹杆。
[0015]
优选的，所述支臂为h型结构。
[0016]
优选的，所述受力板为u型结构。
[0017]
优选的，所述第一紧固组件、第二紧固组件以及第三紧固组件结构相同，且均由螺栓与螺母组成。
[0018]
优选的，所述卡手为凹型结构。
[0019]
与现有技术相比，本实用新型的有益效果是：该一种普外科手术悬挂架，通过底座下壁的滑轮可使设备移动到床体一端，进而根据床体高度，通过第一紧固组件调整卡手在支杆上的倾斜角度，并使卡手卡住床体边缘上，通过转动固定螺纹杆，使卡头下降与卡手配合卡紧床体进行固定设备防止器移动；进而可使患者腿部放在受力板内，进行悬挂；根据使用需求，可通过第二紧固组件以及第三紧固组件调整腿部的支撑高度以及悬挂角度；该设计结构简单，易于操作控制，同时便于调节控制。
附图说明
[0020]

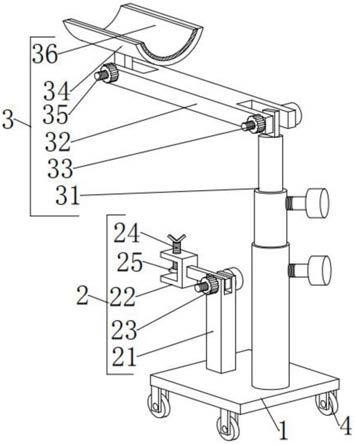

图1为本实用新型的装配结构示意图；
[0021]
图2为本实用新型的拆分结构示意图。
[0022]
图中：1、底座，2、固定结构，21、支杆，22、卡手，23、第一紧固组件，24、固定螺纹杆，25、卡头，3、支撑结构，31、伸缩杆组件，32、支臂，33、第二紧固组件，34、受力板，35、第三紧固组件，36、防护垫，4、滑轮。
具体实施方式
[0023]
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
[0024]
请参阅图1-2，本实用新型提供一种技术方案：一种普外科手术悬挂架，包括：底座1；固定结构2，其固定安置于底座1上壁，且位于左端中心线上；支撑结构3，其可拆卸安置于底座1上壁面，且位于右端中心线上；还包括：两对结构相同的滑轮4，其分别固定安置于底座1下壁面，且分别位于四角部位处；固定结构2，包括：支杆21、卡手22、第一紧固组件23、固定螺纹杆24以及卡头25；支杆21其一端固定焊接于底座1上壁，且位于左端中心线上，卡手22其一端活动安置于支杆21另一端上，且其另一端上壁中心部位处开设有螺纹通孔，第一紧固组件23可拆卸安置于卡手22一端与支杆21连接处，固定螺纹杆24其一端活动插装于卡手22另一端上壁螺纹通孔内，且与卡手22相旋接，卡头25活动套装于紧固螺纹杆另一端上，且位于卡手22内；通过固定结构2可以使设备固定在床体边缘进行限位。
[0025]
下列为本案的各组件型号及作用：
[0026]
卡头：为橡胶结构支撑。
[0027]
作为优选方案，更进一步的，支撑结构3，包括：伸缩杆组件31、支臂32、第二紧固组件33、受力板34、第三紧固组件35以及防护垫36；
[0028]
伸缩杆组件31其一端固定安置于底座1上壁面，且位于一端中心线上，支臂32其一端可活动安置于伸缩杆组件31另一端上，第二紧固组件33可拆卸安置于支臂32一端与伸缩杆组件31之间，受力板34其一端活动安置于支臂32另一端上，第三紧固组件35可拆卸安置
于受力板34与支臂32另一端之间，防护垫36固定安置于受力板34内。
[0029]
作为优选方案，更进一步的，伸缩杆组件31是由三个不同直径大小的管相互套装而成，且安装有调节螺纹杆，其为现有技术，便于调节高度。
[0030]
作为优选方案，更进一步的，支臂32为h型结构，便于安装。
[0031]
作为优选方案，更进一步的，受力板34为u型结构，便于契合腿部。
[0032]
作为优选方案，更进一步的，第一紧固组件23、第二紧固组件33以及第三紧固组件35结构相同，且均由螺栓与螺母组成，便于调节、紧固。
[0033]
作为优选方案，更进一步的，卡手22为凹型结构，便于卡紧固定。
[0034]
其详细连接手段，为本领域公知技术，下述主要介绍工作原理以及过程，具体工作如下。
[0035]
实施例：通过说明书附图1-2可知，首先，通过底座1下壁的滑轮4可使设备移动到床体一端，进而根据床体高度，通过固定结构2中第一紧固组件23调整卡手22在支杆21上的倾斜角度，并使卡手22卡住床体边缘上，通过转动固定螺纹杆24，使卡头25下降与卡手22配合卡紧床体进行固定设备防止器移动；根据患者需求，可以通过调整支撑结构3中伸缩杆组件31调整支撑高度，通过第二紧固组件33可以调整支臂32与伸缩杆组件31之间的角度，进而调整支撑距离，同时通过第三紧固组件35调整受力板34在支臂32上的倾斜角度，进行调整腿部支撑角度，并通过防护垫36防止腿部长时间酸痛。
[0036]
在本实用新型的描述中，需要理解的是，术语“同轴”、“底部”、“一端”、“顶部”、“中部”、“另一端”、“上”、“一侧”、“顶部”、“内”、“前部”、“中央”、“两端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作；同时除非另有明确的规定和限定，术语“固定焊接”、“活动安置”、“可拆卸”、“开设有”、“旋接”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
[0037]
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
