一种便于移动的智能制造控制装置的制作方法

智能家居设备间的联动控制方法 #生活技巧# #数码产品使用技巧# #智能家居控制策略#

本技术涉及智能制造控制，具体为一种便于移动的智能制造控制装置。

背景技术：

1、智能制造控制装置是指在没有人直接参与的情况下，利用外加的设备或装置，使机器、设备或生产过程的某个工作状态或参数自动地按照预定的规律运行，但是只能操作通常无法独立完成产品制造，需要人工进行辅助控制以及根据实际需要进行参数修改，在实际使用时经常需要将智能制造控制装置搬移至不同场所进行使用，这时就需要用到对应的移动装置。

2、现有技术公开了公开号为：cn212226594u一种便于移动的智能制造控制装置包括：移动组件，所述移动组件包括底座，所述底座的底部固定连接有自锁轮，并且底座顶部固定连接有拉杆；减震组件，所述减震组件设置于所述底座上；控制装置，所述控制装置固定于所述减震组件的顶部，所述控制装置包括壳体和控制槽；固定组件，所述固定组件设置于所述控制装置内壁的一侧；转动组件。本实用新型提供的便于移动的智能制造控制装置具有自锁轮方便拉动底座。该便于移动的智能制造控制装置通过电机的转动带动操作台进行升降，为不同身高的人群提供合适的操的高度，限位板对齿杆进行限位，保证控制装置在竖直方向上进行移动，方便对操作台进行操作。

3、但是上述的智能制造控制装置在移动时采用固定组件进行固定，固定组件主要采用的是插接方式，采用插接的方式连接强度不足，容易在搬移时滑移松脱，且内部也未设置缓冲组件，容易磕碰造成装置的损坏，在使用时的效果不好，需要对此进行改进。

技术实现思路

1、本实用新型的目的在于提供一种便于移动的智能制造控制装置，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种便于移动的智能制造控制装置，包括底座，所述底座的内底部设置有固定装置，所述固定装置的顶部设置有制造控制设备主机，所述底座的顶部左侧设置有推移装置。

3、所述固定装置包括限位板、侧端l型架、连接底板、插杆、固定筒、侧端连接块、安装螺栓、侧端连接板件、左连接板、弹簧减震器和右连接板，所述限位板固定连接于制造控制设备主机的侧面，所述限位板连接于底座的顶部，所述侧端l型架固定连接于制造控制设备主机的侧面底部，所述连接底板固定连接于底座的内底部，所述插杆固定连接于连接底板的顶部，所述侧端l型架的底部连接于连接底板的顶部，所述固定筒插接于插杆的表面，所述侧端连接块固定连接于固定筒的侧面，所述侧端连接板件固定连接于侧端l型架的右侧，所述右连接板固定连接于底座的内底部，所述弹簧减震器固定连接于右连接板的左侧，所述左连接板固定连接于弹簧减震器的左侧。

4、优选的，所述推移装置包括推移杆、握把和橡胶防滑垫，所述推移杆固定连接于底座的顶部左侧，所述握把固定连接于推移杆的内部，所述橡胶防滑垫固定连接于握把的表面。

5、优选的，所述侧端l型架的顶部开设有螺纹孔，所述侧端连接块的内部开设有与螺纹孔的孔径相等的连接螺孔，所述安装螺栓螺纹连接于螺纹孔和连接螺孔的内部。

6、优选的，所述侧端l型架的内部开设有通孔，所述通孔的孔径与插杆的直径适配，所述侧端l型架插接于插杆的表面，通过设置有通孔与插杆，插杆与通孔可以构成限位组件，进行限位，便于拧入安装螺栓进行固定安装，且进行限位能够避免在搬移时滑移松脱，使用效果好。

7、优选的，所述侧端连接板件连接于左连接板的左侧。

8、优选的，所述侧端l型架、连接底板、侧端连接板件、左连接板、弹簧减震器和右连接板的数量均为两个，两个所述侧端l型架、连接底板、侧端连接板件、左连接板、弹簧减震器和右连接板对称分布在制造控制设备主机的左右两侧。

9、优选的，所述底座的底部设置有移动轮，所述移动轮等间距分布在底座底部的四角，通过设置有移动轮，且移动轮是配合推移装置进行使用的，能够更好的推动整个装置移动，能够更好的保持平稳。

10、与现有技术相比，本实用新型的有益效果是：

11、1、该便于移动的智能制造控制装置，通过设置有固定装置，在搬移过程中能够利用弹簧减震器进行缓冲，更好的方便制造控制设备主机的搬运，且连接强度足够，不会在搬移时滑移松脱，且内部设置有缓冲组件，不会磕碰造成装置的损坏，在使用时的效果好。

12、2、该便于移动的智能制造控制装置，通过设置有推移装置，在搬移时使用者可以握住握把并与握把表面的橡胶防滑垫接触从而推动装置移动，橡胶防滑垫的设置能够起到防滑的目的从而增加装置搬移时的稳定。

技术特征：

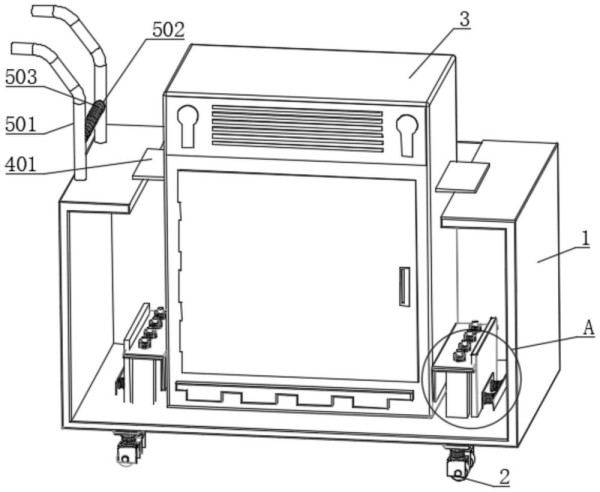

1.一种便于移动的智能制造控制装置，包括底座(1)，其特征在于：所述底座(1)的内底部设置有固定装置(4)，所述固定装置(4)的顶部设置有制造控制设备主机(3)，所述底座(1)的顶部左侧设置有推移装置(5)；

2.根据权利要求1所述的一种便于移动的智能制造控制装置，其特征在于：所述推移装置(5)包括推移杆(501)、握把(502)和橡胶防滑垫(503)，所述推移杆(501)固定连接于底座(1)的顶部左侧，所述握把(502)固定连接于推移杆(501)的内部，所述橡胶防滑垫(503)固定连接于握把(502)的表面。

3.根据权利要求1所述的一种便于移动的智能制造控制装置，其特征在于：所述侧端l型架(402)的顶部开设有螺纹孔，所述侧端连接块(406)的内部开设有与螺纹孔的孔径相等的连接螺孔，所述安装螺栓(407)螺纹连接于螺纹孔和连接螺孔的内部。

4.根据权利要求1所述的一种便于移动的智能制造控制装置，其特征在于：所述侧端l型架(402)的内部开设有通孔，所述通孔的孔径与插杆(404)的直径适配，所述侧端l型架(402)插接于插杆(404)的表面。

5.根据权利要求1所述的一种便于移动的智能制造控制装置，其特征在于：所述侧端连接板件(408)连接于左连接板(409)的左侧。

6.根据权利要求1所述的一种便于移动的智能制造控制装置，其特征在于：所述侧端l型架(402)、连接底板(403)、侧端连接板件(408)、左连接板(409)、弹簧减震器(410)和右连接板(411)的数量均为两个，两个所述侧端l型架(402)、连接底板(403)、侧端连接板件(408)、左连接板(409)、弹簧减震器(410)和右连接板(411)对称分布在制造控制设备主机(3)的左右两侧。

7.根据权利要求1所述的一种便于移动的智能制造控制装置，其特征在于：所述底座(1)的底部设置有移动轮(2)，所述移动轮(2)等间距分布在底座(1)底部的四角。

技术总结
本技术涉及智能制造控制技术领域，且公开了一种便于移动的智能制造控制装置，包括底座，所述底座的内底部设置有固定装置，所述固定装置的顶部设置有制造控制设备主机，所述底座的顶部左侧设置有推移装置，所述固定装置包括限位板、侧端L型架、连接底板、插杆、固定筒、侧端连接块、安装螺栓、侧端连接板件、左连接板、弹簧减震器和右连接板，所述限位板固定连接于制造控制设备主机的侧面。该便于移动的智能制造控制装置，通过设置有固定装置，在搬移过程中能够利用弹簧减震器进行缓冲，更好的方便制造控制设备主机的搬运，且连接强度足够，不会在搬移时滑移松脱，且内部设置有缓冲组件，不会磕碰造成装置的损坏，在使用时的效果好。

技术研发人员：彭磊
受保护的技术使用者：北京弘沣盈信科技有限公司
技术研发日：20230713
技术公布日：2024/3/11
