用于智能马桶的一体式烘干除臭装置的制作方法

智能马桶盖：带有除臭、烘干等功能，提升如厕体验。 #生活技巧# #清洁技巧# #懒人清洁神器#

本实用新型属于智能马桶技术领域，尤其涉及一种用于智能马桶的一体式烘干除臭装置。

背景技术：

马桶是生活中重要的一种生活用具，现有的普通马桶大多数只有冲水的作用，而用户在使用中常常会饱受臭气的折磨，且在使用后无法进行烘干，功能单一，无法满足生活的需要；且随着人们的生活越来越高，更多的家庭会选择功能更加多的智能马桶。

技术实现要素：

本实用新型的目的是提供一种用于智能马桶的一体式烘干除臭装置。

本实用新型的目的是这样实现的：

用于智能马桶的一体式烘干除臭装置，包括壳体，所述壳体的上表面设有一个安装腔，安装腔内设有一个烘干器，烘干器包括烘干机及与烘干机连接的烘干风道，烘干风道的外壁上设置具有进风口和出风口的除臭风道，除臭风道上设有除臭风机，所述烘干风道与除臭风道一体式结构。

在上述方案中，所述除臭风道一体式成型在烘干风道上的具体结构为：除臭风道的进风口设置在烘干风道的出风口下侧的烘干风道下底面上，除臭风道的进风口和出风口均设置在壳体下表面。

在上述方案中，所述烘干风道的出风口延伸至安装腔其中一侧壁设有的缺口处，靠近缺口处的壳体下底面上设有与除臭风道进风口连通的通风口。

在上述方案中，所述除臭风道的出风口处可拆卸的设置有活性炭固定组件。

在上述方案中，所述烘干风道包括依次连接的前段、中段和尾段，前段的高度高于尾段的高度，中段的高度从前至后逐渐降低，尾段的高度保持一致。

在上述方案中，所述尾段的内部设有多块竖直的导流板，两端的导流板上、下端分别与出风通道的内顶面和内底面连接，中部的导流板高度小于内顶面到内底面的间距，并间隔固定于内顶面和内底面。

在上述方案中，所述烘干风道由上盖体和下盖体相互扣合形成，上盖体的中部的顶面向下倾斜。

在上述方案中，所述上盖体的中部的顶面的倾斜角度为45°。

在上述方案中，所述上盖体和下盖体的侧面设有相互配合的卡扣，卡扣的相互配合对上盖体和下盖体进行固定。

本实用新型相比现有技术突出且有益的技术效果是：

本实用新型通过在壳体上设置烘干器起到烘干的作用，并配合除臭风道将马桶内的臭气进行净化，为马桶提供了烘干及除臭的功能，并且烘干风道与除臭风道采用一体式的机构，结构更加简单，节省空间。同时在出风通道通过上盖体和下盖体拼装而成，拆卸简单，便于清洗内部，其中段设置的斜面可以有小的减小风道的口径加大其流速，并配合导流板将热风送出，提高了烘干效率；且在除臭风道的出风口处可拆卸的设置有活性炭组件，拆卸简单、方便。

附图说明

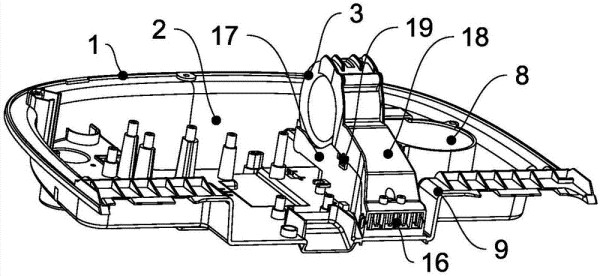

图1是本实用新型的立体结构示意图。

图2是本实用新型的立体结构示意图。

图3是本实用新型的局部立体示意图。

图4是本实用新型的局部立体示意图。

附图中各数字标号所指代的部位名称如下：壳体1、安装腔2、烘干机3、烘干风道4、除臭风道7、除臭风机8、侧壁9、通风口11、活性炭固定组件12、前段13、中段14、尾段15、导流板16、上盖体17、下盖体18、卡扣19。

具体实施方式

下面结合附图以具体实施例对本实用新型作进一步描述，参见图1—4：

用于智能马桶的一体式烘干除臭装置，包括壳体1，所述壳体1的上表面设有一个安装腔2，安装腔2内设有一个烘干器，烘干器包括烘干机3及与烘干机3连接的烘干风道4，烘干风道4的外壁上设置具有进风口和出风口的除臭风道7，除臭风道7上设有除臭风机8，所述烘干风道4与除臭风道7一体式结构。

在上述方案中，所述除臭风道7一体式成型在烘干风道4上的具体结构为：除臭风道7的进风口设置在烘干风道4的出风口下侧的烘干风道4下底面上，除臭风道7的进风口和出风口均设置在壳体1下表面。

在上述方案中，所述烘干风道4的出风口延伸至安装腔2其中一侧壁9设有的缺口处，靠近缺口处的壳体1下底面上设有与除臭风道7进风口连通的通风口11。

在上述方案中，所述除臭风道7的出风口处可拆卸的设置有活性炭固定组件12。

在上述方案中，所述烘干风道4包括依次连接的前段13、中段14和尾段15，前段13的高度高于尾段15的高度，中段14的高度从前至后逐渐降低，尾段15的高度保持一致。

在上述方案中，所述尾段15的内部设有多块竖直的导流板16，两端的导流板16上、下端分别与出风通道的内顶面和内底面连接，中部的导流板16高度小于内顶面到内底面的间距，并间隔固定于内顶面和内底面。

在上述方案中，所述烘干风道4由上盖体17和下盖体18相互扣合形成，上盖体17的中部的顶面向下倾斜。

在上述方案中，所述上盖体17的中部的顶面的倾斜角度为45°。

在上述方案中，所述上盖体17和下盖体18的侧面设有相互配合的卡扣19，卡扣19的相互配合对上盖体17和下盖体18进行固定。

上述实施例仅为本实用新型的较佳实施例，并非依此限制本实用新型的保护范围，故：凡依本实用新型的结构、形状、原理所做的等效变化，均应涵盖于本实用新型的保护范围之内。
