一种装配式垂直绿化模块系统的制作方法

利用墙面空间：安装垂直绿化系统，如墙挂式花架。 #生活常识# #日常生活小窍门# #家庭装饰小技巧# #阳台绿化技巧#

1.本实用新型涉垂直绿化装配技术领域，特别是涉及一种装配式垂直绿化模块系统。

背景技术：

2.随着社会的发展，人们生活质量的提高，对环境的要求也日益提高，由于城市寸土寸金，人口密集，高层建筑不断增加，可用于绿化的面积十分有限。人们除了在地面上种树、种草，还把绿化向立体发展，利用攀缘植物进行垂直绿化势在必行，它不仅增加建筑物的艺术效果，使环境更加美观，而且占地面积小、见效快、增加绿视率，丰富绿化层次，对于改善城市环境和恢复生态平衡具有重要意义。
3.防尘、降温、防噪、节能。垂直绿化能装饰和改善室内小气候，有“绿墙”的室内温度能比无“绿墙”的室内温度降低1℃～2℃，而湿度相应地增加10％～ 15％，还能隔离噪音、吸收灰尘，降低污染。据实际应用测定，五爪金龙垂直绿化的地方，空气中含尘量可以降低10％。
4.美观、立体效果好。垂直绿化的主要材料是藤本植物，种类较多，主要有卷须类、吸附类、缠绕类和钩刺类。卷须类植物的枝梢变成卷须，能固着在栏杆和棚架上，既美观又有经济价值，如葡萄；吸附类植物有吸盘，形成气根，可附着在墙上，形成美丽的“绿墙”，如爬山虎、凌霄；缠绕类植物的藤缠绕物体向上生长，一般种植在栏杆和棚架上，形成美丽、壮观的花棚，既起到装饰作用又防尘降温，如金银花、台尔曼忍冬；钩刺类植物上长有刺，一般攀附在矮墙或栏杆上。
5.增加绿地率，节约建筑面积。垂直绿化可以充分利用每一寸土地，提高绿化面积和绿化覆盖率。科学合理的垂直绿化可以等面积甚至几倍地偿还建筑物所占面积，提高人均绿地面积约0.5平方米。
6.常见的室内垂直绿化植物有：鸭脚木、绿萝、吊兰、白掌、黄金葛、袖珍椰子、如意皇后、红掌、绿宝、山荞麦、扶芳藤、常春藤、台尔曼忍冬、爬墙虎、美国凌霄、三叶木通、五爪金龙、蛇葡萄、络石、薜荔、木香、云实、紫藤、葡萄、猕猴桃、藤本月季、蔷薇、凌霄、叶子花、使君子、油麻藤、木通、蔷薇、忍冬、枸杞、南蛇藤、云南黄素馨等等。
7.现有同类产品工艺流程是：建筑结构需要做防水层，制作受力钢架，挂装绿植托盘，安装滴灌系统，下部设置滴水托盘和排水管，再由第三方精装修单位进行装饰收口等工序，工艺复杂，需要防水工、电焊工、绿化工、水电工、装饰工等多工序、多个单位交叉施工共同完成，滴灌系统的明水滴灌结合落叶，托盘排水易堵，滴水量控制精度较调难度高，不利于种植水量需求量差别大的植物，需要精细化维护，建造及运维成本较高。

技术实现要素：

8.本实用新型所要解决的技术问题是：弥补上述拆装不便、工艺复杂、不易排水的不足，提出一种装配式垂直绿化模块系统。
9.本实用新型的技术问题通过以下的技术方案予以解决：
10.本实用新型提出一种装配式垂直绿化模块系统，包括：托架模块、绿植基盆、进水管、微灌控制器、排水管、角码、横向连接块、微灌管、建筑结构；所述托架模块通过所述角码固定在所述建筑结构上，所述托架模块上放置所述绿植基盆；所述托架模块通过所述横向连接块拼装榫接；所述托架模块空腔安装有微灌管；所述微灌管连接所述微灌控制器；所述微灌控制器连接安装所述进水管、所述排水管。
11.在一些实施例中，所述托架模块材质是pp，可前后调节，调整完成面坐标定位；多个托架模块垂直拼装榫接，底部拼装榫接，顶部拼装榫接，为所述绿植基盆提供托架。
12.在一些实施例中，所述绿植基盆作为绿植的栽培盆；所述绿植基盆侧面安装有微灌孔。
13.在一些实施例中，所述角码将底部支架、顶部支架、侧面支架，用螺丝固定在所述建筑结构上。
14.在一些实施例中，所述底部支架，通过所述角码固定在所述建筑结构上，可前后调节，调整完成面坐标，通过上端榫槽承托所述托架模块，使苏搜托架模块不前后摆动；所述底部支架连接安装底部集成水槽装饰线；所述底部集成水槽装饰线包括：挡水线、集成水槽装饰线条、排水嘴。
15.在一些实施例中，所述顶部支架，通过所述角码固定在所述建筑结构上，通过下端榫槽承托所述托架模块，顶部集成装饰线条通过卡槽固定在所述底部支架上。
16.在一些实施例中，所述侧面支架，通过所述角码固定在所述建筑结构上，可前后调节，调整完成面坐标定位，通过侧面榫槽承托所述托架模块，侧面集成装饰线条通过卡槽固定在所述底部支架上。
17.在一些实施例中，所述集成装饰线条，通过卡槽固定在所述底部支架上；在底部使用时，挡水线用于收集因清洗或微灌系统失常时滴落的水珠、通过内部空腔收集滴水通过排水管排出、作为完整的体系的收口装饰；在两侧及顶部使用时，其内部空腔作为微灌系统的线槽使用，作为收口装饰。
18.在一些实施例中，所述微灌控制器用于接收水位传感器和土壤湿度传感器的信号，由微灌控制器分别控制进水电动阀启动供水，经手动闸阀；通过开启和关闭电动阀，由次进水管将水送至托架模块空腔中放置的水平微灌管，水通过耐腐蚀吸水纤维条由微灌孔进入绿植基盆，保证绿植生长所需的水分。
19.在一些实施例中，水位传感器安装于水平微灌管末端，土壤湿度传感器安装在绿植基盆的土壤中；手动闸阀用于维修，处于常开状态。
20.在一些实施例中，微灌控制器提供多种逻辑算法控制，适应不同绿植的需水量要求，依据不同植物生长情况调节水供应量和控制时间节奏，实现智能自动绿植保养维护系统。
21.在一些实施例中，进水管按不同绿植需要分成支路，每路设置手动闸阀和电动阀；电动阀接收微灌控制器发出的指令，适时开启或半闭以进行微灌作业。
22.在一些实施例中，托架模块空腔内设置微灌管，供水量由微灌控制器控制，水通过耐腐蚀吸水纤维条由微灌孔进入绿植基盆，保证绿植生长所需的水分。
23.本实用新型与现有技术对比的有益效果是：实现标准化模块工业化生产，拆装灵
活、轻量化、安装标准一致；配合智能化微灌控制系统，通过多路水位和湿度检测，多路控制多路电动阀门供水，无明水，不结垢，不孽蚊虫，防水防腐，适用各类场景；完成整个工程干法施工，不焊接，全装配，不切割，不产生废物；一个安装操作工便轻松完成所有工序。
附图说明
24.图1是本实用新型实施例的垂直绿化平面布置图；
25.图2是本实用新型实施例的垂直绿化横剖图；
26.图3是本实用新型实施例的垂直绿化竖剖图；
27.图4是本实用新型实施例的托架模块三维图；
28.图5是本实用新型实施例的托架模块剖面图；
29.图6是本实用新型实施例的托架模块、绿植基盆及微灌剖面图；
30.图7是本实用新型实施例的绿植基盆俯视图；
31.图8是本实用新型实施例的绿植基盆剖面图；
32.图9是本实用新型实施例的绿植基盆三维图；
33.图10是本实用新型实施例的角码示意图；
34.图11是本实用新型实施例的底部支架示意图；
35.图12是本实用新型实施例的顶部支架示意图；
36.图13是本实用新型实施例的侧面支架示意图；
37.图14是本实用新型实施例的集成装饰线条示意图；
38.图15是本实用新型实施例的托架模块安装示意图；
39.图16是本实用新型实施例的微灌控制系统图；
40.图17是本实用新型实施例的垂直绿化微灌控制系统图；
41.其中，各零件标号如下：
42.托架模块(1)、绿植基盆(2)、进水管(3)、微灌控制器(4)、排水管(5)、角码(6)、横向连接块(7)、集成装饰线条(8)、微灌供水管(9)、微灌管(10)、建筑结构(11)、顶部支架(12)、收口装饰线条(13)、螺丝(14)、底部集成水槽装饰线(15)、挡水线(151)、集成水槽装饰线条(152)、排水嘴(153)、装饰地脚线(16)、绿植(17)、耐腐蚀吸水纤维条(18)、底部支架(19)、侧面支架(20)、螺栓(23)、水位传感器(24)、土壤湿度传感(25)、电动阀(26)、手动闸阀(27)、微灌孔(28)、次进水管(29)。
具体实施方式
43.下面对照附图并结合优选的实施方式对本实用新型作进一步说明。需要说明的是，在不冲突的情况下，本技术中的实施例及实施例中的特征可以相互组合。
44.需要说明的是，本实施例中的左、右、上、下、顶、底等方位用语，仅是互为相对概念，或是以产品的正常使用状态为参考的，而不应该认为是具有限制性的。
45.本实用新型专利涉及室内外垂直绿化系统，标准化模块工业化生产，防水防腐，耐候性能好，免钢架结构，物流包装配送轻便，布置灵活，安装快捷，操作工无须特殊工艺操作能力，一次培训即可上岗，简单易上手，支持diy，安装质量标准一致；配合智能化微灌控制系统，通过多路水位和湿度检测，多路控制多路电动阀门供水，区别于常见的滴灌系统，优
点是无明水，不结垢，不孽蚊虫，适合多类型不同湿度绿化植物的布置，免维护保养，广泛适用于现代办公cbd 大厦，酒店、商业、展览馆、公园，住宅私家花园等空间墙面绿化、庭院绿化和住宅垂直绿化，具有装配式、拆装灵活、全装修、轻量化，绿化植物丰富多样等特点，是建筑全装修体系中标准化、集成化、模块化装配式构件部品。
46.本实用新型实施例主要由两部分组成：托架模块、微灌智能控制系统。
47.第一部分托架模块三维图如图4所示，托架模块剖面图如图5所示；
48.第二部分由微灌智能控制系统图16、17所示。

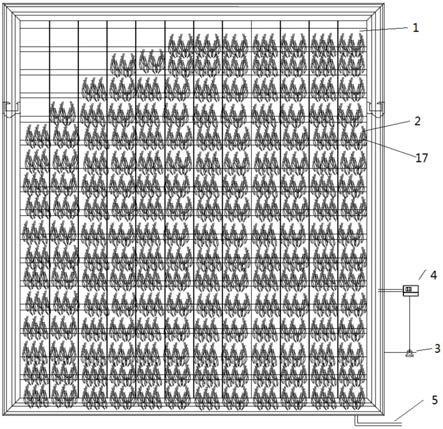

49.参考图1，垂直绿化平面布置图，包括：托架模块1、绿植基盆2、进水管3、微灌控制器4、排水管5、绿植17；托架模块1上安装有绿植基盆2，绿植基盆 2上种植绿植17；
50.所述托架模块1通过所述角码6固定在所述建筑结构11上，所述托架模块 1上放置所述绿植基盆2；所述托架模块1通过所述横向连接块7拼装榫接；所述角码6为50*50*5镀锌角码。
51.所述托架模块1空腔安装有微灌管10；所述微灌管10连接所述微灌控制器 4；
52.所述微灌控制器4连接安装所述进水管3、所述排水管5。
53.微灌控制器4安装在邻近墙面，同其他电气控制开关保持高度一致，比如 1400mm上下，安装方法同普通家庭配电箱，先预留专用底盒，面板安装在底盒上(是工厂加工好，调试好的模块)；
54.进水管3连接建筑自来水，在微灌控制器4正下方高度300mm左右设置电动阀26、手动闸阀27安装箱；
55.微灌管10隐藏在托架模块1和集成装饰线条8空腔内；
56.排水管装饰地面布置预留，连接到建筑排水主管，通过pcv软管和底部集成水槽装饰线15连接，组成可能因微灌系统故障产生明水或冲洗时的应急排水系统。
57.参考图2，垂直绿化横剖图，包括：托架模块1、绿植基盆2、排水管5、50*50*5 镀锌角码6、横向连接块7、集成装饰线条8；
58.集成装饰线条8，安装在整个垂直绿化系统的四周，作为系统与四周墙面的装饰收口，分别通过顶部支架12底部支架19、侧面支架20的卡扣结构安装；其空腔可布置微灌管10，其中底部集成水槽装饰线15空腔兼集水槽功能；
59.微灌供水管9，是微灌水源连接手动闸阀27、电动阀26，将水按设计参数水量输送到微灌管10，由耐腐蚀吸水纤维条18将水引入绿植基盆2实现微灌。
60.参考图3，垂直绿化竖剖图，包括：托架模块1、绿植基盆2、50*50*5镀锌角码6、建筑结构11、顶部支架12、收口装饰线条13、螺丝14、底部集成水槽装饰线15、装饰地脚线16；所述底部集成水槽装饰线15包括挡水线151、集成水槽装饰线条152、排水嘴153；所述螺丝14为m12膨胀螺丝。
61.四周集成装饰线条：侧面、顶部、底部线条是一样的，三个位置的安装支架因收口衔接部位面不同，侧面和顶部线空腔可用于布置水管或电气线路，中底部集成水槽装饰线15空腔兼集水槽功能；最重要的功能是表面装饰收口，形成整系统，不需要其他单位共同完成。
62.参考图4、图5，分别为托架模块1的三维图和剖面图，是本次专利体系的重要部品，材质是pp，具有防水防腐、无结垢、强度高、耐侯性能好，是系统的受力结构；通过50*50*5镀
锌角码6固定连接在建筑结构11上，可前后调节，调整完成面坐标定位，两个托架模块1垂直拼装榫接，水平拼装榫接通过横向连接楔子7，底部拼装榫接，顶部拼装榫接，为绿植基盆2提供托架；中间空腔部分放置微灌管10。
63.参考图6，为托架模块1、绿植基盆2、微灌控制器4详细剖面图，包括绿植17、绿植基盆2、耐腐蚀吸水纤维条18、微灌管10；
64.参考图7、图8、图9，为绿植基盆2的结构，分别为俯视图、剖面图、三维图，作为绿植17的栽培盆，为绿植17的生长提供养分，放置在托架模块1 上；
65.参考图10，50*50*5镀锌角码6，是整个垂直绿化系统的受力连接结构，分布均匀，结构稳定；用于将托架模块1，将底部支架19、顶部支架12、侧面支架20等构件部位，用m12膨胀螺丝14、螺栓23连接固定在建筑结构11上；所述螺栓23为m12膨胀螺栓。
66.参考图11，底部支架19，通过50*50*5镀锌角码6固定在连接固定在建筑结构11上，可前后调节，调整完成面坐标，通过上端榫槽承托架模块1，使托架模块1不前后摆动；
67.参考图12，顶部支架12，通过50*50*5镀锌角码6固定在连接固定在建筑结构11上，通过下端榫槽承托架模块1，顶部集成装饰线条8通过卡槽固定在底部支架19所示上；
68.参考图13，侧面支架20，通过50*50*5镀锌角码6固定在连接固定在建筑结构11上，可前后调节，调整完成面坐标定位，通过侧面榫槽承托架模块1，侧面集成装饰线条8通过卡槽固定在底部支架19上；
69.参考图14，集成装饰线条8，通过卡槽固定在底部支架19上；在底部使用时，有三个作用：挡水线151用于收集因清洗或微灌系统失常时滴落的水珠、通过内部空腔收集滴水通过排水管5排出、作为完整的体系的收口装饰；在两侧及顶部使用时，其内部空腔作为微灌系统的线槽使用所示，作为完整的体系的收口装饰；
70.参考图15，托架模块安装图，包括，角码6、支架模块1、m12膨胀螺丝 14、m12膨胀螺栓23；先在建筑结构11放线，确定角码6的安装位置，定位钻孔，用m12膨胀螺栓23固定角码6，将支架模块1通过螺丝固定在角码6上，可调整前后、左右位置。
71.参考图16，微灌智能控制系统，包括微灌控制器4，接收水位传感器24和土壤湿度传感25的信号，水位传感器24安装于水平微灌管末端，土壤湿度传感 25安装在绿植基盆的土壤中；由微灌控制器4分别控制进水电动阀26，m1—m
…
启动供水，主进水管3为ф20ppr管道，经手动闸阀27(维修用，常开状态)，通过开启和关闭电动阀m26，由ф4ppr管道29将水送至托架模块1空腔中放置的水平微灌管10，水通过耐腐蚀吸水纤维条18由微灌孔28进入绿植基盆2，如图10，保证绿植17生长所需的水分，无明水积水，不旱不涝，通风透气不烂根。微灌供水管9是微灌水源连接手动闸阀27、电动阀26，将水按设计参数水量输送到微灌管10，由耐腐蚀吸水纤维条18将水引入绿植基盆2实现微灌。
72.水微灌控制器4提供多种逻辑算法控制，适应不同绿植的需水量要求，如图 7所示。并依据不同植物生长情况调节水供应量和控制时间节奏，实现智能自动绿植保养维护系统；
73.参考图17，垂直绿化微灌系统，是微灌供水执行机构，主进水管为ф20ppr 管3，次进水管为ф4ppr管29；可按不同绿植17需要分个支路，每路设置手动闸阀27和电动阀26，m1-m
…
，供水电动阀m26按受微灌控制系统如图16所示指令，适时开启或半闭供水电动阀m26进行微灌作业；
74.排水管5、进水管3、耐腐蚀吸水纤维条18、微灌管10等，共同构成垂直绿化植物栽培系统的支撑结构、培养、防水防腐、装饰收边等结构。
75.托架模块1、绿植基盆2、微灌控制器4连接如图6所示，托架1空腔内设置微灌管10，供水量由微灌控制系统、垂直绿化微灌系统控制，水通过耐腐蚀吸水纤维条18由微灌孔28进入绿植基盆，保证绿植生长所需的水分，无明水积水，不旱不涝，通风透气不烂根。
76.整体绿化完成面垂直度和水平调整，建筑结构11上与50*50*5镀锌角码6 的上下位置调整，50*50*5镀锌角码6与顶部支架12前后位置和左右高调整，可实现上下、左右及前后三个维度调节，调整整个垂直绿化的水平及垂直的完成面坐标定位。
77.完成整个工程不涉及作业，不焊接，全装配，不切割，不产生废物，所有材料均可在工厂制作好，现场榫接安装。一个操作安装工种可完成所有作业，质量优良稳定一致。
78.以上内容是结合具体的优选实施方式对本实用新型所作的进一步详细说明，不能认定本实用新型的具体实施只局限于这些说明。对于本实用新型所属技术领域的技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干等同替代或明显变型，而且性能或用途相同，都应当视为属于本实用新型的保护范围。
