一种厨房用具悬挂结构的制作方法

厨房悬挂架可以用于悬挂烘焙模具，方便取放。 #生活技巧# #收纳技巧# #厨房悬挂架#

本技术属于厨房用品，尤其涉及一种厨房用具悬挂结构。

背景技术：

1、目前，厨房用具种类繁多，厨具把手形状不一，尺寸、厚度均不同，现有的厨房挂架结构简单，悬挂起的厨具与墙面或挂架紧贴，不利于通风，且不能针对不同大小的厨具进行悬挂，不能改变挂钩的位置，当厨具悬挂过多时，使得厨具悬挂凌乱，不易拿取。

技术实现思路

1、针对上述情况，为克服现有技术的缺陷，本实用新型提供一种厨房用具悬挂结构，针对不同类型的厨具进行悬挂和收纳，支撑厨具留有一定距离，增加厨具悬挂后整体的通风效果，便于厨具的通风干燥。

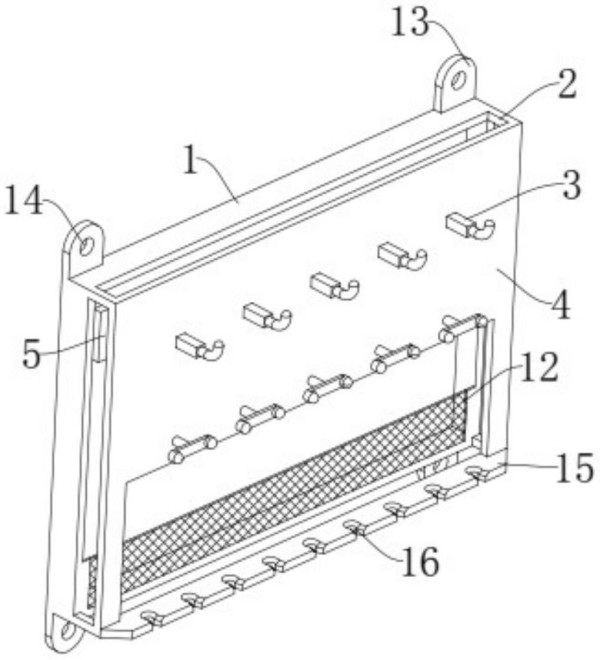

2、本实用新型采用的技术方案如下：一种厨房用具悬挂结构，包括支撑主体、支撑杆和悬挂组件，所述支撑主体呈一侧开口的矩形中空腔体设置，所述支撑杆设于支撑主体开口一侧边角处，所述支撑杆呈两两对称设置，所述悬挂组件设于支撑杆远离支撑主体一端，所述悬挂组件包括挡板、磁铁、滑动杆、限位勾、连接板、支撑弹簧、支撑螺柱和支撑垫，所述挡板设于支撑杆远离支撑主体一端，所述磁铁设于支撑主体内壁上部，所述滑动杆贯穿挡板滑动设于挡板内，所述限位勾设于滑动杆远离支撑主体一端，所述连接板设于滑动杆远离限位勾一端，所述连接板设于磁铁与挡板之间，所述支撑弹簧设于连接板与挡板内壁之间，所述支撑螺柱贯穿挡板设于挡板内，所述支撑螺柱与挡板螺纹连接，所述支撑垫设于支撑螺柱靠近限位勾一端。

3、进一步地，所述支撑主体相对两内侧壁下部设有收纳网。

4、进一步地，所述支撑主体外侧壁设有固定扣，所述固定扣呈两两对称设置。

5、进一步地，所述固定扣中心处设有固定孔。

6、进一步地，所述挡板底部设有悬挂板。

7、进一步地，所述悬挂板远离支撑主体一侧设有悬挂口，所述悬挂口呈等间距排列设置。

8、进一步地，所述挡板下部靠近悬挂板一侧设有开口。

9、优选的，所述滑动杆端面呈正方形设置。

10、采用上述结构后，本实用新型有益效果如下：本实用新型提出的一种厨房用具悬挂结构，结构简单，针对不同类型的厨具进行悬挂和收纳，可调节悬挂钩的前后距离，通过设置在连接板与挡板内侧壁之间的支撑弹簧，使限位勾在承重悬挂时，使滑动杆在挡板内前后滑动，也可以将连接板吸附于磁铁上，对先挂钩进行固定，并与支撑螺杆相配合，支撑厨具与挡板之间留有一定距离，增加厨具悬挂后整体的通风效果，便于厨具的通风干燥。

技术特征：

1.一种厨房用具悬挂结构，其特征在于：包括支撑主体、支撑杆和悬挂组件，所述支撑主体呈一侧开口的矩形中空腔体设置，所述支撑杆设于支撑主体开口一侧边角处，所述支撑杆呈两两对称设置，所述悬挂组件设于支撑杆远离支撑主体一端，所述悬挂组件包括挡板、磁铁、滑动杆、限位勾、连接板、支撑弹簧、支撑螺柱和支撑垫，所述挡板设于支撑杆远离支撑主体一端，所述磁铁设于支撑主体内壁上部，所述滑动杆贯穿挡板滑动设于挡板内，所述限位勾设于滑动杆远离支撑主体一端，所述连接板设于滑动杆远离限位勾一端，所述连接板设于磁铁与挡板之间，所述支撑弹簧设于连接板与挡板内壁之间，所述支撑螺柱贯穿挡板设于挡板内，所述支撑螺柱与挡板螺纹连接，所述支撑垫设于支撑螺柱靠近限位勾一端。

2.根据权利要求1所述的一种厨房用具悬挂结构，其特征在于：所述支撑主体相对两内侧壁下部设有收纳网。

3.根据权利要求1所述的一种厨房用具悬挂结构，其特征在于：所述支撑主体外侧壁设有固定扣，所述固定扣呈两两对称设置。

4.根据权利要求3所述的一种厨房用具悬挂结构，其特征在于：所述固定扣中心处设有固定孔。

5.根据权利要求1所述的一种厨房用具悬挂结构，其特征在于：所述挡板底部设有悬挂板。

6.根据权利要求5所述的一种厨房用具悬挂结构，其特征在于：所述悬挂板远离支撑主体一侧设有悬挂口，所述悬挂口呈等间距排列设置。

7.根据权利要求1所述的一种厨房用具悬挂结构，其特征在于：所述挡板下部靠近悬挂板一侧设有开口。

8.根据权利要求1所述的一种厨房用具悬挂结构，其特征在于：所述滑动杆端面呈正方形设置。

技术总结
本技术公开的一种厨房用具悬挂结构，包括支撑主体、支撑杆和悬挂组件，所述支撑主体呈一侧开口的矩形中空腔体设置，所述支撑杆设于支撑主体开口一侧边角处，所述支撑杆呈两两对称设置，所述悬挂组件设于支撑杆远离支撑主体一端，所述悬挂组件包括挡板、磁铁、滑动杆、限位勾、连接板、支撑弹簧、支撑螺柱和支撑垫。本技术属于厨房用品技术领域，具体是一种针对不同类型的厨具进行悬挂和收纳，支撑厨具留有一定距离，增加厨具悬挂后整体的通风效果，便于厨具的通风干燥的厨房用具悬挂结构。

技术研发人员：张辛酉
受保护的技术使用者：阳江市华展工贸有限公司
技术研发日：20230403
技术公布日：2024/1/14
