一种新型可移动户外清洁机器人的制作方法

户外运动鞋的清洗方法：用专用清洁剂，避免机洗 #生活乐趣# #生活日常# #时尚穿搭技巧# #户外运动技巧#

1.本实用新型涉及清洁设备技术领域，具体为一种新型可移动户外清洁机器人。

背景技术：

2.高层住宅无处不在，随着科技的进步社会的发展，城市化的扩大，城市高层住宅不断涌现，城市高层清洁出现了很大问题，住宅楼也是越做越高，像普通住宅，住在高层有高层的好处，提高了防盗防偷的安全隐患，但是随之而来的问题就显现了，比如清洁问题，特别是窗户的清洁，因为在高层，所以清理不仅很麻烦，而且还危险。玻璃窗就是主要问题之一，玻璃窗是一种采光性很好的建筑材料，很多高层的建筑都会使墙面的大片面积都是使用玻璃窗。但是玻璃上有一个很重要的缺点，就是清洗比较困难，往往需要很高的人工成本或者是很难的操作流程，而且高空清洁也是只是一种高危性工作，把清洁技术的提升，也提高了国民的生产水平还舒适的生活环境，因此，亟待一种改进的技术来解决现有技术中所存在的这一问题。

技术实现要素：

3.本实用新型的目的在于提供一种新型可移动户外清洁机器人，重量轻、成本低、便于移动、携带方便、功能全、安全性能高，且可以利用吸收的太阳能、风能进行电能转换，形成自身能量，从而使机器人清洁工具达到更环保的清洁功能，以解决上述背景技术中提出的问题。
4.为实现上述目的，本实用新型提供如下技术方案：一种新型可移动户外清洁机器人，包括机器人本体和装置控制器；所述机器人本体前端设置有识别器，所述机器人本体还设置有吸污垢器、高纤维吸水清洁布、清洁转动刷、环保清洁剂仓、吸附轮及烘干机，所述机器人本体内部还设置有储水空间、感应设备及无线控制系统；所述装置控制器包括太阳能发电机装置和风力发电装置，所述太阳能发电机装置和风力发电装置均与储能电池相连，所述储能电池设置于机器人本体的内部，所述储能电池与吸污垢器的气泵、清洁转动刷的驱动电机、吸附轮的驱动电机、烘干机、感应设备及无线控制系统相连。
5.优选的，所述感应设备包括温度感应器、气味感应器和湿度感应器。
6.优选的，所述吸附轮有四个，所述吸附轮表面均匀设置有若干个吸盘，四肢吸附便于稳定位置，提高安全性。
7.优选的，所述太阳能发电机装置包括太阳能电池板，所述太阳能电池板设置于机器人本体的外侧表面，所述太阳能电池板与储能电池相连，所述太阳能电池板外部设置有透明吸热玻璃层，所述透明吸热玻璃层外部设置有透明玻璃层。
8.优选的，所述风力发电装置包括风轮、轴杆及发电机，所述风轮通过轴杆设置于机器人本体的外侧表面，所述轴杆远离风轮一端设置于机器人本体的内部并设置有齿轮，所述齿轮与发电机啮合，所述发电机与储能电池相连。
9.与现有技术相比，本实用新型的有益效果是：
10.本实用新型结构合理，重量轻、成本低、便于移动、携带方便、功能全、安全性能高，且可以利用吸收的太阳能、风能进行电能转换，形成自身能量，从而使机器人清洁工具达到更环保的清洁功能。
附图说明

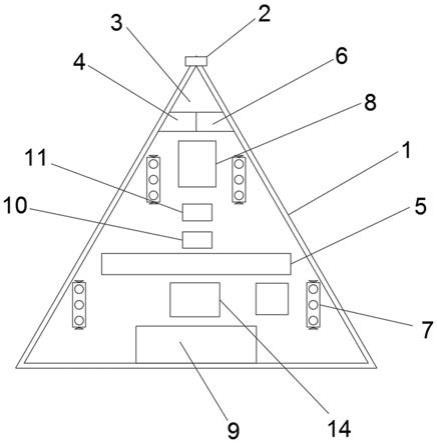

11.图1为本实用新型内部结构示意图。
12.图2为本实用新型俯视结构示意图。
13.图3为太阳能发电机装置截面结构示意图。
14.图4为风力发电装置结构示意图。
15.图中：机器人本体1、识别器2、吸污垢器3、高纤维吸水清洁布4、清洁转动刷5、环保清洁剂仓6、吸附轮7、烘干机8、储水空间9、感应设备10、无线控制系统11、太阳能发电机装置12、风力发电装置13、储能电池14、太阳能电池板121、透明吸热玻璃层122、透明玻璃层123、风轮131、轴杆132、发电机133。
具体实施方式
16.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
17.请参阅图1
‑
2，本实用新型提供一种技术方案：一种新型可移动户外清洁机器人，包括机器人本体1和装置控制器；机器人本体1前端设置有识别器2，机器人本体1还设置有吸污垢器3、高纤维吸水清洁布4、清洁转动刷5、环保清洁剂仓6、吸附轮7及烘干机8，吸附轮7有四个，吸附轮7表面均匀设置有若干个吸盘，机器人本体1内部还设置有储水空间9、感应设备10及无线控制系统11，感应设备10包括温度感应器、气味感应器和湿度感应器；装置控制器包括太阳能发电机装置12和风力发电装置13，太阳能发电机装置12和风力发电装置13均与储能电池14相连，储能电池14设置于机器人本体1的内部，储能电池14与吸污垢器3的气泵、清洁转动刷5的驱动电机、吸附轮7的驱动电机及烘干机8相连。
18.如图3所示，太阳能发电机装置12包括太阳能电池板121，太阳能电池板121设置于机器人本体1的外侧表面，太阳能电池板121与储能电池14相连，太阳能电池板121外部设置有透明吸热玻璃层122，透明吸热玻璃层122外部设置有透明玻璃层123。
19.如图4所示，风力发电装置13包括风轮131、轴杆132及发电机133，风轮131通过轴杆132设置于机器人本体1的外侧表面，轴杆132远离风轮131一端设置于机器人本体1的内部并设置有齿轮，齿轮与发电机133啮合，发电机133与储能电池14相连。
20.使用方法及原理：将机器人泵体放置在高处的玻璃窗上，通过吸附轮7对窗体实现吸附移动，通过吸污垢器3、高纤维吸水清洁布4及清洁转动刷5对玻璃仓进行清理，并且通过烘干机8进行烘干，通过太阳能发电机装置12和风力发电装置13实现发电，利用高空室外充足的环保能源转换成自身能源，体内无线控制，方便操作控制，在何处何地控制，烘干机8在潮湿地区或不易风干，采用烘干技术，以免造成墙体的损坏，高纤维吸水清洁布4，便于锁水分，不滴污水，清洁更干净，吸污垢器3吸附功能，解决难清理的顽固污渍，提高清洁程度，
采用带有若干个吸盘的吸附轮7，提高了机器的稳定性。本实用新型结构合理，重量轻、成本低、便于移动、携带方便、功能全、安全性能高，且可以利用吸收的太阳能、风能进行电能转换，形成自身能量，从而使机器人清洁工具达到更环保的清洁功能。
21.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
