本实用新型涉及食品商铺设备领域，具体而言，涉及一种冰柜拓展架。

背景技术：

贩卖鲜食的食品商铺空间十分有限，通常在几平米的小商铺内既要有原材料还要有加工设备，还需要提供贩卖窗口，而目前的做法往往是将储存空间上提，利用墙面空间，有时候甚至冷冻设备也需要挂设在墙上，或者违反城市管理条例将冰柜推到店铺外的街上。

这样的设置，一方面不安全，另一方面也影响了城市管理。

技术实现要素：

本实用新型提供了一种冰柜拓展架，旨在解决现有技术中冰柜拓展架存在的上述问题。

本实用新型是这样实现的：

一种冰柜拓展架，包括主架、副架和至少一个料盆；

所述主架包括搁置板和设置于所述搁置板两侧的支撑件，两个所述支撑件之间形成放置空间，

所述副架能够放置到所述放置空间内；

所述副架的上方设置有一对平行滑轨；所述料盆具有开口，在所述开口处设置有翻边，所述翻边用于与两根所述平行滑轨抵接配合；

至少其中一个所述支撑件远离所述搁置板一端设置有向远离所述搁置板的方向延伸的固定板，所述固定板用于抵接冰柜的侧边缘。

在本实用新型的一种实施例中，所述搁置板远离所述支撑件的一面为搁置面，在所述搁置面上设置有围栏。

在本实用新型的一种实施例中，所述围栏具有开口侧，所述搁置板靠近所述放置空间的一侧设置有与所述开口侧对应的接料盘。

在本实用新型的一种实施例中，还包括挡板，所述支撑件远离所述搁置板的一端为支撑端，所述挡板可拆卸地设置在所述支撑端与所述开口侧对应的一侧。

在本实用新型的一种实施例中，在所述支撑端与所述开口侧对应的一侧设置有挂钩，所述挡板上设置有与所述挂钩对应的挂孔。

本实用新型的有益效果是：本实用新型通过上述设计得到的冰柜拓展架，使用时，通过主架放置公用型比较强的物品，比如各种酱料、香料，还有手套、纸巾。而在副架上设置料盆后，可以在料盆内容置需要售卖的特色食品，比如各式菜品、冰淇淋、冰粉配料。通过固定板的设置，来固定主架与冰柜的相对位置，避免主架在冰柜上滑移。额外设置的挡板一方面可以固定副架的位置，避免取放料盆的时候不小心拖出副架，另一方面，挡板可以作为压制纸单的压板，在客户下订单并打印后，压在挡板下方以固定纸质订单。

附图说明

为了更清楚地说明本实用新型实施方式的技术方案，下面将对实施方式中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了本实用新型的某些实施例，因此不应被看作是对范围的限定，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他相关的附图。

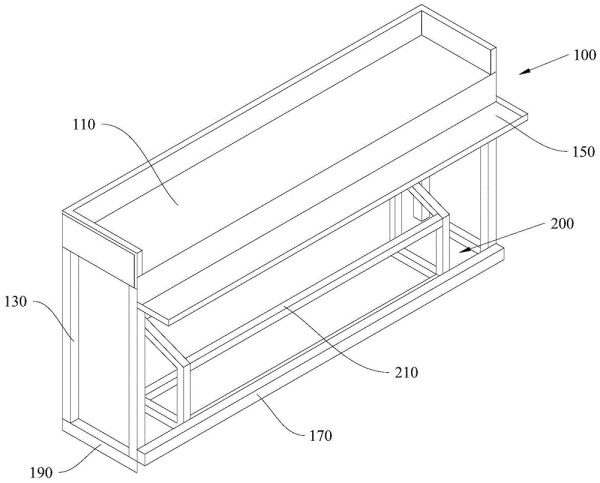

图1是本实用新型实施方式提供的冰柜拓展架的结构示意图；

图2是本实用新型实施方式提供的冰柜拓展架取下挡板之后的第一视角的结构示意图；

图3是图2中a区域的局部放大图；

图4是本实用新型实施方式提供的冰柜拓展架取下挡板之后的第二视角的结构示意图；

图5是本实用新型实施方式提供的料盆的结构示意图。

图标：100-主架；200-副架；300-料盆；110-搁置板；130-支撑件；210-平行滑轨；310-翻边；111-围栏；150-接料盘；170-挡板；131-挂钩；190-固定板。

具体实施方式

为使本实用新型实施方式的目的、技术方案和优点更加清楚，下面将结合本实用新型实施方式中的附图，对本实用新型实施方式中的技术方案进行清楚、完整地描述，显然，所描述的实施方式是本实用新型一部分实施方式，而不是全部的实施方式。基于本实用新型中的实施方式，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施方式，都属于本实用新型保护的范围。因此，以下对在附图中提供的本实用新型的实施方式的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施方式。基于本实用新型中的实施方式，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施方式，都属于本实用新型保护的范围。

在本实用新型的描述中，需要理解的是，指示方位或位置关系的术语为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

在本实用新型中，除非另有明确的规定和限定，第一特征在第二特征之上或之下可以包括第一和第二特征直接接触，也可以包括第一和第二特征不是直接接触而是通过它们之间的另外的特征接触。而且，第一特征在第二特征之上、上方和上面包括第一特征在第二特征正上方和斜上方，或仅仅表示第一特征水平高度高于第二特征。第一特征在第二特征之下、下方和下面包括第一特征在第二特征正下方和斜下方，或仅仅表示第一特征水平高度小于第二特征。

实施例

本实施例提供了一种冰柜拓展架，请参阅图2、图4和图5，这种冰柜拓展架，包括主架100、副架200和至少一个料盆300；

主架100包括搁置板110和设置于搁置板110两侧的支撑件130，两个支撑件130之间形成放置空间，副架200能够放置到放置空间内；

副架200的上方设置有一对平行滑轨210；料盆300具有开口，在开口处设置有翻边310，翻边310用于与两根平行滑轨210抵接配合；至少其中一个支撑件130远离搁置板110一端设置有向远离搁置板110的方向延伸的固定板190，固定板190用于抵接冰柜的侧边缘。

通过主架100放置公用型比较强的物品，比如各种酱料、香料，还有手套、纸巾。而在副架200上设置料盆300后，可以在料盆300内容置需要售卖的特色食品，比如各式菜品、冰淇淋、冰粉配料。通过固定板190的设置，来固定主架100与冰柜的相对位置，避免主架100在冰柜上滑移。通过冰柜拓展架充分利用了冰柜上面的空间，且将储存设备与贩卖窗口合一，也方便运营操作。

在本实施例中，搁置板110远离支撑件130的一面为搁置面，在搁置面上设置有围栏111。围栏111具有开口侧，搁置板110靠近放置空间的一侧设置有与开口侧对应的接料盘150。

通过围栏111来保证放置到搁置面上的瓶瓶罐罐的安全。而开口的设置，方便工作人员的取用。接料盘150可以承接漏出的酱料，避免搁置板110上的液体滴落到料盆300内。另外接料盘150内本身也可以放置一些东西，作为补充的储存空间使用。

请参阅图1，在本实施例中，还包括挡板170，支撑件130远离搁置板110的一端为支撑端，挡板170可拆卸地设置在支撑端与开口侧对应的一侧。

挡板170一方面可以固定副架200的位置，避免取放料盆300的时候不小心拖出副架200，另一方面，挡板170可以作为压制纸单的压板，在客户下订单并打印后，压在挡板170下方以固定纸质订单。

请参阅图2和图3，在本实施例中，在支撑端与开口侧对应的一侧设置有挂钩131，挂钩131的端部朝向搁置板110的一端延伸，挡板170上设置有与挂钩131对应的挂孔。

通过挂钩131的设置，在挂钩131与挂孔配合时，使得挡板170只能上下移动，而不会向远离放置空间的方向移动。这样即可将副架200关到放置空间内，另外压制纸质订单时，可以轻易的抬起、归位。

以上所述仅为本实用新型的优选实施方式而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
