自制床头小LED节能灯

使用智能控制系统，能自动调节LED灯亮度。 #生活常识# #环保节能技巧# #LED灯泡#

　　新颖实用的床头小夹灯(或移动式工作灯)是采用超高亮、低功耗、长寿命的LED新颖光源设计制作的，具有外观小巧、光效高，功耗低(极省电)、寿命长等突出优点，该灯的

电源开关

是用较短的

电源

线由灯壳引出，挂在床头(枕头)边上，使用非常方便(尤其适合老人晚间起居照明)。

　　一、电路工作原理

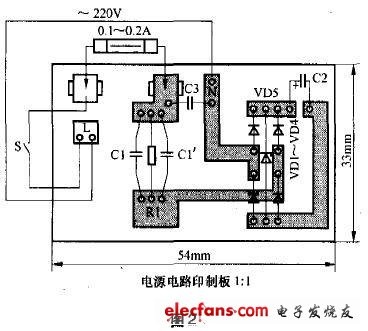

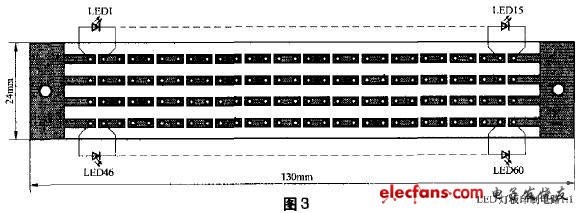

　　床头小夹灯电原理图如图1所示。这是一种电容限流“降压”整流源和负载超高亮发光二极管相结合的照明电路。它是利用电容c1在交流220V电路中所产生的阻抗(即容抗XC1)将交流电流限制或“锁定”到负载LED所需电流值，再经VD1～VD4整流，C2滤波为LED1～LED60供电(注：图1中VD5是瞬变电压抑制二极管，目的是拦截≥48V电压加到负载，确保LED安全运行，C3作用是滤除窜入电源频率较高的脉冲杂波)。它的印制电路见图2，LED灯板印制电路见图3。

　　二、特点

　　图1中限流“降压”电容C1仅与交流电源起能量交换作用，只存在一定无功损耗，本身并不消耗有功功率，显然有利节电(相对电阻降压而言)。由此而省去了一个体积较大的电源变压器，既节约了制作成本又缩小了灯具的体积。负载使用超高亮、低功耗LED新光源，这两者有机结合是提高灯具能效的较佳途径(该灯功耗约3.2W左右而实际亮度可与老式8W日光台灯媲美)。

　　三.元器件选择和调试

　　图1中都是些极普通的易购元器件，各参数已经标明，下面着重介绍LED的选择。

　　LED选用超高亮(白光)发光二极管，俗称“草帽管”，其主要参数为：工作电压(VF)3.0V～3.2V;亮度≥800mcd;工作电流(IF)18mA～20mA;光发散角≥120°(适合照明)。

　　选管注意：(1)在统一工作电压(即测试电压)情况下各管电流误差应尽量控制在±15%之内。(2)用万用表R×10k挡测试每一只LED正反向电阻，反向电阻越大越好，以万用表指针不动为佳。

　　只要各元器件质量保证(尤其是LED)，按图1正确焊接装配，一装即成。制作总成本约三十几元，有兴趣的电子爱好者不妨一试。

　　四.灯壳制作

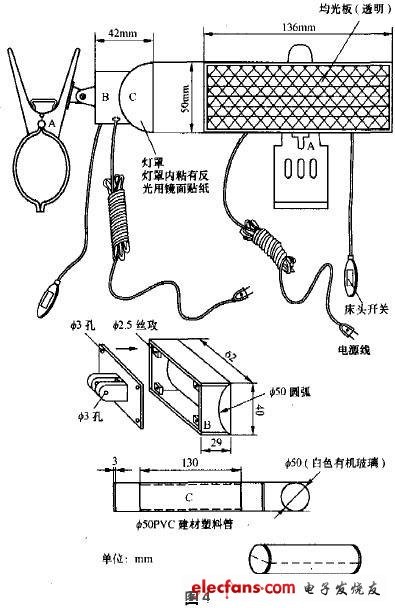

　　灯壳的加工尺寸示于图4。A为塑料凉衣夹(超市有卖)。B为电源盒，用2mm～3mm厚的有机玻璃按图4-B加工，完成后用“101”瞬间粘接剂与灯罩“C”胶接。C为灯罩，取一段中50mm、长130mm的PVC建材塑料管，两端用锉刀锉平，再用2mm～3mm厚白色有机玻璃加工成两块直径为50mm的圆片，用“101”胶水将上述两块圆片粘封在PVC塑料管两端，待胶水干透后(一般需3小时～4小时)，用锉刀修去“毛边”，然后按图4-C虚线所示用“细牙”钢锯纵向等分锯开，再用砂皮磨平，这样，一下子就做成两只灯罩，再取用其中一只灯罩，在灯

　　罩内左右两侧分别粘接两只“柱头”，以便在装配时固定LED灯板用(该“柱头”可用3mm厚有机玻璃加工成12mm x 10mm的小方块，并在该小方块上事先攻好2.5mm的丝攻孔。为增强反光，在灯罩内和LED灯板正面都要粘接“镜面”贴纸(即镜面即字贴)，装潢店有售，价格很便宜，该镜面即字贴看上去像反光极好的“金属膜”，但在电气上是绝缘的，将它粘贴在LED灯板上不会发生短路。
