一种住宅环境监测系统的制作方法

室内空气质量监测系统是生态住宅的标准配置 #生活乐趣# #生活质量# #绿色生活方式# #生态住宅#

本实用新型涉及一种监测系统，更具体地说，它涉及一种住宅环境监测系统。

背景技术：

据统计，人的一生90%时间在室内度过，健康建筑对人体健康意义重大。住宅内，人们比较关注环境因子包括空气、水、噪音等，而这些环境因子一般都是住户自身感受的，没有量化，而且每个人对环境因子的感知是不一样的，因此无法对环境因子进行准确地判断，不能确定住宅环境的好坏。

技术实现要素：

本实用新型克服了住宅的居住环境不能准确判断的不足，提供了一种住宅环境监测系统，它能实时监测住宅的居住环境，对环境因子进行量化，及时准确地对居住环境的好坏进行判断。

为了解决上述技术问题，本实用新型采用以下技术方案：一种住宅环境监测系统，包括安装在室内天花板边缘的一圈导轨、滑动安装在导轨上的检测座、安装在室内的显示器，检测座沿导轨移动，检测座上安装控制器、均电连接到控制器的甲醛传感器、tvoc传感器、pm2.5传感器、二氧化碳传感器、噪声传感器、照度传感器、温度传感器、湿度传感器，控制器将数据传送到显示器显示。

住宅环境监测系统工作时，安装在检测座上的甲醛传感器、tvoc传感器、pm2.5传感器、二氧化碳传感器、噪声传感器、照度传感器、温度传感器、湿度传感器对室内的甲醛、tvoc、pm2.5、二氧化碳、噪声、照度、温度、湿度进行检测量化，检测的数据传递到控制器，控制器对数据整理后传送到显示器进行显示，使户主能够通过显示的量化数据直观地了解室内的环境状况。室内环境监测时，检测座滑动安装在导轨上，随导轨的布设路径周向循环移动，检测范围大，检测准确度高。这种住宅环境监测系统能实时监测住宅的居住环境，对环境因子进行量化，及时准确地对居住环境的好坏进行判断。

作为优选，还包括安装在入户水管上的水质检测器，水质检测器用于检测水质的浊度、余氯、ph值、电导率，水质检测器将数据传送到显示器显示。住宅环境监测系统还可通过水质检测器对入户水源进行水质检测，并将数据通过显示器显示。

作为优选，导轨上设有滑槽，滑槽两侧壁上设有支撑凸起，检测座上端连接有连接柱，连接柱上端连接滑座，滑座适配安装在滑槽中，连接柱置于两支撑凸起之间，滑座两侧均安装由电机带动转动的滚轮，两滚轮分别支撑在两支撑凸起上表面上。电机带动滚轮转动，从而使整个检测座沿导轨的布设路径移动，移动平稳可靠。两支撑凸起对检测座起到了很好的支撑作用。

作为优选，连接柱朝向支撑凸起的侧面上安装滚珠。检测座移动过程中左右出现偏差时，滚珠与支撑凸起侧壁接触，减小了接触面积，降低了阻力。

作为优选，两支撑凸起的上表面上均设有导电条，滚轮外壁上设有导电套，导电套支撑在导电条上，两滚轮之间连接转轴，转轴外壁设有绝缘套，转轴两端部位置的绝缘套外壁上均设有导电环，导电环与导电套接触导通，滑座内和导电环对应设有导电座，导电座上设有呈内凹弧形的接触面，接触面与导电环外壁贴合，滑座内安装变压器，两导电座均与变压器电连接，变压器上设置供电接口，转轴上设有从动齿轮，电机输出轴上安装主动齿轮，主动齿轮与从动齿轮啮合传动。

两导电条分别连接市电的火线和零线，整个过程中检测座同一侧的导电条、导电套、导电环、导电座始终导通，将市电传送到变压器进行变压后给检测座上用电设备供电，用电方便。

作为优选，滑座上端紧固连接防护罩，防护罩呈倒u形结构，防护罩两侧分别靠近滑槽的两侧壁设置，滚轮置于防护罩与滑座侧壁之间。防护罩对滑座和滚轮起到了很好的防护作用。

作为优选，检测座上安装摄像头，摄像头电连接控制器。摄像头便于监控室内情况。

与现有技术相比，本实用新型的有益效果是：住宅环境监测系统能实时监测住宅的居住环境，对环境因子进行量化，及时准确地对居住环境的好坏进行判断。

附图说明

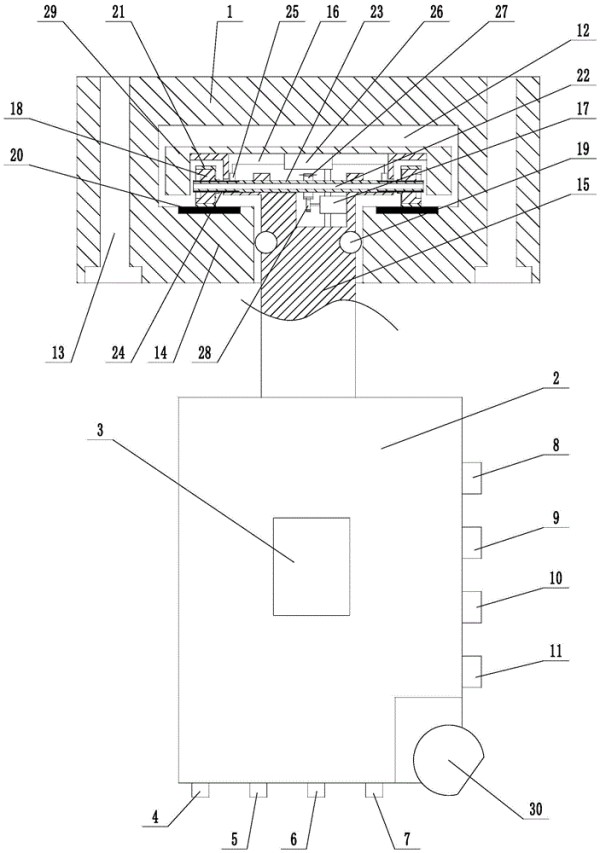

图1是本实用新型的一种结构示意图；

图2是本实用新型的导轨的布设示意图；

图中：1、导轨，2、检测座，3、控制器，4、甲醛传感器，5、tvoc传感器，6、pm2.5传感器，7、二氧化碳传感器，8、噪声传感器，9、照度传感器，10、温度传感器，11、湿度传感器，12、滑槽，13、沉头孔，14、支撑凸起，15、连接柱，16、滑座，17、电机，18、滚轮，19、滚珠，20、导电条，21、导电套，22、转轴，23、绝缘套，24、导电环，25、导电座，26、变压器，27、从动齿轮，28、主动齿轮，29、防护罩，30、摄像头。

具体实施方式

下面通过具体实施例，并结合附图，对本实用新型的技术方案作进一步的具体描述：

实施例：一种住宅环境监测系统（参见附图1、附图2），包括安装在室内天花板边缘的一圈导轨1、滑动安装在导轨上的检测座2、安装在室内的显示器，还包括安装在入户水管上的水质检测器，水质检测器用于检测水质的浊度、余氯、ph值、电导率，检测座沿导轨移动，检测座上安装控制器3、均电连接到控制器的甲醛传感器4、tvoc传感器5、pm2.5传感器6、二氧化碳传感器7、噪声传感器8、照度传感器9、温度传感器10、湿度传感器11，控制器将数据传送到显示器显示。水质检测器将数据传送到显示器显示。导轨上设有滑槽12，导轨上滑槽左右两侧间隔设有若干个沉头孔13，沉头孔便于导轨与天花板的连接固定，滑槽两侧壁上设有支撑凸起14，检测座上端连接有连接柱15，连接柱上端连接滑座16，滑座适配安装在滑槽中，连接柱置于两支撑凸起之间，滑座两侧均安装由电机17带动转动的滚轮18，两滚轮分别支撑在两支撑凸起上表面上。连接柱朝向支撑凸起的侧面上安装滚珠19。两支撑凸起的上表面上均设有导电条20，滚轮外壁上设有导电套21，导电套支撑在导电条上，两滚轮之间连接转轴22，转轴外壁设有绝缘套23，转轴两端部位置的绝缘套外壁上均设有导电环24，导电环与导电套接触导通，滑座内和导电环对应设有导电座25，导电座上设有呈内凹弧形的接触面，接触面与导电环外壁贴合，滑座内安装变压器26，两导电座均与变压器电连接，变压器上设置供电接口，转轴上设有从动齿轮27，电机输出轴上安装主动齿轮28，主动齿轮与从动齿轮啮合传动。滑座上端紧固连接防护罩29，防护罩呈倒u形结构，防护罩两侧分别靠近滑槽的两侧壁设置，滚轮置于防护罩与滑座侧壁之间。检测座上安装摄像头30，摄像头电连接控制器。控制器与显示器之间以及水质检测器与显示器之间均通过无线传输的方式传递数据。

住宅环境监测系统工作时，安装在检测座上的甲醛传感器、tvoc传感器、pm2.5传感器、二氧化碳传感器、噪声传感器、照度传感器、温度传感器、湿度传感器对室内的甲醛、tvoc、pm2.5、二氧化碳、噪声、照度、温度、湿度进行检测量化，检测的数据传递到控制器，控制器对数据整理后传送到显示器进行显示，使户主能够通过显示的量化数据直观地了解室内的环境状况。室内环境监测时，检测座滑动安装在导轨上，随导轨的布设路径周向循环移动，检测范围大，检测准确度高。住宅环境监测系统还可通过水质检测器对入户水源进行水质检测，并将数据通过显示器显示。这种住宅环境监测系统能实时监测住宅的居住环境，对环境因子进行量化，及时准确地对居住环境的好坏进行判断。

以上所述的实施例只是本实用新型较佳的方案，并非对本实用新型作任何形式上的限制，在不超出权利要求所记载的技术方案的前提下还有其它的变体及改型。
