（十）熔渣干法粒化及余热回收工艺装备技术

　　1.技术适用范围

　　适用于钢铁行业高温熔渣水淬工艺节能技术改造。

　　2.技术原理及工艺

　　熔渣通过离心机械粒化增加换热面积，结合强制一次风冷原理，实现高炉渣快速冷却和一次余热回收，粒化后熔渣性能不低于水淬工艺；再采用回转式逆流余热回收装置对已凝结渣粒进行二次余热回收，提高余热回收率。熔渣干法粒化及余热回收工艺流程如图所示。

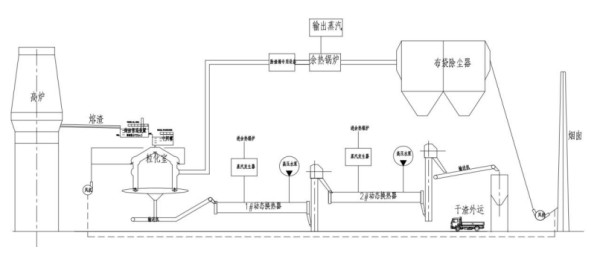

熔渣干法粒化及余热回收工艺流程图

　　3.技术指标

　　（1）系统热效率：≥60%；

　　（2）熔渣处理能力：60 吨/小时；

　　（3）粒径分布均匀（渣直径小于 1.5 毫米的超过 90%）。

　　4.技术功能特性

　　（1）采用基于熔渣自身电阻加热的储渣保温装置和中间罐控流装置，解决熔渣间断出渣与余热回收连续性矛盾；

　　（2）采用强制旋流冷却碰壁式粒化室结构，减小设备尺寸，强化换热过程；

　　（3）采用旋转密封式高温渣粒连续排料装置，确保粒化室的气密性，实现连续排渣。

　　5.应用案例

　　该项目为研发类技术，暂无推广案例。技术提供单位为北京中冶设备研究设计总院有限公司。

　　6.预计到 2025 年行业普及率及节能减排能力

　　预计到 2025 年行业普及率可达到 1%。可实现节约标准煤 13万吨/年，减排 CO2 36 万吨/年。
