对于一般音乐爱好者来讲，单独购买一台CD机用来欣赏音乐恐怕不太划算，现在CD机由于市场萎缩，定价都在1000以上。相信不少音乐爱好者依然像我一样怀念使用卡带和CD的日子，也许你也正想在卧室也搭建一个小音响窝，那么不仿仔细阅读这篇文章，自己动手制作一个简单的CD机，祝您成功。

主要材料：

所需工具：

  螺丝刀  电烙铁  毛刷  润滑油

制作步骤：

第1步：

由于是旧光驱，年代比较久远，我们需要对它进行拆解检测并清理，以保证光驱正常安静的运行。将光驱用外置开关电源供电，仔细听光驱是否运转，如果有转动声说明主轴电机部分还在运转。然后按“OPEN”键，看看光驱门能否打开，如果光驱门能开启说明光驱的仓门机构正常运行。此时不要将仓门关上，断开电源，将光驱翻转过来。

第2步：

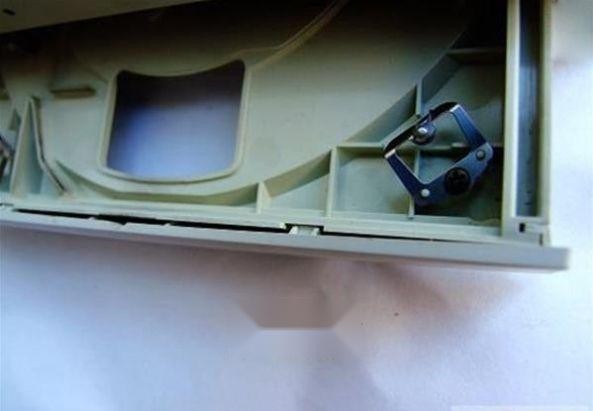

仔细观察仓门前面有一个档板，用挂钩结构固定在仓门上，我们将它取下。然后就能将光驱的面板拆除。最后将光驱的底板上4颗螺钉卸下拆除底板，光驱的电路主板就能看到了。

第3步：

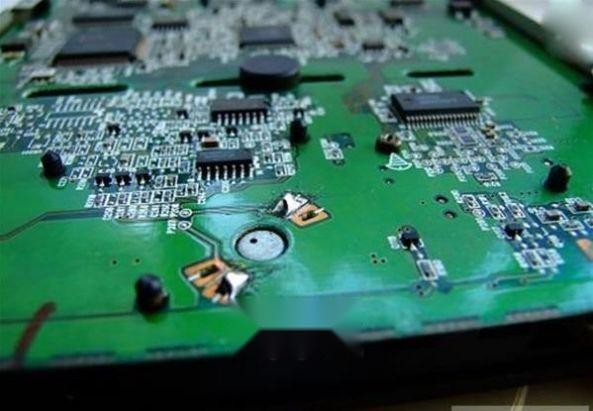

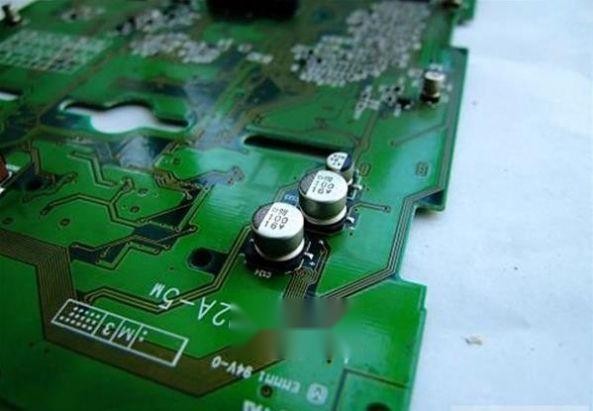

电路主板上一般有固定螺钉，全部将其卸下。然后可以看到仓门电机（通常）是直接焊接在电路主板的，我们要将焊接点的焊锡去掉，将仓门电机与电路板分离。最后取下电路主板上的排线，我们就能将电路主板分离了。

第4步：

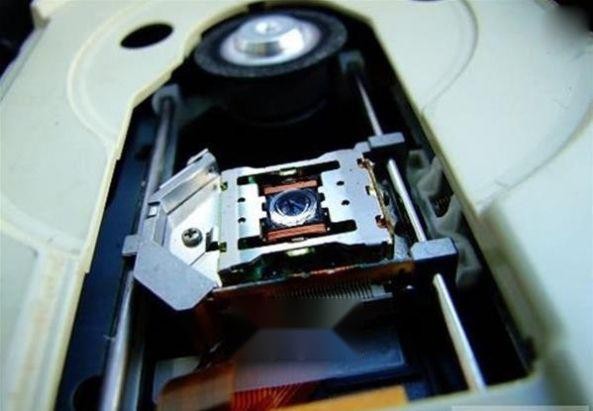

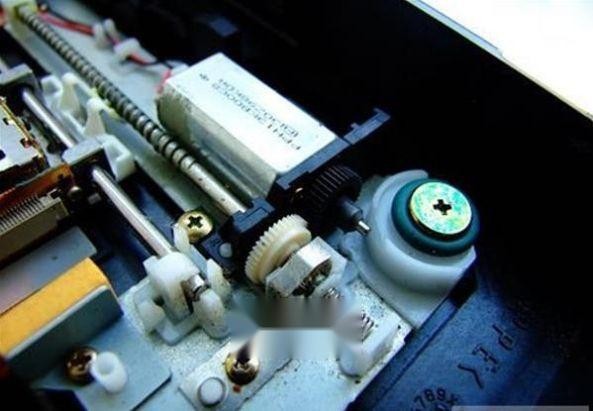

电路板拆除之后，我们就能看到机芯的内部了，首先我们要将机芯内部的灰尘清除。然后检查各种传动结构。

第5步：

将仓门彻底取下，就更能方便的清理机芯内部。

第6步：

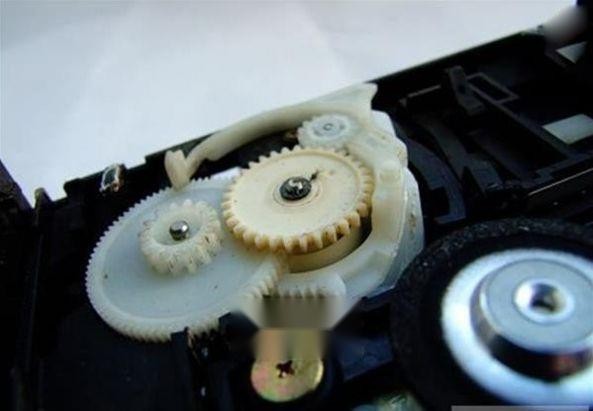

这个部位便是仓门传动齿轮组，年代久远缺少维护，润滑油已经干枯，在仓门运动的时候会发出比较大的噪音（甚至无法打开仓门）。我们要先用毛刷将齿轮上干燥固化的润滑油与灰尘的混合物，然后重新上油。

第7步：

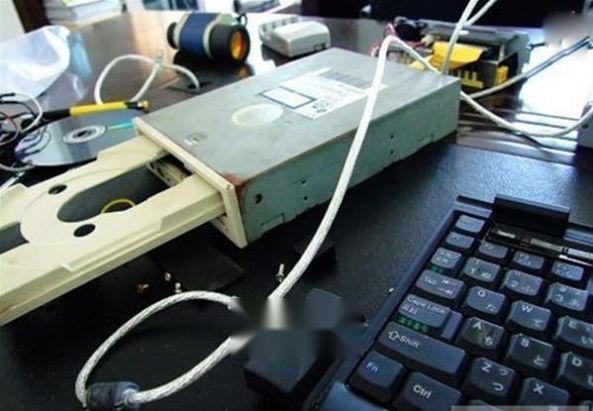

将光驱装好，连在电脑上，看看能否认盘读碟，如果OK，你的光驱就可以正常使用了。但是如果不能读碟，说明你的光驱已经OVER，你只能换一个光驱使用了。

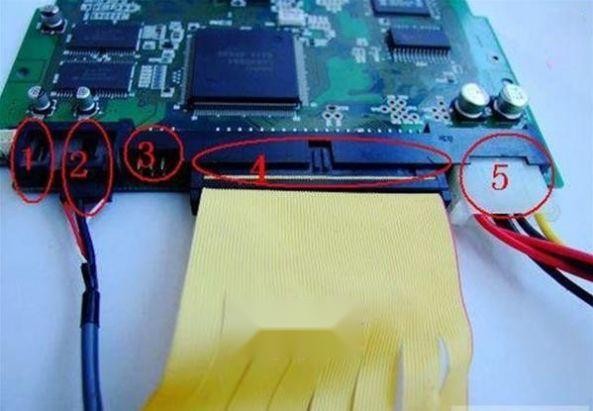

第8步：

1， 数字音频输出，也就是说我们以后可以通过扩展独立解 码器获得更佳的音质。

2， 模拟音频输出，用于连接功放。

3， 主；从盘选择跳线，这里我们不用考虑。

4， IDE接口

5， 电源接口

第9步：

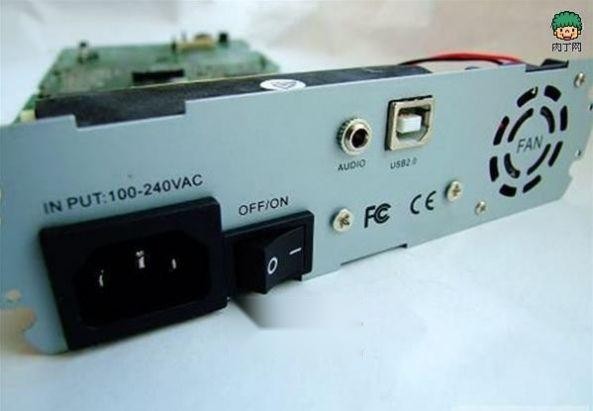

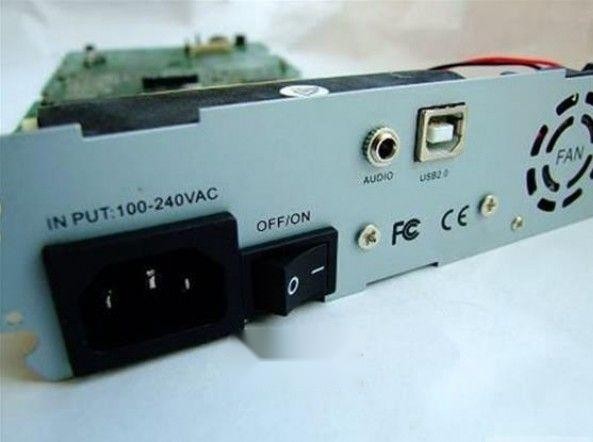

上图为光驱盒的接口，对于动手能力强的朋友，我们建议升级一下AUDIO输出接口，并建议打磨一下内置的开关电源，甚至可以使用外置变压器供电。当然我们还可以扩展一个数字音频输出用于连接独立解码器。
