生活废水回收再利用方法及技术

学习回收再利用技术，如废纸再生书籍 #生活乐趣# #日常生活乐趣# #环保生活实践# #家庭DIY乐趣#

　　申请日2016.06.24

　　公开(公告)日2016.08.31

　　IPC分类号E03C1/12; E03C1/122; E03B1/04

　　摘要

　　本发明涉及一种生活废水回收再利用方法及装置。主要解决了现有生活废水直接排放到下水管道没有回收利用的问题。其特征在于：所述水箱内接有清水控制器及3个信号发生器;集废水池两侧连接废水管及出水管，内部连接有油水分离器、过滤器、3个信号发生器;所述水箱通过上水管线连接水泵，水泵连接集废水池，水箱通过清水控制器连接清水管线。回收再利用方法包括将生活废水进入到集废水池中，再经过油水分离器、过滤器分离油水及杂质;通过微电脑智能控制器信号启动水泵通过出水管线将过滤后的废水给水箱供水。该生活废水回收再利用方法及装置，将生活用水处理后回收再利用，节约能源消耗及宝贵的水资源。

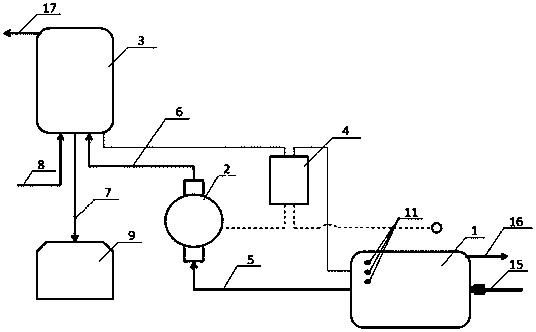

　　摘要附图



　　权利要求书

　　1.一种生活废水回收再利用装置，包括集废水池(1)、水箱(3)，其特征在于：所述水箱(3)内接有清水控制器(10)及3个信号发生器(11);所述集废水池(1)两侧分别连接废水管(15)及出水管(5)，集废水池(1)相对于连接废水管(15)一侧内部纵向截面连接有油水分离器(13)，集废水池(1)相对于出水管(5)一侧内部纵向截面连接过滤器(14)，集废水池(1)内部接有3个信号发生器(11);所述水箱(3)通过上水管线(6)连接水泵(2)，水泵(2)通过出水管线A(5)连接集废水池(1)，所述水箱(3)通过出水管线B(7)连接便池水箱(9)，所述水箱(3)通过清水控制器(10)连接清水管线(8)。

　　2.根据权利要求1所述的生活废水回收再利用装置，其特征在于：所述微电脑智能控制器(4)通过信号发生器(11)连接水箱(3)、水泵(2)、集废水池(1)。

　　3.根据权利要求1所述的生活废水回收再利用装置，其特征在于：所述油水分离器(13)与过滤器(14)平行放置。

　　4.根据权利要求1所述的生活废水回收再利用装置，其特征在于：所述油水分离器(13)为不锈钢过滤网，所述过滤器(14)为过滤毡。

　　5.根据权利要求1所述的生活废水回收再利用装置，其特征在于：所述集废水池(1)上部盖有上盖(12)，上盖(12)上开有孔眼。

　　6.根据权利要求1所述的生活废水回收再利用装置，其特征在于：距所述集废水池(1)及水箱(3)顶部2公分处分别设有自排水管A(16)、自排水管B(17)。

　　7.一种利用权利要求1所述的生活废水回收再利用装置进行生活废水回收再利用的方法，包括以下步骤：

　　(1)、生活废水通过废水管线(15)及上盖(12)进入到集废水池(1)中，进入集废水池(1)中的废水先经过油水分离器(13)进行油水分离，然后经过过滤器(14)去除杂质和小颗粒;通过分布在集废水池(1)底部、中部、顶部的3个信号发生器传给微电脑智能控制器(4)信号，启动水泵(2)，水泵(2)通过出水管线(5)抽取集废水池(1)内过滤后的废水，再通过上水管线(6)给水箱(3)供水;

　　(2)、当集废水池(1)和水箱(3)内都装满水时，通过集废水池(1)顶部设的自排水管A(16)将池内废水排入到连接的下水道，自动排除多余废水;当水箱(3)的水达到水箱顶部的上水线后，经过分布在上水线处、水箱中部、底部的3个信号发生器传给微电脑控制器(4)，控制水泵自停;然后水箱的水经过出水管线(7)给便池水箱(9)供水。

　　8.根据权利要求7所述的生活废水回收再利用方法，其特征在于：所述水箱(3)内废水超过上水线时，距水箱上口2公分处设有自排水管B(17)自动排水;所述上水线距水箱顶部3公分。

　　9.根据权利要求7所述的生活废水回收再利用方法，其特征在于：所述水箱(3)内设有缺水自动补给的清水控制器(10)，当没有废水回收时，通过清水控制器(10)经由清水管线(8)临时将清水补充进水箱(3)内。

　　10.根据权利要求7所述的生活废水回收再利用方法，其特征在于：所述上盖(12)上铺有按摩垫，按摩垫上分布的圆孔和圆球可滤掉废水中的头发等杂质。

　　说明书

　　生活废水回收再利用方法及装置

　　技术领域

　　本发明涉及废水回收技术领域，尤指涉及一种生活废水回收再利用方法及装置。

　　背景技术

　　水是地球上一切生命必不可少的基本物质，有水才能有生命。地球上的水储量虽然很大，但是淡水只约占全球水储量的2.5%，其中，大部分还分布在两极和高山的冰雪及永久冻十层中，难以利用，可利用的只约占其中30.4%。据统计，当今世界上有80多个国家，约20多亿人口面临淡水危机，其中26个国家的3亿多人口生活在缺水状态中。而中国也是一个严重缺水的国家，人均淡水资源仅为世界人均量的1/4。而且，生活用水量在不断增加，根据调研，一个家庭平均每天大约用水230升，每个月大约用水7吨左右，其中，洗衣服，洗澡，打扫卫生，冲厕所是最费水的。很多时候家庭中的洗漱盆以及洗澡后流出的废水大都是直接排放到下水管道中，没有被充分的利用，不仅给污水处理单位增加了工作量，加大了一次投资成本，还增加了能源消耗，更为重要的是浪费了宝贵的水资源，而且也给居民造成经济损失。所以，我们要认识到水对人类的重要性，节约用水已是迫在眉睫，当务之急。对于人口资源多的国家来说，水资源的节约就显得尤其重要了。

　　发明内容

　　本发明所要解决的技术问题是克服背景技术中存在的现有生活废水直接排放到下水管道没有回收利用的问题，而提供一种生活废水回收再利用装置，该生活废水回收再利用装置，将生活用水处理后回收再利用，节约能源消耗及宝贵的水资源，减少一次投资成本。本发明还提供一种生活废水回收再利用方法。

　　本发明解决其问题可通过如下技术方案来达到：该生活废水回收再利用装置，包括集废水池、水箱，所述水箱内接有清水控制器及3个信号发生器;所述集废水池两侧分别连接废水管及出水管，集废水池相对于连接废水管一侧内部纵向截面连接有油水分离器，集废水池相对于出水管一侧内部纵向截面连接过滤器，集废水池内部接有3个信号发生器;所述水箱通过上水管线连接水泵，水泵通过出水管线A连接集废水池，所述水箱通过出水管线B连接便池水箱，所述水箱通过清水控制器连接清水管线。

　　本发明还提供了一种生活废水回收再利用方法，包括以下步骤：

　　(1)、生活废水通过废水管线及上盖进入到集废水池中，进入集废水池中的废水先经过油水分离器进行油水分离，然后经过过滤器去除杂质和小颗粒;通过分布在集废水池底部、中部、顶部的3个信号发生器传给微电脑智能控制器信号，启动水泵，水泵通过出水管线抽取集废水池内过滤后的废水，再通过上水管线给水箱供水;

　　(2)、当集废水池和水箱内都装满水时，通过距集废水池顶部设的自排水管A将池内废水排入到连接的下水道，自动排除多余废水;当水箱的水达到水箱顶部的上水线后，经过分布在上水线处、水箱中部、底部的3个信号发生器传给微电脑控制器，控制水泵自停;然后水箱的水经过出水管线给便池水箱供水。

　　本发明与上述背景技术相比较可具有如下有益效果：该生活废水回收再利用装置，由于采用上述结构，将集废水池收集到的生活废水经过过滤处理后由智能水泵自动开启给水箱上水;水箱的水上满后智能水泵自动停止;水箱水位超过限度将多余水排出到便池水箱，当水箱内缺水时，通过清水控制器由清水管线向水箱内自动送水。该装置能够将生活用废水过滤处理后回收再利用，节约能源及宝贵的水资源 ，减少一次投资成本。单就以大庆市为例，每年可节约清水约3773.7万立方，数字非常可观。
