一种仿人手搓打局部快速洗涤装置的制作方法

使用湿巾擦拭手部也是一种方便快捷的方法 #生活技巧# #个人卫生技巧# #手部护理#

本发明属于衣物洗涤相关技术领域，具体涉及一种仿人手搓打局部快速洗涤装置。

背景技术：

目前市面上有的局部洗衣机主要是海尔的“小咕咚”局部洗衣机。“小咕咚”产品主要结构只有一个锤击头，优点是轻便易于携带，但是功能单一且鸡肋，导致销量并不太理想。此产品经过店家介绍，只能起到“预处理”作用，就是说通过这个可以提前捶打受污衣物表面，但是过后仍需要把处理过的衣物放入洗衣机清洗，达不到节能减排和方便的目的。市面上还有一款局部洗衣机是基于超声波原理设计的。这类局部洗衣机的主要原理是超声波的空化作用，优点仍然是便携、洗涤快速，但是也存在不可及时烘干、无漂洗过程、洗涤剂残留等不足，并且市场上相关产品质量不一，直接影响洗涤效果；且价格十分昂贵。

现有的洗衣机技术存在以下问题：目前市面上还没有成熟的局部洗衣烘干一体的洗衣机，家用洗衣机体积大、笨重，且洗涤周期一般超过50min，洗涤周期长，废水费电，在外无法携带使用，局部洗衣机只能起到“预处理”作用，不可及时烘干、无漂洗过程、洗涤剂残留等不足。

技术实现要素：

本发明的目的在于提供一种仿人手搓打局部快速洗涤装置，以解决上述背景技术中提出的家用洗衣机体积大、笨重、洗涤周期长、废水费电、在外无法携带使用、局部洗衣机只能起到“预处理”作用、不可及时烘干、无漂洗过程、洗涤剂残留问题。

为实现上述目的，本发明提供如下技术方案：一种仿人手搓打局部快速洗涤装置，包括送风管和洗涤机座，所述送风管安装在洗涤机座的左端圆周外壁上，所述送风管的左端内部设置有旋转电机，所述旋转电机的右端连接有叶片，所述叶片右侧的送风管内部设置有涡轮增压泵，所述涡轮增压泵的右侧设置有第一风道，所述洗涤机座的内部设置有洗涤内胆，所述洗涤内胆与洗涤机座夹层之间设置有第二风道，所述洗涤内胆的内部设置有驱动电机，所述驱动电机的上侧设置有下固定端盖，所述下固定端盖的上侧设置有偏心轮盘，所述偏心轮盘与驱动电机之间通过电机主轴固定连接，所述偏心轮盘的上端外壁上连接有偏心轮轴，所述偏心轮轴的上端连接有揉搓头，所述揉搓头的上侧设置有衣物上压端盖，所述衣物上压端盖的上侧设置有吸水纸巾，所述吸水纸巾的上侧设置有衣物下衬端盖，所述旋转电机与驱动电机均通过外部电源电性连接。

优选的，所述第一风道内部为中空的圆柱形结构，所述第一风道与第二风道之间保持相互连通状态。

优选的，所述旋转电机圆周外侧的送风管外壁上设置有密集小孔。

优选的，所述衣物上压端盖与衣物下衬端盖之间通过环形磁铁相吸附，所述衣物上压端盖与衣物下衬端盖的圆周直径相同，所述衣物上压端盖与衣物下衬端盖的圆心竖向在一条直线上。

优选的，所述揉搓头的上端外壁上设置有四个平滑凸起，所述揉搓头上端外壁平滑凸起的中心处设置有微小孔隙，所述揉搓头内部为中空结构，所述揉搓头的外部包裹一层竹纤维布料。

优选的，所述电机主轴的上端竖向穿过下固定端盖与偏心轮盘相连接，所述电机主轴、下固定端盖与偏心轮盘的圆心竖向在一条直线上。

优选的，所述偏心轮轴的上端竖向插入到揉搓头的下端内部，所述偏心轮轴与电机主轴的圆心竖向不在一条直线上。

与现有洗衣机技术相比，本发明提供了一种仿人手搓打局部快速洗涤装置，具备以下有益效果：

1、本发明通过在送风管内部设置了涡轮增压结构，而送风管外壁上设置了密集小孔，从而保证叶片可以顺利吸入空气，而空气经由密集小孔吸入后导入至送风管内部的涡轮增压泵，由于送风管内部第一风道与洗涤机座夹层中第二风道之间保持连通，在当空气吸入送风管后，通过送风管内部的涡轮增压泵增压后由第一风道输送至第二风道中，空气在第二风道狭缝中被导出后风速大大提升，从而实现对洗涤物的快速烘干，使设备能够在短时间内对局部污渍进行针对性洗涤后完成烘干一体化操作，减少洗涤负担；

2、本发明通过在揉搓头的上端表面设置了四个平滑凸起，而凸起的中央有微小孔隙，揉搓头内部为中空结构，揉搓头是装置的储存洗涤用水的部位，在装置高速振动中水流缓慢释放，达到润湿、漂洗的作用，而揉搓头的外部包裹一层竹纤维布料，能够增大揉搓头与竹纤维布料之间的摩擦力，大大加强了装置的清洁能力，揉搓头上端衣物上压端盖与衣物下衬端盖两结构之间通过环形磁铁进行吸附，起到夹持衣物的作用，衣物上压端盖与衣物下衬端盖在使用结束后可取下吸附在下端的下固定端盖上，从而方便携带，做到随时随用的使用效果，仿人手搓打局部快速洗涤装置能够局部针对性洗涤洗净度超过洗衣机整体机洗洗净度，局部洗涤用水不超过200ml，相比较洗衣机洗每次洗涤80l-150l用水量，具有显著的节能减排意义。

附图说明

附图用来提供对本发明的进一步理解，并且构成说明书的一部分，与本发明的实施例一起用于解释本发明，并不构成对本发明的限制，在附图中：

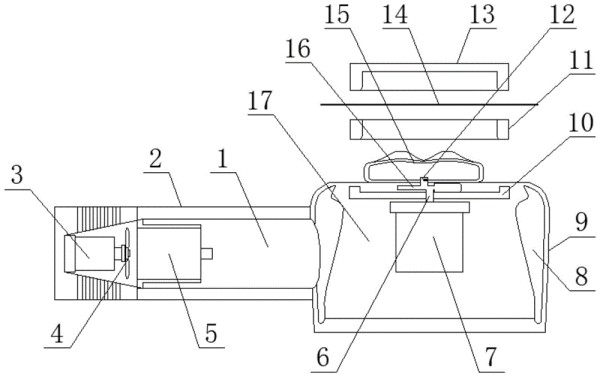

图1为本发明提出的一种仿人手搓打局部快速洗涤装置剖面结构示意图；

图2为本发明提出的第二风道剖面结构示意图；

图3为本发明提出的衣物下衬端盖与衣物上压端盖立体结构示意图；

图4为本发明提出的揉搓头剖面结构示意图；

图5为本发明提出的偏心轮盘立体结构示意图；

图6为本发明提出的偏心轮盘正视结构示意图；

图中：1、第一风道；2、送风管；3、旋转电机；4、叶片；5、涡轮增压泵；6、电机主轴；7、驱动电机；8、第二风道；9、洗涤机座；10、下固定端盖；11、衣物上压端盖；12、偏心轮轴；13、衣物下衬端盖；14、吸水纸巾；15、揉搓头；16、偏心轮盘；17、洗涤内胆。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

在本发明的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体式连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。

请参阅图1-6，本发明提供一种技术方案：一种仿人手搓打局部快速洗涤装置，包括送风管2和洗涤机座9，送风管2安装在洗涤机座9的左端圆周外壁上，送风管2的左端内部设置有旋转电机3，旋转电机3圆周外侧的送风管2外壁上设置有密集小孔，从而保证叶片4可以顺利吸入空气，而空气经由密集小孔吸入后导入至送风管2内部的涡轮增压泵5，由涡轮增压泵5增压后排向第一风道1，进而进入到第二风道8对洗涤衣物进行洗涤后的烘干操作，旋转电机3的右端连接有叶片4，叶片4右侧的送风管2内部设置有涡轮增压泵5，涡轮增压泵5的右侧设置有第一风道1，洗涤机座9的内部设置有洗涤内胆17，洗涤内胆17与洗涤机座9夹层之间设置有第二风道8，第一风道1内部为中空的圆柱形结构，第一风道1与第二风道8之间保持相互连通状态，在当空气吸入送风管2后，通过送风管2内部的涡轮增压泵5增压后由第一风道1输送至第二风道8中，根据伯努利原理v1s1＝v2s2，空气在第二风道8狭缝中被导出后风速大大提升，从而实现对洗涤物的快速烘干，使设备能够在短时间内对局部污渍进行针对性洗涤后完成烘干一体化操作，减少洗涤负担，洗涤内胆17的内部设置有驱动电机7，驱动电机7的上侧设置有下固定端盖10，下固定端盖10的上侧设置有偏心轮盘16，偏心轮盘16与驱动电机7之间通过电机主轴6固定连接，电机主轴6的上端竖向穿过下固定端盖10与偏心轮盘16相连接，电机主轴6、下固定端盖10与偏心轮盘16的圆心竖向在一条直线上，偏心轮盘16通过电机主轴6与驱动电机7相连接，在驱动电机7的驱动下带动偏心轮盘16进行高速旋转，从而使上端的揉搓头15进行相应的偏心旋转，对洗涤物进行揉搓洗涤。

一种仿人手搓打局部快速洗涤装置，包括偏心轮盘16的上端外壁上连接有偏心轮轴12，偏心轮轴12的上端连接有揉搓头15，偏心轮轴12的上端竖向插入到揉搓头15的下端内部，偏心轮轴12与电机主轴6的圆心竖向不在一条直线上，由于偏心轮轴12的中心位置不在电机主轴6轴心，在振动过程中引起揉搓头15结构的高速振动，从而实现振动与旋转相结合的揉搓洗涤方式，提升洗涤能力，缩短洗涤所消耗的时间，揉搓头15的上端外壁上设置有四个平滑凸起，揉搓头15上端外壁平滑凸起的中心处设置有微小孔隙，揉搓头15内部为中空结构，揉搓头15是装置的储存洗涤用水的部位，在装置高速振动中水流缓慢释放，达到润湿、漂洗的作用，而揉搓头15的外部包裹一层竹纤维布料，能够增大揉搓头15与竹纤维布料之间的摩擦力，大大加强了装置的清洁能力。

一种仿人手搓打局部快速洗涤装置，包括揉搓头15的上侧设置有衣物上压端盖11，衣物上压端盖11的上侧设置有吸水纸巾14，吸水纸巾14的上侧设置有衣物下衬端盖13，衣物上压端盖11与衣物下衬端盖13之间通过环形磁铁相吸附，衣物上压端盖11与衣物下衬端盖13的圆周直径相同，衣物上压端盖11与衣物下衬端盖13的圆心竖向在一条直线上，衣物下衬端盖13在使用时放置在待洗涤衣物污渍下方，在衣物下衬端盖13的凹槽内垫入吸水纸巾14，而衣物上压端盖11为上下贯通结构，洗涤时压在衣物上方，衣物上压端盖11与衣物下衬端盖13两结构之间通过环形磁铁进行吸附，起到夹持衣物的作用，衣物上压端盖11与衣物下衬端盖13在使用结束后可取下吸附在下端的下固定端盖10上，从而方便携带，做到随时随用的使用效果，旋转电机3与驱动电机7均通过外部电源电性连接。

本发明的工作原理及使用流程：本发明安装好过后，新型仿人手搓打局部快速洗涤装置主要由旋转电机3、叶片4、涡轮增压泵5、第一风道1、第二风道8、衣物下衬端盖13、衣物上压端盖11、揉搓头15、偏心轮盘16、下固定端盖10与驱动电机7等结构构成，新型仿人手搓打局部快速洗涤装置可应用于餐饮过程中造成的衣物上的小范围污渍的洗涤，也可用于生活中衣领袖口部位的洗涤，新型仿人手搓打局部快速洗涤装置在使用时可以将衣物下衬端盖13中铺垫一层吸水纸巾14，放置于待衣物洗涤污渍下方，将衣物上压端盖11通过磁力吸附在污渍上方，通过人工将洗涤剂涂抹在待洗涤污渍上，将揉搓头15内注入清水，将洗涤部分吸附在衣物上压端盖11，启动揉搓头15进行清洗，30s后关闭揉搓头15，重新涂抹洗涤剂，再次将洗涤部分吸附在衣物上压端盖11，启动揉搓头15，60s后取下揉搓头15及洗涤部分，取下衣物下衬端盖13及衣物上压端盖11，启动旋转电机3对洗涤部位进行烘干，能够在五分钟内完成洗涤烘干的全过程，洗涤后无可见污渍，洗净度接近人工手洗。

尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
