电子技术入门之维修基础知识

一、电容篇
1、电容在电路中一般用“C”加数字表示（如C25表示编号为25的电容）。电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。电容的特性主要是隔直流通交流。
电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。
容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)
电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。
2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。其中：1法拉=103毫法=106微法=109纳法=1012皮法
容量大的电容其容量值在电容上直接标明，如10 uF/16V
容量小的电容其容量值在电容上用字母表示或数字表示6
字母表示法：1m=1000 uF 1P2=1.2PF 1n=1000PF
数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。
如：102表示10×102PF=1000PF 224表示22×104PF=0.22 uF
3、电容容量误差表
符号 F G J K L M
允许误差 ±1% ±2% ±5% ±10% ±15% ±20%
如：一瓷片电容为104J表示容量为0. 1 uF、误差为±5%。
4、故障特点
在实际维修中，电容器的故障主要表现为：
（1）引脚腐蚀致断的开路故障。
（2）脱焊和虚焊的开路故障。
（3）漏液后造成容量小或开路故障。
（4）漏电、严重漏电和击穿故障。

二、二极管
晶体二极管在电路中常用“D”加数字表示，如： D5表示编号为5的二极管。
1、作用：二极管的主要特性是单向导电性，也就是在正向电压的作用下，导通电阻很小；而在反向电压作用下导通电阻极大或无穷大。正因为二极管具有上述特性，无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。
电话机里使用的晶体二极管按作用可分为：整流二极管（如1N4004）、隔离二极管（如1N4148）、肖特基二极管（如BAT85）、发光二极管、稳压二极管等。
2、识别方法：二极管的识别很简单，小功率二极管的N极（负极），在二极管外表大多采用一种色圈标出来，有些二极管也用二极管专用符号来表示P极（正极）或N极（负极），也有采用符号标志为“P”、“N”来确定二极管极性的。发光二极管的正负极可从引脚长短来识别，长脚为正，短脚为负。
3、测试注意事项：用数字式万用表去测二极管时，红表笔接二极管的正极，黑表笔接二极管的负极，此时测得的阻值才是二极管的正向导通阻值，这与指针式万用表的表笔接法刚好相反。
稳压二极管
稳压二极管在电路中常用“ZD”加数字表示，如：ZD5表示编号为5的稳压管。
1、稳压二极管的稳压原理：稳压二极管的特点就是击穿后，其两端的电压基本保持不变。这样，当把稳压管接入电路以后，若由于电源电压发生波动，或其它原因造成电路中各点电压变动时，负载两端的电压将基本保持不变。
2、故障特点：稳压二极管的故障主要表现在开路、短路和稳压值不稳定。在这3种故障中，前一种故障表现出电源电压升高；后2种故障表现为电源电压变低到零伏或输出不稳定。
常用稳压二极管的型号及稳压值如下表：
型号 1N4728 1N4729 1N4730 1N4732 1N4733 1N4734 1N4735 1N4744 1N4750 1N4751 1N4761
稳压值 3.3V 3.6V 3.9V 4.7V 5.1V 5.6V 6.2V 15V 27V 30V 75V变容二极管
变容二极管是根据普通二极管内部 “PN结” 的结电容能随外加反向电压的变化而变化这一原理专门设计出来的一种特殊二极管。
变容二极管在无绳电话机中主要用在手机或座机的高频调制电路上，实现低频信号调制到高频信号上，并发射出去。在工作状态，变容二极管调制电压一般加到负极上，使变容二极管的内部结电容容量随调制电压的变化而变化。
2 维修基础知识
变容二极管发生故障，主要表现为漏电或性能变差：
（1）发生漏电现象时，高频调制电路将不工作或调制性能变差。
（2）变容性能变差时，高频调制电路的工作不稳定，使调制后的高频信号发送到对方被对方接收后产生失真。
出现上述情况之一时，就应该更换同型号的变容二极管。

三、电感
电感在电路中常用“L”加数字表示，如：L6表示编号为6的电感。电感线圈是将绝缘的导线在绝缘的骨架上绕一定的圈数制成。直流可通过线圈，直流电阻就是导线本身的电阻，压降很小；当交流信号通过线圈时，线圈两端将会产生自感电动势，自感电动势的方向与外加电压的方向相反，阻碍交流的通过，所以电感的特性是通直流阻交流，频率越高，线圈阻抗越大。电感在电路中可与电容组成振荡电路。
电感一般有直标法和色标法，色标法与电阻类似。如：棕、黑、金、金表示1uH（误差5%）的电感。电感的基本单位为：亨（H）换算单位有：1H=103mH=106uH。

四、三极管
晶体三极管在电路中常用“Q”加数字表示，如：Q17表示编号为17的三极管。
1、特点：晶体三极管（简称三极管）是内部含有2个PN结，并且具有放大能力的特殊器件。它分NPN型和PNP型两种类型，这两种类型的三极管从工作特性上可互相弥补，所谓OTL电路中的对管就是由PNP型和NPN型配对使用。
电话机中常用的PNP型三极管有：A92、9015等型号；NPN型三极管有：A42、9014、9018、9013、9012等型号。
2、晶体三极管主要用于放大电路中起放大作用，在常见电路中有三种接法。为了便于比较，将晶体管三种接法电路所具有的特点列于下表，供大家参考。
名称共发射极电路共集电极电路（射极输出器）共基极电路
输入阻抗中（几百欧～几千欧）大（几十千欧以上）小（几欧～几十欧）
输出阻抗中（几千欧～几十千欧）小（几欧～几十欧）大（几十千欧～几百千欧）
电压放大倍数大小（小于1并接近于1）大
电流放大倍数大（几十）大（几十）小（小于1并接近于1）
功率放大倍数大（约30～40分贝）小（约10分贝）中（约15～20分贝）
频率特性高频差好好

应用多级放大器中间级，低频放大输入级、输出级或作阻抗匹配用高频或宽频带电路及恒流源电路
3、在线工作测量
在实际维修中，三极管都已经安装在线路板上，要每只拆下来测量实在是一件麻烦事，并且很容易损坏电路板，根据实际维修，本人总结出一种在电路上带电测量三极管工作状态来判断故障所在的方法，供大家参考：
类别
故障发生部位测试要点

e-b极开路 Ved>1v Ved=V+
e-b极短路 Veb=0v Vcd=0v Vbd升高
Re开路 Ved=0v
Rb2开路 Vbd=Ved=V+
Rb2短路 Ved约为0.7V
Rb1增值很多，开路 Vec<0.5v Vcd升高
e-c极间开路 Veb=0.7v Vec=0v Vcd升高
b-c极间开路 Veb=0.7v Ved=0v
b-c极间短路 Vbc=0v Vcd很低
Rc开路 Vbc=0v Vcd升高 Vbd不变
Rb2阻值增大很多 Ved约为V+ Vcd约为0V
Ved电压不稳三极管和周围元件有虚焊
类别
故障发生部位测试要点
Rb1开路 Vbe=0 Vcd=V+ Ved=0
Rb1短路 Vbe约为1v Ved=V-Vbe
Rb2短路 Vbd=0v Vbe=0v Vcd=V+
Re开路 Vbd升高 Vce=0v Vbe=0v
Re短路 Vbd=0.7v Vbe=0.7v
Rc开路 Vce=0v Vbe=0.7v Ved约为0v
c-e极短路 Vce=0v Vbe=0.7v Ved升高
b-e极开路 Vbe>1v Ved=0v Vcd=V+
b-e极短路 Vce约为V+ Vbe=0v Vcd约为0v
c-b极开路 Vce=V+ Vbe=0.7v Ved=0v
c-b极短路 Vcb=0v Vbe=0.7v Vcd=0v

最全的万用表使用方法

一、指针表和数字表的选用：

　　1、指针表读取精度较差，但指针摆动的过程比较直观，其摆动速度幅度有时也能比较客观地反映了被测量的大小（比如测电视机数据总线（SDL）在传送数据时的轻微抖动）；数字表读数直观，但数字变化的过程看起来很杂乱，不太容易观看。

　　2、指针表内一般有两块电池，一块低电压的1.5V，一块是高电压的9V或15V，其黑表笔相对红表笔来说是正端。数字表则常用一块6V或9V的电池。在电阻档，指针表的表笔输出电流相对数字表来说要大很多，用R×1Ω档可以使扬声器发出响亮的“哒”声，用R×10kΩ档甚至可以点亮发光二极管（LED）。

　　3、在电压档，指针表内阻相对数字表来说比较小，测量精度相比较差。某些高电压微电流的场合甚至无法测准，因为其内阻会对被测电路造成影响（比如在测电视机显像管的加速级电压时测量值会比实际值低很多）。数字表电压档的内阻很大，至少在兆欧级，对被测电路影响很小。但极高的输出阻抗使其易受感应电压的影响，在一些电磁干扰比较强的场合测出的数据可能是虚的。

　　4、总之，在相对来说大电流高电压的模拟电路测量中适用指针表，比如电视机、音响功放。在低电压小电流的数字电路测量中适用数字表，比如BP机、手机等。不是绝对的，可根据情况选用指针表和数字表。

　　二、测量技巧（如不作说明，则指用的是指针表）：

　　1、测喇叭、耳机、动圈式话筒：用R×1Ω档，任一表笔接一端，另一表笔点触另一端，正常时会发出清脆响量的“哒”声。如果不响，则是线圈断了，如果响声小而尖，则是有擦圈问题，也不能用。

　　2、测电容：用电阻档，根据电容容量选择适当的量程，并注意测量时对于电解电容黑表笔要接电容正极。①、估测微波法级电容容量的大小：可凭经验或参照相同容量的标准电容，根据指针摆动的最大幅度来判定。所参照的电容不必耐压值也一样，只要容量相同即可，例如估测一个100μF/250V的电容可用一个100μF/25V的电容来参照，只要它们指针摆动最大幅度一样，即可断定容量一样。②、估测皮法级电容容量大小：要用R×10kΩ档，但只能测到1000pF以上的电容。对1000pF或稍大一点的电容，只要表针稍有摆动，即可认为容量够了。③、测电容是否漏电：对一千微法以上的电容，可先用R×10Ω档将其快速充电，并初步估测电容容量，然后改到R×1kΩ档继续测一会儿，这时指针不应回返，而应停在或十分接近∞处，否则就是有漏电现象。对一些几十微法以下的定时或振荡电容（比如彩电开关电源的振荡电容），对其漏电特性要求非常高，只要稍有漏电就不能用，这时可在R×1kΩ档充完电后再改用R×10kΩ档继续测量，同样表针应停在∞处而不应回返。

　　3、在路测二极管、三极管、稳压管好坏：因为在实际电路中，三极管的偏置电阻或二极管、稳压管的周边电阻一般都比较大，大都在几百几千欧姆以上，这样，我们就可以用万用表的R×10Ω或R×1Ω档来在路测量PN结的好坏。在路测量时，用R×10Ω档测PN结应有较明显的正反向特性（如果正反向电阻相差不太明显，可改用R×1Ω档来测），一般正向电阻在R×10Ω档测时表针应指示在200Ω左右，在R×1Ω档测时表针应指示在30Ω左右（根据不同表型可能略有出入）。如果测量结果正向阻值太大或反向阻值太小，都说明这个PN结有问题，这个管子也就有问题了。这种方法对于维修时特别有效，可以非常快速地找出坏管，甚至可以测出尚未完全坏掉但特性变坏的管子。比如当你用小阻值档测量某个PN结正向电阻过大，如果你把它焊下来用常用的R×1kΩ档再测，可能还是正常的，其实这个管子的特性已经变坏了，不能正常工作或不稳定了。

　　4、测电阻：重要的是要选好量程，当指针指示于1/3～2/3满量程时测量精度最高，读数最准确。要注意的是，在用R×10k电阻档测兆欧级的大阻值电阻时，不可将手指捏在电阻两端，这样人体电阻会使测量结果偏小。对于常见的进口型号的大功率塑封管，其c极基本都是在中间（我还没见过b在中间的）。中、小功率管有的b极可能在中间。比如常用的9014三极管及其系列的其它型号三极管、2SC1815、2N5401、2N5551等三极管，其b极有的在就中间。当然它们也有c极在中间的。所以在维修更换三极管时，尤其是这些小功率三极管，不可拿来就按原样直接安上，一定要先测一下。
仅用万用表作为检测工具的集成电路的检测方法

--------------------------------------------------------------------------------

　　编者按：虽说集成电路代换有方，但拆卸毕竟较麻烦。因此，在拆之前应确切判断集成电路是否确实已损坏及损坏的程度，避免盲目拆卸。本文介绍了仅用万用表作为检测工具的不在路和在路检测集成电路的方法和注意事项。文中所述在路检测的四种方法（直流电阻、电压、交流电压和总电流的测量）是业余维修中实用且常用的检测法。这里，也希望大家提供其他实用的（集成电路和元器件）判别检测经验。

　　一、不在路检测
　　这种方法是在ＩＣ未焊入电路时进行的，一般情况下可用万用表测量各引脚对应于接地引脚之间的正、反向电阻值，并和完好的ＩＣ进行比较。

　　二、在路检测
　　这是一种通过万用表检测ＩＣ各引脚在路（ＩＣ在电路中）直流电阻、对地交直流电压以及总工作电流的检测方法。这种方法克服了代换试验法需要有可代换ＩＣ的局限性和拆卸ＩＣ的麻烦，是检测ＩＣ最常用和实用的方法。

　　１．在路直流电阻检测法
　　这是一种用万用表欧姆挡，直接在线路板上测量ＩＣ各引脚和外围元件的正反向直流电阻值，并与正常数据相比较，来发现和确定故障的方法。测量时要注意以下三点：
　　(1)测量前要先断开电源，以免测试时损坏电表和元件。
　　(2)万用表电阻挡的内部电压不得大于６Ｖ，量程最好用Ｒ×１００或Ｒ×１ｋ挡。
　　(3)测量ＩＣ引脚参数时，要注意测量条件，如被测机型、与ＩＣ相关的电位器的滑动臂位置等，还要考虑外围电路元件的好坏。

　　２．直流工作电压测量法
　　这是一种在通电情况下，用万用表直流电压挡对直流供电电压、外围元件的工作电压进行测量；检测ＩＣ各引脚对地直流电压值，并与正常值相比较，进而压缩故障范围，找出损坏的元件。测量时要注意以下八点：
　　(1)万用表要有足够大的内阻，至少要大于被测电路电阻的１０倍以上，以免造成较大的测量误差。
　　(2)通常把各电位器旋到中间位置，如果是电视机，信号源要采用标准彩条信号发生器。
　　(3)表笔或探头要采取防滑措施。因任何瞬间短路都容易损坏ＩＣ。可采取如下方法防止表笔滑动：取一段自行车用气门芯套在表笔尖上，并长出表笔尖约０．５ｍｍ左右，这既能使表笔尖良好地与被测试点接触，又能有效防止打滑，即使碰上邻近点也不会短路。
　　(4)当测得某一引脚电压与正常值不符时，应根据该引脚电压对ＩＣ正常工作有无重要影响以及其他引脚电压的相应变化进行分析，才能判断ＩＣ的好坏。
　　(5)ＩＣ引脚电压会受外围元器件影响。当外围元器件发生漏电、短路、开路或变值时，或外围电路连接的是一个阻值可变的电位器，则电位器滑动臂所处的位置不同，都会使引脚电压发生变化。
　　(6)若ＩＣ各引脚电压正常，则一般认为ＩＣ正常；若ＩＣ部分引脚电压异常，则应从偏离正常值最大处入手，检查外围元件有无故障，若无故障，则ＩＣ很可能损坏。
　　(7)对于动态接收装置，如电视机，在有无信号时，ＩＣ各引脚电压是不同的。如发现引脚电压不该变化的反而变化大，该随信号大小和可调元件不同位置而变化的反而不变化，就可确定ＩＣ损坏。
　　(8)对于多种工作方式的装置，如录像机，在不同工作方式下，ＩＣ各引脚电压也是不同的。

　　３．交流工作电压测量法
　　为了掌握ＩＣ交流信号的变化情况，可以用带有ｄＢ插孔的万用表对ＩＣ的交流工作电压进行近似测量。检测时万用表置于交流电压挡，正表笔插入ｄＢ插孔；对于无ｄＢ插孔的万用表，需要在正表笔串接一只０．１～０．５μＦ隔直电容。该法适用于工作频率比较低的ＩＣ，如电视机的视频放大级、场扫描电路等。由于这些电路的固有频率不同，波形不同，所以所测的数据是近似值，只能供参考。

　　４．总电流测量法
　　该法是通过检测ＩＣ电源进线的总电流，来判断ＩＣ好坏的一种方法。由于ＩＣ内部绝大多数为直接耦合，ＩＣ损坏时（如某一个ＰＮ结击穿或开路）会引起后级饱和与截止，使总电流发生变化。所以通过测量总电流的方法可以判断ＩＣ的好坏。也可用测量电源通路中电阻的电压降，用欧姆定律计算出总电流值。

　　以上检测方法，各有利弊，在实际应用中最好将各种方法结合起来，灵活运用。
如何借助万用表检测可控硅

--------------------------------------------------------------------------------

　　可控硅分单向可控硅和双向可控硅两种，都是三个电极。单向可控硅有阴极（K）、阳极（A）、控制极（G）。双向可控硅等效于两只单项可控硅反向并联而成。即其中一只单向硅阳极与另一只阴极相边连，其引出端称T2极，其中一只单向硅阴极与另一只阳极相连，其引出端称T2极，剩下则为控制极（G）。

　　1、单、双向可控硅的判别：先任测两个极，若正、反测指针均不动（R×1挡），可能是A、K或G、A极（对单向可控硅）也可能是T2、T1或T2、G极（对双向可控硅）。若其中有一次测量指示为几十至几百欧，则必为单向可控硅。且红笔所接为K极，黑笔接的为G极，剩下即为A极。若正、反向测批示均为几十至几百欧，则必为双向可控硅。再将旋钮拨至R×1或R×10挡复测，其中必有一次阻值稍大，则稍大的一次红笔接的为G极，黑笔所接为T1极，余下是T2极。

　　2、性能的差别：将旋钮拨至R×1挡，对于1~6A单向可控硅，红笔接K极，黑笔同时接通G、A极，在保持黑笔不脱离A极状态下断开G极，指针应指示几十欧至一百欧，此时可控硅已被触发，且触发电压低（或触发电流小）。然后瞬时断开A极再接通，指针应退回∞位置，则表明可控硅良好。

　　对于1~6A双向可控硅，红笔接T1极，黑笔同时接G、T2极，在保证黑笔不脱离T2极的前提下断开G极，指针应指示为几十至一百多欧（视可控硅电流大小、厂家不同而异）。然后将两笔对调，重复上述步骤测一次，指针指示还要比上一次稍大十几至几十欧，则表明可控硅良好，且触发电压（或电流）小。

　　若保持接通A极或T2极时断开G极，指针立即退回∞位置，则说明可控硅触发电流太大或损坏。可按图2方法进一步测量，对于单向可控硅，闭合开关K，灯应发亮，断开K灯仍不息灭，否则说明可控硅损坏。

　　对于双向可控硅，闭合开关K，灯应发亮，断开K，灯应不息灭。然后将电池反接，重复上述步骤，均应是同一结果，才说明是好的。否则说明该器件已损坏。

万用表使用之一二

--------------------------------------------------------------------------------

万用表的使用的注意事项

　　(1)在使用万用表之前，应先进行“机械调零”，即在没有被测电量时，使万用表指针指在零电压或零电流的位置上。

　　(2)在使用万用表过程中，不能用手去接触表笔的金属部分，这样一方面可以保证测量的准确，另一方面也可以保证人身安全。

　　(3)在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流时，更应注意。否则，会使万用表毁坏。如需换挡，应先断开表笔，换挡后再去测量。

　　(4)万用表在使用时，必须水平放置，以免造成误差。同时，还要注意到避免外界磁场对万用表的影响。

　　（5）万用表使用完毕，应将转换开关置于交流电压的最大挡。如果长期不使用，还应将万用表内部的电池取出来，以免电池腐蚀表内其它器件。

欧姆挡的使用

　　一、选择合适的倍率。在欧姆表测量电阻时，应选适当的倍率，使指针指示在中值附近。最好不使用刻度左边三分之一的部分，这部分刻度密集很差。

　　二、使用前要调零。

　　三、不能带电测量。

　　四、被测电阻不能有并联支路。

　　五、测量晶体管、电解电容等有极性元件的等效电阻时，必须注意两支笔的极性。

　　六、用万用表不同倍率的欧姆挡测量非线性元件的等效电阻时，测出电阻值是不相同的。这是由于各挡位的中值电阻和满度电流各不相同所造成的，机械表中，一般倍率越小，测出的阻值越小。

万用表测直流时

　　一、进行机械调零。

　　二、选择合适的量程档位。

　　三、使肜万用表电流挡测量电流时，应将成用表串联在被子测电路中，因为只有串连接才奶使流过电流表的电流与被测支路电流相同。测量时，应断开被测支路，将万用表红、黑表笔串接在被子断开的两点之间。特别应注意电流抄录能并联接在被子测电路中，这样做是很危险的，极易使万表烧毁。

　　四、注意被测电量极性。

　　五、正确使用刻度和读。

　　六、当选取用直流电流的2.5A挡时，万用表红表笔应插在2.5A测量插孔内，量程开关可以置于直流电流挡的任意量程上。

　　七、如果被子测的直流电流大于2.5A，则可将2.5A挡扩展为5A挡。方法很简单，使用者可以在“2.5A”插孔和黑表笔插孔之间接入一支0.24欧姆的电阻，这样该挡位就变成了5A电流挡了。接入的0.24A电阻应选取用2W以上的线绕电阻，如果功率太小会使之烧毁。

用万用表判断扬声器的正负极

　　首先，把指针式万用表拨到直流0～5mA挡，然后将两表笔分别接在待测扬声器的两个焊片上。用手轻按扬声器的纸盆，观察万用表指针的摆动方向，若指针正向偏转，则红表笔接的是扬声器负极，黑表笔接的是扬声器正极。反之，红表笔接的是正极，黑表笔接的是负极。

2用万用表判断压电陶瓷的好坏

　　压电陶瓷是一种人工合成的压电材料。当受到外界压力时，两面会产生电荷，电荷量与压力成正比，这种现象称为压电效应。压电陶瓷具有压电效应，即在外电场作用下，会产生形变，所以压电陶瓷片可用作发声元件。

　　利用压电陶瓷片的压电效应，可用万用表判断其好坏。

　　将压电陶瓷片的两极引出两根导线，然后把陶瓷片平放到桌子上，将两根引线分别接至万用表两表笔上，把万用表拨至最小电流挡，然后用铅笔橡皮头轻按陶瓷片，若万用表指针明显摆动，说明陶瓷片完好，否则，说明已损坏。
万用表的使用方法

--------------------------------------------------------------------------------

一、36V以下的电压为安全电压，在测高于36V直流，25V交流电时，要检查表笔是否可靠接触，是否正确连接，是否绝缘良好等，以免电击。
二、换功能和量程时，表笔应离开测试点，测试时选择正确的功能和量程，谨防误操作。
三、直流电压测量，先将量程开关转至相应的DCV量程上，然后将测试表笔跨接在被测电路上，红表笔所接的该点电压与极性显示在屏幕上。
四、交流电压测量，先将量程开关转至相应的ACV量程上，然后将测试表笔跨接在被测电路上。
五、直流电流测量，先将量程开关转至相应的DCA档位上，然后将仪表串入被测电路上。
六、交流电流测量，先将量程开关转至相应的ACA档位上，然后将仪表串入被测电路上。
七、电阻测量，将量程开关转到相应的电阻量程上，将两表笔跨接在被测电阻上。
八、电容测量，将量程开关转到相应的电容量程上，将测试表笔跨接在被测电容、两端进行测量，必要时注意极性。
九、极管及通断测试，将量程开关置档。将红表接二极管正极，黑表笔接二极管负极。如测线路的通断时，将表笔连接在待测线路的两端，如蜂鸣器响则电路通，反之电路断开。

十、管放大倍数测量，将量程开关置于hFE档，决定所测晶体管为NPN型或PNP型，将发射极，基极，集电极分别插入相应的孔里。

如何使用万用表
　　万用表是电子制作中必备的测试工具。它具有测量电流、电压和电阻等多种功能。
　　本节将介绍万用表的结构和使用万用表的方法。同学们应努力学会使用万用表。

　　一、观察和了解万用表的结构。
　　万用表种类很多，外形各异，但基本结构和使用方法是相同的。常用万用表的结构和外形见彩页附图。
　　万用表面板上王要有表头和选择开关。还有欧姆档调零旋钮和表笔插孔。下面介绍各部分的作用：
　
　　（一）表头
　　万用表的表头是灵敏电流计。表头上的表盘印有多种符号，刻度线和数值（如图3-4（B））。符号A一V一Ω表示这只电表是可以测量电流、电压和电阻的多用表。表盘上印有多条刻度线，其中右端标有“Ω”的是电阻刻度线，其右端为零，左端为∞，刻度值分布是不均匀的。符号“－”或“DC”表示直流，“～”或“AC”表示交流，“～”表示交流和直流共用的刻度线。刻度线下的几行数字是与选择开关的不同档位相对应的刻度值。
　　表头上还设有机械零位调整旋钮，用以校正指针在左端指零位。
　　（二）选择开关
　　万用表的选择开关是一个多档位的旋转开关。用来选择测量项目和量程。（如图3一4（B））。一般的万用表测量项目包括：“mA”；直流电流、“V”：直流电压、“V”：交流电压、“Ω”：电阻。每个测量项目又划分为几个不同的量程以供选择。
　　（三）表笔和表笔插孔
　　表笔分为红、黑二只。使用时应将红色表笔插入标有“＋”号的插孔，黑色表笔插入标有“－”号的插孔。
　　二、万用表的使用方法
　　（一）万用表使用前，应做到：
　　1．万用表水平放置。
　　2．应检查表针是否停在表盘左端的零位。如有偏离，可用小螺丝刀轻轻转动表头上的机械零位调整旋钮，使表针指零。
　　3．将表笔按上面要求插入表笔插孔。
　　4．将选择开关旋到相应的项目和量程上。就可以使用了。
　　（二）万用表使用后，应做到：
　　1．拔出表笔。
　　2．将选择开关旋至“OFF”档，若无此档，应旋至交流电压最大量程档，如“又1000V”档。
　　3．若长期不用，应将表内电池取出，以防电池电解液渗漏而腐蚀内部电路。

低压电器常见故障及维修

低压电器在运行过程中由于使用不当或长期投入运行元器件老化等原因均会出现故障，且故障种类繁多，现对常见故障进行分析处理。
一、触头的故障及维修
触头是低压开关电券的主要部件，常见故障有过热、磨损和熔焊等。
1.触头过热触头过热是指工作触头的发热量超过了额定温度造成触头过热或灼伤的原因及解决处理的方法

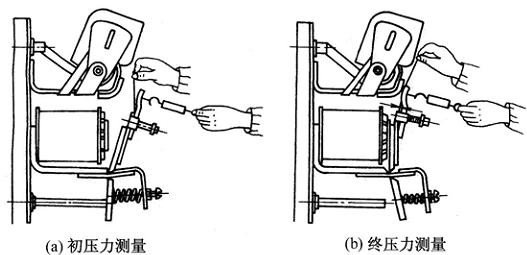

(I))由触头压力不足造成的过热要调整触头压力，一般为更换弹簧压力机构。测量方法如图

(2)由触头接触不良，触头表面有油污或不平或触头表面氧化造成的，对触头进行清理，可使用汽油或刀具清除。
(3)由操作频率过高或工作电流过大造成的，首先检查电源电压是否在颁定电压范围，负荷是否过载，再根据需要调换容量较大的电器。由环境温度或使用于密闭环境中造成的要更换容量大的电器或降容使用。
2.触头过度磨损，触头磨损损有两类，分别为电磨和机械磨损，当磨损到一定程度时均应更换。造成过度磨损的原因及排除方法;
(1)由三相触头不同步造成的过度磨损，可通过调整使之同步并更换触头。
(2)由负载侧短路造成的，需要排除短路故障。
(3)由设备选用时超程太小，容量时有不足造成的，要更换成容大的设备。
3.触头熔焊触头熔焊是指动静触头接触面熔化后焊接在一起的现象。发生触头烙焊的原因及排除方法:
(1)由操作频率过高或过负荷使用造成的，要按使用条件重新选用设备。
(2)触头压力过小造成的，要调整弹簧压力或更换新的压力机构。
(3)触头表面有金属异物造成的，要更换新的触点。
(4)操作回路电压过低或触头被卡住在刚接触位置上造成的，要提高操作电压，排除卡阻现象。
二、电磁机构的故障及维修
电磁机构是低压电器的重要组成部分，起能量转换和操作运动的作用，常见的故障有噪声较大、吸不上或吸力不足、不释放或释放缓慢、线圈过热或烧损等。
1.噪声较大造成噪声较大的原因及解决办法;
(1))电源电压低造成的，要提高电源电压。
(2)衔铁与铁芯接触而粘有油污、灰尘或铁芯生锈造成的，要清理接触面。
(3)铁芯接触面磨损过度不平造成的、要更换铁芯。
(4)零件歪斜或发生机械卡阻造成的，要调整或重新整理安排有关零件。
(5)触点压力过大造成的，要调整触点弹簧压力机构。
(6)短路环损坏引起的，更换铁芯或短路环。
2.衔铁吸不上或吸力不足电源接通后，出现衔铁吸不上或吸力不足的原因及解决办法:
(1))操作回路电源电压过低，或发生断线，线圈进出线脱落以及接线错误等造成的，要增大电源电压，整理线路。
(2)电源电压过低或波动过大，或可动部分有卡阻现象、转轴生锈、歪斜等造成的，要调整电源电压、清除可动部件的故障。

(3)触头压力过大或超程过大造成的，要调整压力机构或更换。
3.衔铁不释放或释放缓慢当电源断开后出现衔铁不释放或释放缓慢的原因及解决办法:
(1)触头弹簧压力过小造成的，要调整压力机构或更换。
(2)触头被熔焊造成的，要查找熔焊原因并更换触头。
(3)可动部件被卡阻或转轴生锈或歪斜造成的，要调整有关部件或更换转轴。铁芯端面有油污或端面之间的气隙消失造成的，要清洗端面或更换修理铁芯。
(5)反力弹簧损坏造成的，要更换弹簧或整个反力机构。
4.线圈过热或烧坏线圈运行过程中出现过热或烧坏的原因及故障排除办法:
(1)线圈电压过高或过低造成的，要调整电源电压或线圈电压。
(2)操作频率过高或线圈参数不符合要求造成的，需更换线圈或按使用条件选用设备。
(3)铁芯端面不平造成衔铁和铁芯吸合时有间隙造成的，要修理或更换铁芯。线圈绝缘老化出现匝间短路或局部对地短路造成的，要更换新的线圈。
电工作业中还会碰到其它故障现象，迸行故障分析、排除时要根据实际现象尽可能多地分析产生的原因，逐一排除，按照安全要求认真操作，确认故障排除及接线正确后进行送电试运行。
