生活污水处理回收利用装置

利用厨余污水进行生物处理，回收用于冲厕。 #生活知识# #节约生活# #节约用水理念#

　　申请日2016.10.11

　　公开(公告)日2017.05.10

　　IPC分类号C02F9/14

　　摘要

　　本实用新型公开了一种生活污水处理回收利用装置，包括水流依次流过的调节池、生化反应池、加药反应池、二沉池、过滤池和清沉池，所述加药反应池配套有絮凝剂加药器，所述过滤池内设有滤料，所述清沉池配套有消毒剂投放器，所述生化反应池配套有曝气部件，所述二沉池配套有污泥回流泵，污泥回流泵的出口通过管道通至生化反应池。本实用新型在传统技术的技术上增加了加药反应池、过滤池和清沉池，通过在加药反应池絮凝沉淀，在过滤池过滤杂质以及在清沉池消毒处理，从而大大提高了生活污水的处理效率和出水水质。本实用新型可应用于生活污水处理。

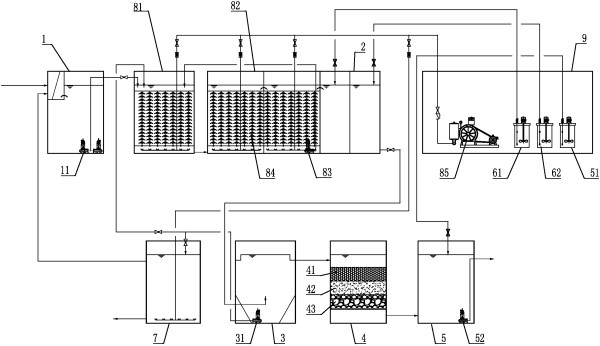

　　摘要附图



　　权利要求书

　　1.一种生活污水处理回收利用装置，其特征在于：包括水流依次流过的调节池(1)、生化反应池、加药反应池(2)、二沉池(3)、过滤池(4)和清沉池(5)，所述加药反应池(2)配套有絮凝剂加药器，所述过滤池(4)内设有滤料，所述清沉池(5)配套有消毒剂投放器(51)，所述生化反应池配套有曝气部件，所述二沉池(3)配套有污泥回流泵(31)，污泥回流泵(31)的出口通过管道通至生化反应池。

　　2.根据权利要求1所述的生活污水处理回收利用装置，其特征在于：所述絮凝剂加药器包括PAC加药器(61)和PAM加药器(62)，所述PAC加药器(61)的投放口靠近生化反应池，PAC加药器(61)的投放口位于PAM加药器(62)的投放口与加药反应池(2)的入水口之间。

　　3.根据权利要求1所述的生活污水处理回收利用装置，其特征在于：所述消毒剂投放器(51)为二氧化氯投放器。

　　4.根据权利要求1所述的生活污水处理回收利用装置，其特征在于：所述过滤池(4)为顶部进水、底部出水结构，所述滤料包括在过滤池(4)内由上至下顺次层叠布置的活性炭(41)、石英砂(42)、鹅卵石(43)。

　　5.根据权利要求1所述的生活污水处理回收利用装置，其特征在于：所述清沉池(5)配套设有中水回用泵(52)，所述中水回用泵(52)的出口接有通向清沉池(5)外的中水管。

　　6.根据权利要求1或2或3或4或5所述的生活污水处理回收利用装置，其特征在于：还包括配套有曝气部件的污泥池(7)，污泥回流泵(31)的出口管道通至污泥池(7)，污泥池(7)具有上清液出口，上清液出口通至调节池(1)入口。

　　7.根据权利要求6所述的生活污水处理回收利用装置，其特征在于：所述调节池(1)、生化反应池、加药反应池(2)、二沉池(3)、过滤池(4)、清沉池(5)和污泥池(7)均由钢材制成容器状。

　　8.根据权利要求1或2或3或4或5所述的生活污水处理回收利用装置，其特征在于：所述生化反应池包括水流依次流过的缺氧池(81)和好氧池(82)，缺氧池(81)的进水口通向调节池(1)，好氧池(82)的出水口通向加药反应池(2)，污泥回流泵(31)的出口通至缺氧池(81)，好氧池(82)内设有混合液回流泵(83)，混合液回流泵(83)的出口通过管道通至缺氧池(81)，好氧池(82)和缺氧池(81)内均设有悬浮球填料(84)。

　　说明书

　　一种生活污水处理回收利用装置

　　技术领域

　　本实用新型涉及污水处理领域，特别是涉及一种生活污水处理回收利用装置。

　　背景技术

　　随着社会的发展，生活污水的不断增多，已经严重影响了人们的生活质量，因此污水处理已经成为目前必须解决的问题，但是现在的生活污水处理一体化装置一般都采用传统的污水处理工艺。采用生化池、沉淀池传统的污水处理系统中，单单采用沉淀池进行污泥沉淀，它不能形成颗粒凝聚的良好的条件，不能生成团粒型絮凝体，使得固液分离效率很低，出水水质不高，无法回收利用。

　　实用新型内容

　　为了解决上述问题，本实用新型的目的在于提供一种生活污水处理回收利用装置，能够处提高理效率和出水水质。

　　本实用新型所采用的技术方案是：

　　一种生活污水处理回收利用装置，包括水流依次流过的调节池、生化反应池、加药反应池、二沉池、过滤池和清沉池，所述加药反应池配套有絮凝剂加药器，所述过滤池内设有滤料，所述清沉池配套有消毒剂投放器，所述生化反应池配套有曝气部件，所述二沉池配套有污泥回流泵，污泥回流泵的出口通过管道通至生化反应池。

　　作为本实用新型的进一步改进，所述絮凝剂加药器包括PAC加药器和PAM加药器，所述PAC加药器的投放口靠近生化反应池，PAC加药器的投放口位于PAM加药器的投放口与加药反应池的入水口之间。

　　作为本实用新型的进一步改进，所述消毒剂投放器为二氧化氯投放器。

　　作为本实用新型的进一步改进，所述过滤池为顶部进水、底部出水结构，所述滤料包括在过滤池内由上至下顺次层叠布置的活性炭、石英砂、鹅卵石。

　　作为本实用新型的进一步改进，所述清沉池配套设有中水回用泵，所述中水回用泵的出口接有通向清沉池外的中水管。

　　作为本实用新型的进一步改进，还包括配套有曝气部件的污泥池，污泥回流泵的出口管道通至污泥池，污泥池具有上清液出口，上清液出口通至调节池入口。

　　作为本实用新型的进一步改进，所述调节池、生化反应池、加药反应池、二沉池、过滤池、清沉池和污泥池均由钢材制成容器状。

　　作为本实用新型的进一步改进，所述生化反应池包括水流依次流过的缺氧池和好氧池，缺氧池的进水口通向调节池，好氧池的出水口通向加药反应池，污泥回流泵的出口通至缺氧池，好氧池内设有混合液回流泵，混合液回流泵的出口通过管道通至缺氧池，好氧池和缺氧池内均设有悬浮球填料。

　　本实用新型的有益效果是：本实用新型在传统技术的技术上增加了加药反应池、过滤池和清沉池，通过在加药反应池絮凝沉淀，在过滤池过滤杂质以及在清沉池消毒处理，从而大大提高了生活污水的处理效率和出水水质。
