1.

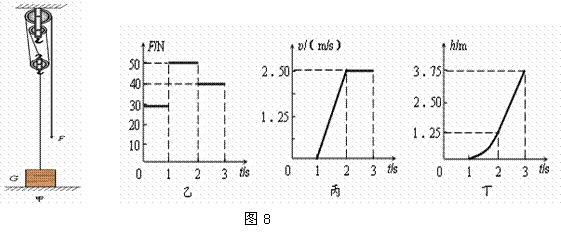

为了将放置在水平地面上、重G=100N的重物提升到高处，小明同学设计了如图8（甲）所示的滑轮组装置。当小明用图8（乙）所示随时间变化的竖直向下拉力F拉绳时，重物的速度v和上升的高度h随时间t变化的关系图像分别如图8（丙）和（丁）所示。若重物与地面的接触面积S=5×10-2m2，不计摩擦，绳对滑轮的拉力方向均可看成在竖直方向。求：

（1）在2～3s内，拉力F的功率P及滑轮组的机械效率。

（2）在1～2s内，拉力F做的功W。

（3）在0～1s内，重物对地面的压强P。

【答案】

解：（1）在2～3s内，重物做匀速运动，υ3=2．50 m/s，拉力F3=40 N，因为连接动滑轮的绳子有三根，所以拉力F的作用点下降的距离是重物上升高度h3的三倍。

P= F3υ3=100 W                                      （2分）

η=（W有用/W总）×100%=[Gh3/（3F3h3）] ×100% =83．33%  （2分）

（2）在1～2s内，拉力F2=50 N，重物上升高度h2=1．25 m

W=3F2h2=187．5 J                                          （3分）

（3）设动滑轮重为G动

G动=3F3-G=20 N                                             （2分）

在0～1s内，拉力F1=30 N。把动滑轮和重物看成整体，则这个整体受到向下的重力、向上的支持力以及三根绳向上的拉力作用处于静止状态。

支持力F支=G+G动-3 F1=30 N

重物对地面的压力F压= F支=30 N

P=F压/S=30 N/（5×10-2 m2）=600 Pa                                （3分）

=
