大家好，这里是5132单片机毕业设计项目分享，今天给大家分享的是《9、基于STM32的智能家居设计》。

设备的详细功能见网盘中的文章《9、基于STM32智能厨房控制系统设计》：

链接：https://pan.baidu.com/s/1uWSZX2zbZwy9sYwwnvyktQ?pwd=5132

提取码：5132

本次设计了三款：

✨蓝牙款。

✨WIFI款。

✨WIFI+语音款。

1、设计要求

本设计是基于单片机的物联网的智能家居控制系统设计，主要设计了一款智能家居系统，实现了房间温湿度、光照强度和烟雾浓度的检测，并且可以通过WIFI模块ESP8266-01s上传数据，用户可以远程查看数据，当检测的数值大于设定阈值就会报警，提醒用户，避免发生不必要的生命财产损失。也可以远程控制灯光、风扇和蜂鸣器报警。其中主控模块采用STM32系列单片机。

2、系统功能

这里值介绍WIFI款的功能：

本次设计采用STM32C8T6作为主控，用来采集传感器数据和处理数据，并控制输出设备。

光敏传感器用来采集房屋的光照强度DHT11温湿度传感器用来采集房屋的温度和湿度。MQ-2烟雾传感器用来采集房屋的烟雾浓度。LED灯和蜂鸣器组成了声光报警装置。ESP8266-01S用来实现远程控制，可以把传感器数据和输出设备状态上传到云平台，手机也可以通过云平台控制输出设备。风扇作为输出设备，用来降温和驱散烟雾。 有其他设计要求的可以通过网盘中的联系方式私聊博主。非诚勿扰！

3、演示视频和实物

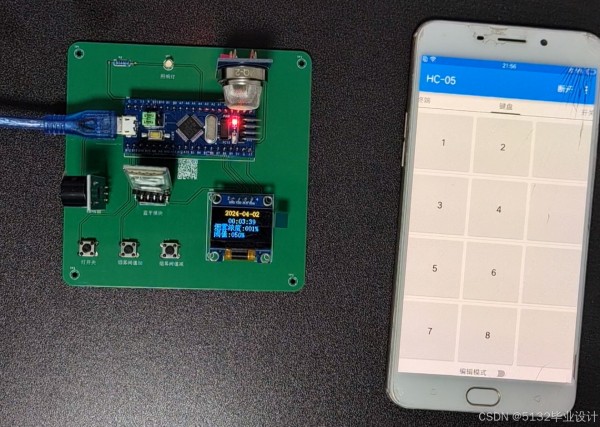

 3.1蓝牙款：

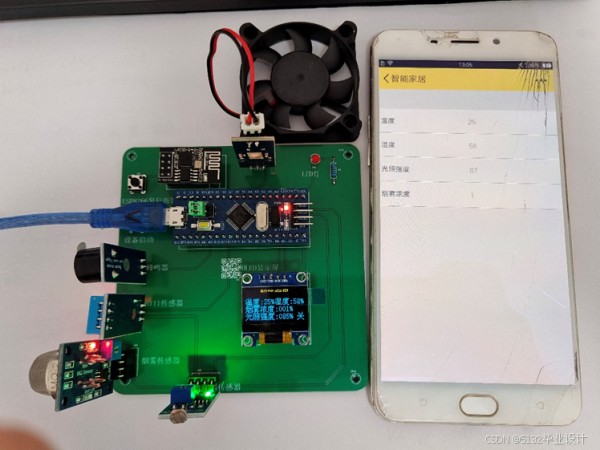

3.2WIFI款：

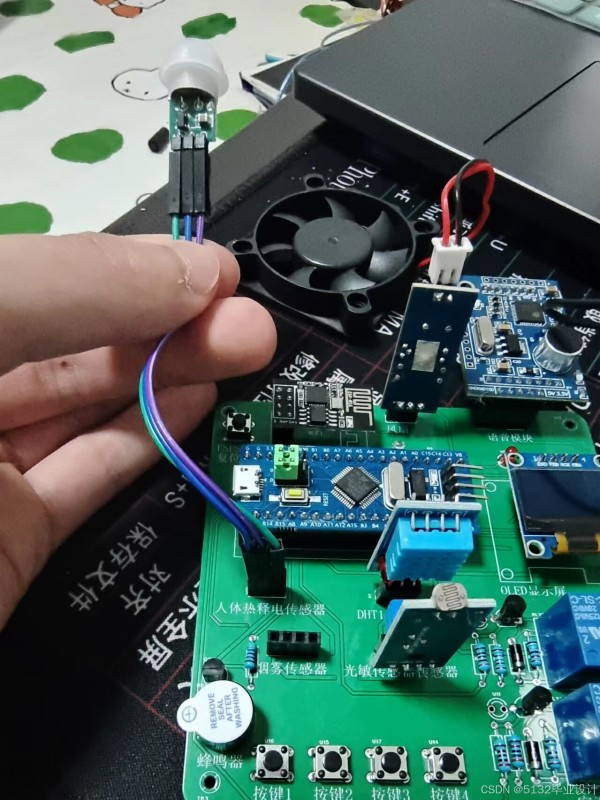

3.3WIFI+语音款：

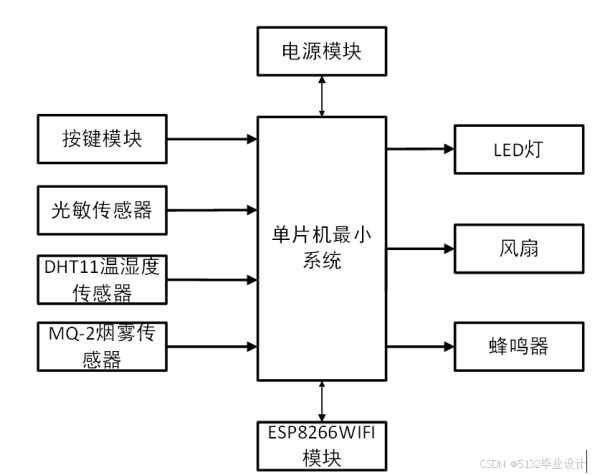

4、系统设计框图

只展示WIFI语音款的。

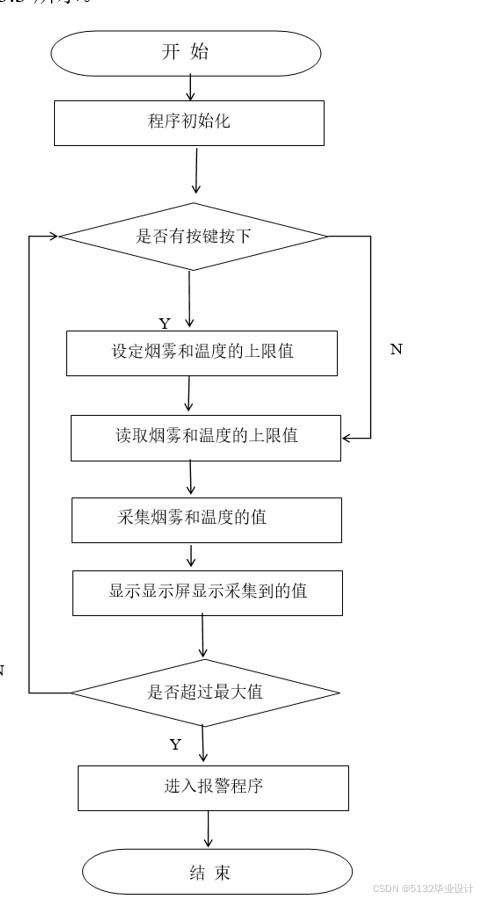

5、软件设计流程图

WIFI款的：

6、原理图

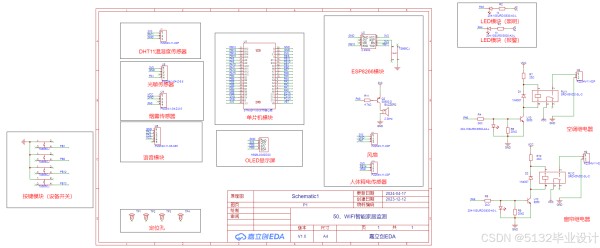

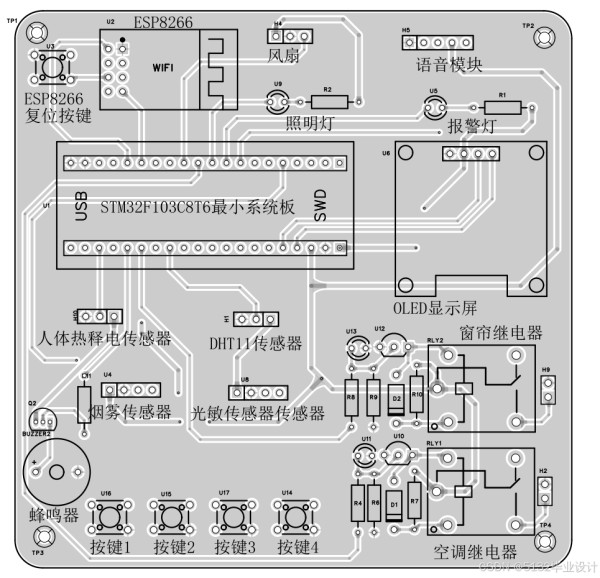

6.1WIFI+语音款：

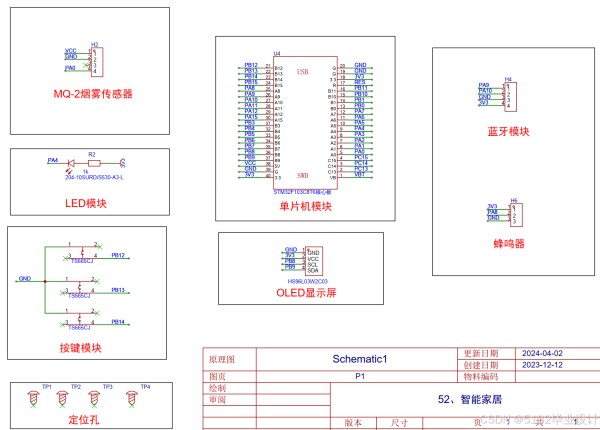

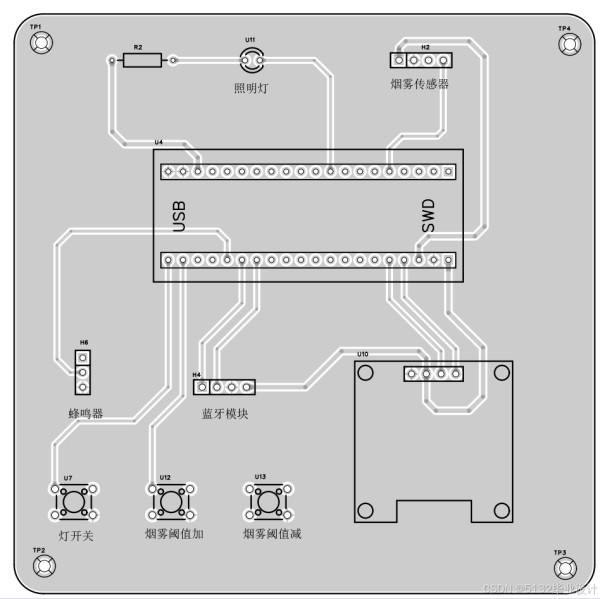

6.2蓝牙款:

7、主程序

 下面的程序只是代码工程的主程序，是设计的逻辑设计，咨询项目代码和设计的可通过上面的网盘联系，非诚勿扰！

#include "sys.h" //有问题和需求的，可以联系VX：lwfw123456789

#include "delay.h"

#include "usart.h"

#include "led.h"

#include "timer.h"

#include "usart3.h"

#include "gizwits_product.h"

#include "dht11.h"

#include "Key.h"

#include "Buzzer.h"

#include "OLED.h"

#include "AD.h"

extern uint32_t bufe[5];

uint16_t AD0, AD1, AD2, AD3; //´æ´¢4·ADCÖµ

uint32_t WenYu = 30;

uint32_t YanYu = 40;

u8 temp, humi;

u8 state;

u8 t = 0;

uint8_t KeyNum;

void MY_Gizwits_Init(void)

{

TIM3_Int_Init(9, 7199); //1MSϵͳ¶¨Ê±

usart3_init(9600);//WIFI³õʼ»¯

memset((uint8_t *)&currentDataPoint, 0, sizeof(dataPoint_t)); //É豸״̬½á¹¹Ìå³õʼ»¯

gizwitsInit();//»·Ðλº³åÇø³õʼ»¯

gizwitsSetMode(2); //ÉèÖÃģʽ

}

int main(void)

{

NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2); //ÉèÖÃNVICÖжϷÖ×é2:2λÇÀÕ¼ÓÅÏȼ¶£¬2λÏìÓ¦ÓÅÏȼ¶

uart_init(9600); //´®¿Ú³õʼ»¯Îª9600

delay_init(); //ÑÓʱº¯Êý³õʼ»¯

LED_Init(); //³õʼ»¯ÓëLEDÁ¬½ÓµÄÓ²¼þ½Ó¿Ú

DHT11_Init();

Buzzer_Init();

OLED_Init();

Key_Init();

AD_Init();

MY_Gizwits_Init(); //»úÖÇÔƳõʼ»¯

OLED_ShowChinese(1, 3, 53);

OLED_ShowChinese(1, 4, 54);

OLED_ShowChinese(1, 5, 55);

OLED_ShowChinese(1, 6, 56);

OLED_ShowChinese(2, 1, 26);

OLED_ShowChinese(2, 2, 28);

OLED_ShowString(2, 5, ":");

OLED_ShowChinese(2, 5, 27);

OLED_ShowChinese(2, 6, 28);

OLED_ShowString(2, 13, ":");

OLED_ShowChinese(3, 1, 35);

OLED_ShowChinese(3, 2, 36);

OLED_ShowChinese(3, 3, 37);

OLED_ShowChinese(3, 4, 38);

OLED_ShowString(3, 9, ":");

OLED_ShowChinese(4, 1, 4);

OLED_ShowChinese(4, 2, 5);

OLED_ShowChinese(4, 3, 6);

OLED_ShowChinese(4, 4, 7);

OLED_ShowString(4, 9, ":");

while (1)

{

userHandle(); //Êý¾ÝÉÏ´«

gizwitsHandle((dataPoint_t *)&currentDataPoint); //ºǫ́´¦Àí£¬±ØÐë·ÅÔÚwhileÀï

// if (t % 10 == 0)

// {

DHT11_Read_Data(&temp, &humi); //¶ÁÈ¡ÎÂʪ¶È²¢ÏÔʾÔÚOLEDÉÏ

bufe[0] = temp;

bufe[1] = humi;

OLED_ShowNum(2, 6, bufe[0], 2); //ʪ¶È

OLED_ShowString(2, 8, "%");

OLED_ShowNum(2, 14, bufe[1], 2); //ʪ¶È

OLED_ShowString(2, 16, "%");

AD0 = AD_GetValue(ADC_Channel_0); //ÑÌÎí´«¸ÐÆ÷ PA0

if (AD0 > 4000)AD0 = 4000;

bufe[2] = (u8)((AD0 / 40));

OLED_ShowNum(3, 10, bufe[2], 3);

OLED_ShowString(3, 13, "%");

AD2 = AD_GetValue(ADC_Channel_2); //¹âÕÕÇ¿¶È´«¸ÐÆ÷ PA2

if (AD2 > 4000)AD2 = 4000;

bufe[3] = (u8)((AD2 / 40));

OLED_ShowNum(4, 10, bufe[3], 3);

OLED_ShowString(4, 13, "%");

// }

// t++;

KeyNum = Key_GetNum();

if (KeyNum == 1) //PB1¿ØÖÆÉ豸¿ª¹Ø

{

delay_ms(20);

if (KeyNum == 1)

{

state++;

if (state > 1)

{

state = 0;

}

}

}

if (state == 0) //¹Ø±Õ

{

OLED_ShowChinese(4, 8, 14);

LED3 = 1;

}

if (state == 1) //¿ªÆô

{

OLED_ShowChinese(4, 8, 12);

LED3 = 0;

if (bufe[0] > WenYu | bufe[2] > YanYu)

{

LED7 = 0; //·çÉÈ

Buzzer_ON();

}

else

{

LED7 = 1;

Buzzer_OFF();

}

}

}

}

8、总结

主要针对智能家居的一部分功能进行设计，主要实现功能需要使用STM32单片机作为主控芯片，使用DHT11温湿度传感器、光照传感器、MQ-2烟雾传感器等，用于家居环境的实时监测。最后通过ESP8266-01S模块 把测得的数据远程上传到云端，方便用户查看。
