本发明涉及运动器材，特别涉及一种具备多功能的篮球收纳筐。

背景技术：

随着现在生活水平的不断提高，体育运动对人们健康的积极作用日益明显，学校的体育课程，是学生阶段锻炼身体的重要环节，也受到了同学们的热爱。其中，篮球类运动更是受到很多人的青睐。篮球容易在球场上乱滚，影响运动场上正常的训练或者比赛，因此，球类的收纳很重要。传统的篮球类收纳车存在着不足，由于不能根据收纳篮球量的多少而控制收纳车的体积大小，这样导致了收纳车在存放少量篮球时占用空间较大，使原本狭小的存放室更加的小，收纳车体积无法随意控制；同时，如果篮球全收纳在收纳车内时，底部的篮球需要拿取，则需要将所有篮球拿出或者拼命的翻动才能拿到，这样不仅费时费力，而且非常的不便。

故此，现有的运动器材需要进一步改善。

技术实现要素：

本发明的目的是为了提供一种具备多功能的篮球收纳筐，能根据收纳篮球量的多少控制收纳车的体积大小，减少占用空间，同时能方便拿取需要的篮球。

为了达到上述目的，本发明采用以下方案：

一种具备多功能的篮球收纳筐，包括移动底座，所述移动底座上设置有铰接座，所述铰接座上铰接有翻转框体，所述翻转框体两侧分别设置有左筐体和右筐体，所述左筐体边缘设置有多根左栏杆，所述右筐体上设置有多根右栏杆，所述翻转框体上设置有多个导向孔，多根所述左栏杆和多根所述右栏杆的每一根对应穿插在其中一个所述导向孔内活动，所述翻转框体上设置有能带动所述左筐体和所述右筐体同步张开或靠拢的同步驱动机构，所述同步驱动机构分别连接于所述左筐体和所述右筐体，所述移动底座两侧各设置有用于顶起所述翻转框体的脚踏式顶压机构。

进一步地，多根所述左栏杆均在所述左筐体边缘；多根右栏杆均布在所述的右筐体边缘。

进一步地，多根所述左栏杆交错穿插在多根所述右栏杆内，所述左栏杆设置在两根所述右栏杆之间。

进一步地，所述同步驱动机构包括有设置在所述翻转框体上的螺杆转动座，所述螺杆转动座上穿插有调节螺杆，所述调节螺杆上设置有用于限制所述调节螺杆轴向移动的限位机构，所述翻转框体上设置有滑轨，所述滑轨上设置有滑块，所述滑块上设置有螺孔，所述调节螺杆穿过所述螺孔并和所述螺孔进行螺纹连接，所述滑块两侧分别设置有第一铰接耳和第二铰接耳，所述左筐体上设置有第三铰接耳，所述右筐体上设置有第四铰接耳，所述第一铰接耳和所述第三铰接耳之间铰接有第一连杆，所述第二铰接耳和所述第四铰接耳之间铰接有第二连杆。

进一步地，所述限位机构为设置在所述螺杆转动座两侧并和所述调节螺杆固定连接的限位环。

进一步地，所述脚踏式顶压机构包括有设置在所述移动底座上的竖向孔，所述竖向孔内活动设置有顶压杆，所述顶压杆下方的移动底座上设置有翻转铰接耳，所述翻转铰接耳上铰接有踏板，所述踏板内端设置有顶压板，所述顶压杆下端能贴合于所述顶压板的上表面，所述翻转框体底部两侧各设置有顶压面，所述顶压杆上端能贴紧于对应一侧的所述顶压面。

进一步地，所述移动底座包括有车体，所述车体上设置有多个轮体。

进一步地，所述轮体为万向轮。

进一步地，所述左筐体和右筐体上各设置有挡门。

综上所述，本发明相对于现有技术其有益效果是：

本发明解决了现有篮球收纳车的不足，通过两侧的左筐体和右筐体同步扩展或者靠拢，保证稳车体的稳定性的同时，能快速的控制收纳空间，最大程度的减少占用面积，同时，通过翻转设置的收纳车，能快速的拿取底部篮球，方便快捷，节省时间和体力，且结构简单，使用方便。

附图说明

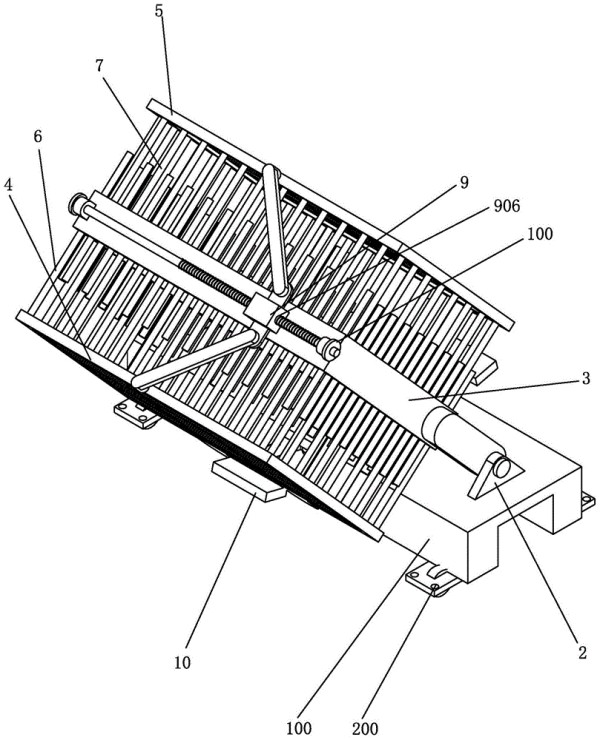

图1为本发明的立体图之一；

图2为本发明的立体图之二；

图3为本发明的左视图；

图4为图3沿a-a线的剖视图；

图5为本发明的主视图；

图6为图5沿b-b线的剖视图；

图7为图4沿c-c线的剖视图。

具体实施方式

下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

请参阅图1-7，本发明提供

一种具备多功能的篮球收纳筐，包括移动底座1，所述移动底座1上设置有铰接座2，所述铰接座2上铰接有翻转框体3，所述翻转框体3两侧分别设置有左筐体4和右筐体5，所述左筐体4边缘设置有多根左栏杆6，所述右筐体5上设置有多根右栏杆7，所述翻转框体3上设置有多个导向孔8，多根所述左栏杆6和多根所述右栏杆7的每一根对应穿插在其中一个所述导向孔8内活动，所述翻转框体3上设置有能带动所述左筐体4和所述右筐体5同步张开或靠拢的同步驱动机构9，所述同步驱动机构9分别连接于所述左筐体4和所述右筐体5，所述移动底座1两侧各设置有用于顶起所述翻转框体3的脚踏式顶压机构10；

工作原理：通过同步驱动机构9带动两侧的左筐体4和右筐体5同步靠拢或者张开，使收纳车内的占用空间发生变化，根据篮球量的多少来控制容纳空间；通过脚踏式顶压机构10能快速的使收纳框体进行翻转，如果球体在收纳车的底部，则踩动对应一侧的踏式顶压机构10，踏式顶压机构10将对应一侧的左筐体4或右筐体5顶起，使框体进行翻转，实现底部朝上的目的，方便球体的拿取。

本发明多根所述左栏杆6均在所述左筐体4边缘；多根右栏杆7均布在所述的右筐体5边缘。

本发明多根所述左栏杆6交错穿插在多根所述右栏杆7内，所述左栏杆6设置在两根所述右栏杆7之间。

本发明所述同步驱动机构9包括有设置在所述翻转框体3上的螺杆转动座901，所述螺杆转动座901上穿插有调节螺杆902，所述调节螺杆902上设置有用于限制所述调节螺杆902轴向移动的限位机构903，所述翻转框体3上设置有滑轨904，所述滑轨904上设置有滑块905，所述滑块905上设置有螺孔906，所述调节螺杆902穿过所述螺孔906并和所述螺孔906进行螺纹连接，所述滑块905两侧分别设置有第一铰接耳907和第二铰接耳908，所述左筐体4上设置有第三铰接耳909，所述右筐体5上设置有第四铰接耳910，所述第一铰接耳907和所述第三铰接耳909之间铰接有第一连杆911，所述第二铰接耳908和所述第四铰接耳910之间铰接有第二连杆912；同步调节原理：

通过旋转调节螺杆902，调节螺杆902旋转的过程和螺孔906进行螺纹连接，并驱使滑块905在滑轨904上前后移动，移动过程带动第一铰接耳907和第二铰接耳908前后移动，此时通过第一连杆911和第二连杆912同步展开或者靠拢，实现同步调节的目的。

本发明所述限位机构903为设置在所述螺杆转动座901两侧并和所述调节螺杆902固定连接的限位环100。

本发明所述脚踏式顶压机构10包括有设置在所述移动底座1上的竖向孔111，所述竖向孔111内活动设置有顶压杆112，所述顶压杆112下方的移动底座1上设置有翻转铰接耳113，所述翻转铰接耳113上铰接有踏板114，所述踏板114内端设置有顶压板115，所述顶压杆112下端能贴合于所述顶压板115的上表面，所述翻转框体3底部两侧各设置有顶压面116，所述顶压杆112上端能贴紧于对应一侧的所述顶压面116；

顶压原理：通过脚步踩动对应一侧的踏板114，使翻转框体3进行翻转，将收纳车的底部朝上，方便拿取底部的篮球。

本发明所述移动底座1包括有车体200，所述车体200上设置有多个轮体300。

本发明所述轮体300为万向轮。

本发明所述左筐体4和右筐体5上各设置有挡门400。

以上显示和描述了本发明的基本原理和主要特征以及本发明的优点，本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。
