摘要

本论文全面介绍原理图设计与热分析的基础知识，并深入探讨热分析理论、电子设备散热设计实践、散热分析软件工具使用、进阶散热设计技巧，以及案例分析与设计经验总结。通过分析热传递基本原理、关键参数、散热器选型、风道设计、软件工具功能和散热材料应用，本文为读者提供了全面的散热设计指导。文章不仅详细介绍了散热系统设计的理论基础，还通过案例分析，总结了散热设计中的常见问题和解决方案，并展望了散热设计的未来发展方向。本文旨在帮助工程师和设计师深入理解散热设计过程中的关键要素，提升电子设备的性能与可靠性。

关键字

原理图设计；热分析；散热器选型；风道设计；散热材料；软件工具；创新思路；案例分析

参考资源链接：于博士分享清晰CADENCE原理图：CS4272接口详解

1. 原理图设计与热分析基础

1.1 热分析在原理图设计中的重要性

热分析是电子原理图设计中不可或缺的一环，它涉及到电子设备的可靠性和性能。电子设备在工作时会产生热量，如果热量不能有效散发，就会导致设备温度上升，影响其性能甚至缩短寿命。因此，在原理图设计阶段，就需要考虑散热问题，以保证产品设计的成功。

1.2 热分析与原理图设计的结合

在原理图设计阶段结合热分析，主要是通过预测电路工作时的温度分布，来指导布局和散热设计。这样可以在产品制造前，优化电路布局和散热设计，降低后续设计修改的风险和成本。通过热分析软件，设计师可以模拟电路在不同环境和工作条件下的散热性能，从而提出更为有效的散热方案。

1.3 热分析软件工具的选择

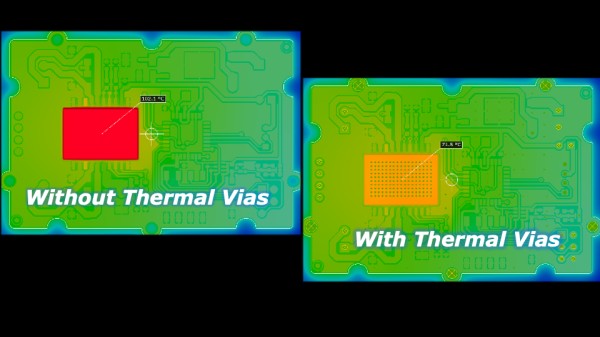

市场上存在多种热分析软件工具，如ANSYS、FloTHERM等，它们提供了从基本的热分析到复杂的流体动力学计算的能力。这些软件工具可以分析电路板、整个设备甚至是系统级别的热问题，提供了丰富的热分析功能，如温度分布、热流路径和热阻分析等。

在原理图设计阶段，选择合适的热分析软件工具，结合实际的电路工作条件，进行精确的热分析，是保证电子设备长期稳定运行的关键步骤。下一章节将深入探讨热分析的理论基础，进一步帮助设计师理解和掌握热分析的核心知识。

2. 热分析理论基础

2.1 热传递的基本原理

2.1.1 导热、对流和辐射的基本概念

热传递是热量通过介质从高温区域向低温区域转移的过程，主要包括导热、对流和辐射三种方式。导热是热量在固体或静止流体内部由高温区域向低温区域传递的过程。对流则是涉及流体运动的热传递形式，可以是自然对流，也可由外力驱动的强制对流。辐射是通过电磁波传递能量，不依赖介质，热物体通过电磁波将热能辐射到周围环境。这三种热传递方式在实际的散热设计中往往是交织在一起的，理解它们的基本概念是进行散热分析的前提。

2.1.2 热阻与热导率的关系

热阻和热导率是描述热传递效率的两个关键参数。热导率（k）表示单位时间内通过单位截面积的热量，是材料的固有属性。热阻（R）则是指热量传递过程中的阻力，是热传导过程中阻碍热量传递的能力。两者之间存在倒数关系，即热阻与热导率成反比。在设计散热系统时，工程师常常需要选用高热导率材料以降低系统热阻，从而提高散热效率。为了深入理解这一点，需进一步分析热阻的计算方法和在不同结构中的表现形式。

2.2 热分析中的关键参数

2.2.1 热容量和热通量的定义

热容量是一个物体存储热能的能力，定义为物体温度升高一个单位所需吸收的热量。它是设计散热系统时考虑热稳定性的重要参数。热通量是指单位时间内通过单位面积的热量，是衡量散热效率的重要指标。在散热设计中，正确理解和计算这两个参数对于系统性能的预测至关重要，特别是在热设计限制和热管理策略的制定上。

2.2.2 热传导方程与边界条件

热传导方程是描述热能在介质中传播的数学模型，通常以傅里叶定律为基础。其一般形式可以表达为热量随时间和空间的分布情况。边界条件则是定义在固体表面或者流体边界上的热传递状态，这对于求解热传导方程和计算具体热分布至关重要。常见的边界条件包括恒温边界、绝热边界和热流边界等。热传导方程的求解通常需要应用数值分析方法，如有限差分法、有限元法等。

2.3 热力学第二定律与散热设计

2.3.1 增熵原理在散热中的应用

热力学第二定律指出，在一个孤立系统内，熵，即无序程度，总是趋向于增加。在散热设计中，增熵原理意味着热能将不断从高温处传递到低温处，直至达到热平衡状态。这一定律在散热设计中的应用表现在散热路径的设计上，需要尽可能降低热阻，促进热量传递，从而在系统中产生有效的热量分配和散逸。

2.3.2 散热器设计中的熵增分析

散热器的设计目的是为了加速热量的散逸，有效降低系统温度。在设计散热器时，考虑熵增原理可以帮助我们更好地理解和优化热流路径，确保热量高效传递至周围环境。例如，通过优化散热器的几何形状和材料选择，可以减少热量在散热器内部的熵增，从而提高散热效率。熵增分析也是评估散热器性能的一个重要方面，它有助于我们深入理解散热器在实际工作中的热动力学行为。

接下来我们将深入探讨如何应用热分析理论基础，在实际的电子设备散热设计中进行实践操作。这将涉及到散热器选型与布局、风扇与风道设计以及散热材料的应用等具体策略。

3. 电子设备散热设计实践

电子设备散热设计实践是将理论知识应用到实际问题中的关键环节，涉及散热器选型与布局、风扇与风道设计、散热材料应用等多个方面，是保证电子设备正常运行和延长使用寿命的重要步骤。

3.1 散热器选型与布局

散热器的选型和布局对于电子设备的散热效率有着决定性的影响。散热器种类繁多，各有其特点，需根据实际应用场景和热负载的需求来选择最合适的型号。

3.1.1 散热器的种类和特性

散热器按照不同的分类标准可以分为不同的类型，常见的有自然对流散热器、强制对流散热器、液冷散热器等。

自然对流散热器：依靠热空气上升和冷空气下降的自然对流原理工作，适用于低功耗或小功率设备，典型产品有铝制散热片。 强制对流散热器：通过风扇或其他强制通风装置来增加空气流动，适用于中高功率设备，如CPU散热器。 液冷散热器：通过冷却液的循环将热量带走，适用于高功耗设备，如高性能显卡和服务器。

每种散热器都有其优势和局限性，设计师需要根据实际散热需求、成本预算和空间限制等因素综合考虑，选择合适的散热器。

3.1.2 散热器布局对散热效率的影响

散热器的布局直接决定了散热效率，一个良好的散热器布局应该保证热源和散热器之间的热通路最短，热阻最小。

热源与散热器的距离：散热器应尽可能靠近热源，减少热传导的距离。 散热器的面积和高度：散热面积越大，散热效率越高，但受到机箱内部空间的限制。 散热器的方向性：在有限空间内，合理安排散热器的放置方向，可以有效利用自然对流或强制对流的原理。 散热器的通风设计：保证散热器有良好的通风环境，避免产生气流死角。

3.2 风扇与风道设计

风扇是散热系统中提供强制对流的关键部件，而风道设计则是确保气流有序流动、提高散热效率的必要条件。

3.2.1 风扇的工作原理及其选用

风扇通过电动机旋转产生气流，以带走散热器上的热量。风扇的选用需要考虑以下因素：

风扇尺寸：风扇的尺寸需与散热器的大小相匹配，以保证气流能覆盖整个散热器。 风量和风压：风量决定了单位时间内能带走多少热量，风压则影响气流的远近和穿透力。 转速和噪音：高转速风扇可以提供更大的风量，但同时也会产生较大的噪音，应根据实际需要进行平衡选择。 轴承类型：风扇的寿命很大程度上取决于轴承类型，常见有
