智能电网用户端电能管理系统

1.1　概述
　　随着经济的飞速发展，能源紧张、环境恶化已受到全球的密切关注，能源是发展国民经济的重要基础，为了响应国家号召，走可持续发展的道路，节能降耗是首要任务。其中，电能在所有能源中消耗量比较大，对电能的统一管理显得尤为重要。只有对电能进行准确可靠的计量，才能从真正意义上节约电能。
　　Acrel-3000系列电能管理系统是我公司紧密把握电力系统用户的需求，遵循电力系统的标准规范而二次开发的一套具有专业性强、自动化程度高、易使用、高性能、高可靠等特点的适用于低压配电系统的电能管理系统。通过遥测和遥控可以合理调配负荷，实现优化运行，有效节约电能，并有高峰与低谷用电记录，从而为电能管理提供了必要条件。

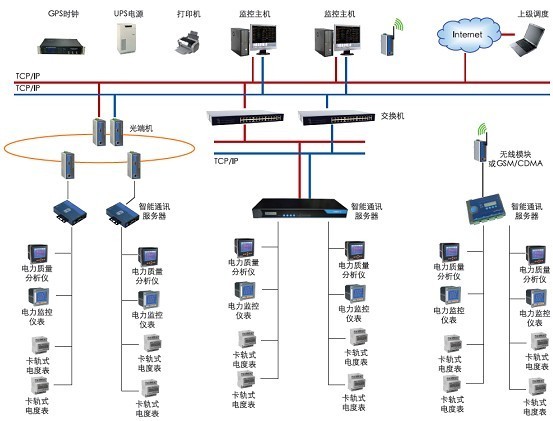

1.2　结构

　　Acrel-3000型电能管理系统可对低压设备消耗的电能进行分项计量。其软件运行于windows操作系统，包括windows2000、windows NT、windowsXP等windows系列操作系统。系统除了与本公司自主研发的仪表良好兼容外，还支持数百种硬件设备，包括目前流行的各种板卡、仪表、PLC等。支持各种常用电力通信规约，如部颁CDT规约、POLLING、1801、101、DNP等电力规约。　

1.3　功能
1.3.1 前台人机交互界面
　　设计适合客户要求的交互界面；标准图元库，方便调用组合；实时数据采集和显示；数据信息的自动逻辑计算和处理；设备参数远程更改设定；合、分闸状态显示和强制操作。
1.3.2 曲线及报表管理设置
　　客户要求的电参量的趋势曲线；正/反向有/无功电度的历史趋势；设计满足客户需求的各种报表；自动生成电能计量的日、月、年报表；可根据常用的MS Excel设置模板并生成相应报表，使用户轻松使用；查询任意时刻报表、显示并打印。
1.3.3 后台数据库管理
　　应用广泛的数据库软件如Access、MSSQL；建立开放式、网络化数据库；存储指定年限或所有的数据信息；软件系统实现的动态链接库；实时数据信息更新安全可靠；支持C/S、B/S方式，实现数据远传。
1.3.4 多级权限用户管理
　　密码登录后台，保证设置安全；高权限对低权限管理，分级操作，各权限均具修改密码功能。
1.3.5 通讯管理设置
　　各串口自主配置，操作方便；不同设备的通讯协议选择；通讯波特率自主选择；系统根据选择结果自动对该前置机某端口所连各设备进行统一的遥控配置。
1.3.6 网络功能
　　双机热备功能，支持双机、双网、双设备等冗余，并采用热备份的形式确保系统稳定可靠的运行，配置简单、方便。网络上任意一台机器可指定为I/O服务器（即前置机），网络上的其他机器可方便地从该机器上获取数据。

1.4　软件界面
1.4.1 数据采集

　　可采集和处理电力系统常用的各种遥测量、遥信量、脉冲量等。如：遥测量：电压、电流、有功、无功等；遥信量：开关状态、刀闸位置、保护动作信号、事故跳闸总信号、预告信号等；脉冲量：电度量、周波、时间量、设备参数、保护定值等；非电量：温度、压力、湿度、火灾报警、防盗报警等。

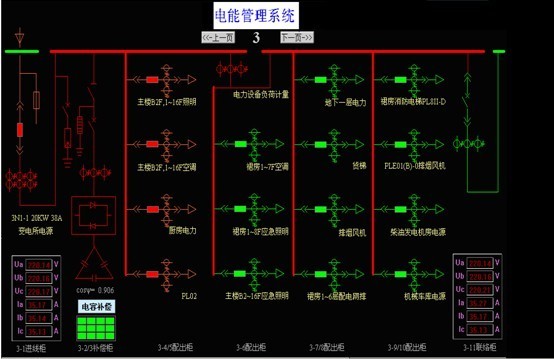

1.4.2 主界面显示
　　可根据现场的设备安装情况及布局将其用图形界面形象的表示出来，图为低压系统的配电图。

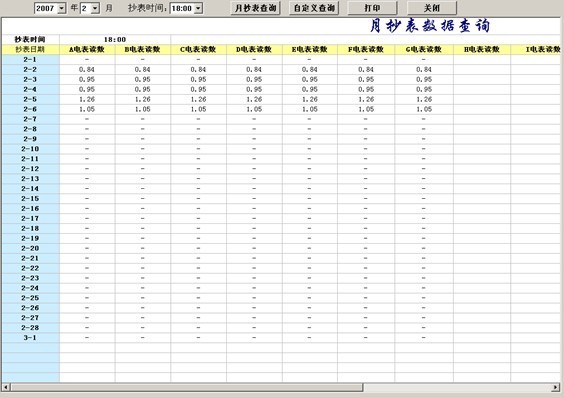

1.4.3 月抄表数据的查询
　　显示某个月的电表数据，可进行自定义查询，打印输出。

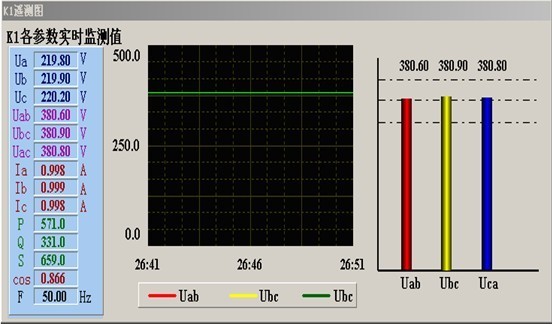

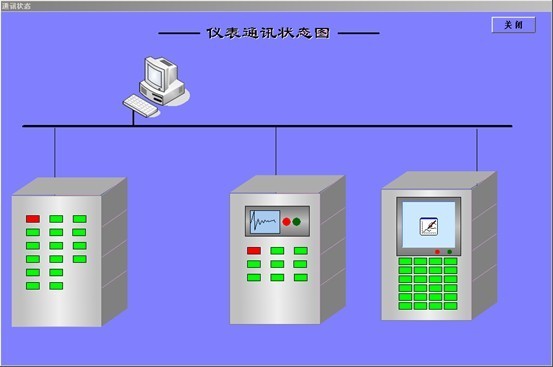

1.4.4 系统运行状况图
　　系统开关量、模拟量、脉冲量一览表，记录开关量变位动作次数，系统各保护装置保护投退表、保护定值表、各微机装置内信号表，系统安全运行天数。系统各脉冲电量读取，日、月、年统计一览表等。


　　显示现场系统设备当前的运行状态及系统运行信息。

1.5　性能指标
　　●平均无故障工作时间>30000h；
　　●遥测传送时间<3s；
　　●遥信量：遥信变位时间<3s，遥信正确率100%；
　　●遥控、遥调：遥控、遥调传送时间<3s，遥控正确率100%；
　　●屏幕画面调用响应时间<3s；
　　●告警响应时间<2s；
　　●画面实时数据更新时间<3s；
　　●开关量在数据库中更新时间<2s；
　　●模拟量在数据库中更新时间<2s；
　　●系统容量根据硬件配置的扩充无限扩容。

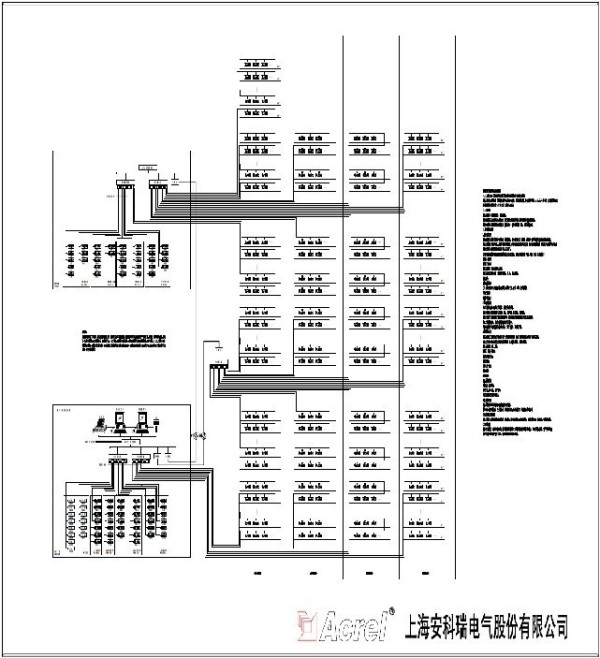

1.6　应用方案
