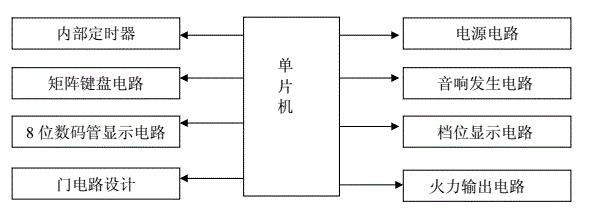

微波炉控制电路设计部分以MCU控制电路为核心，由定时器电路，显示电路，键盘电路，门电路，电源电路，音响发声电路，火力输出电路，档位显示电路共同组成微波炉控制系统电路，下图是微波炉设计控制电路图，推荐爱普特32位MCU APT32F171为主控。


APT32F171是32位高性能低成本MCU，它的工作电压范围是1.8V-5.5V，主频最高可达48MHz，片载64K(32Kbytes可选)程序闪存，独立2Kbytes数据内存，工作温度在−40℃至85°C的范围。

爱普特APT32F171用于微波炉控制电路有如下优势：

1、丰富外设接口UART/USART，支持硬件CRC，独立硬件除法器，支持低电压检测，支持内部模块互联触发，搭载增强型PWM。

2、12位高精度的ADC，COMP，模拟OP等功能。

3、该系列芯片具备宽电压、高信噪比，优异的EFT、CS、ESD性能。CS通过10V 0.15~230MHz A级测试，EFT通过±4KV A级测试，ESD通过HBM 4000V，MM200V，CDM500V测试。

4、中断控制器：支持动态配置的可嵌套中断 (NVIC）

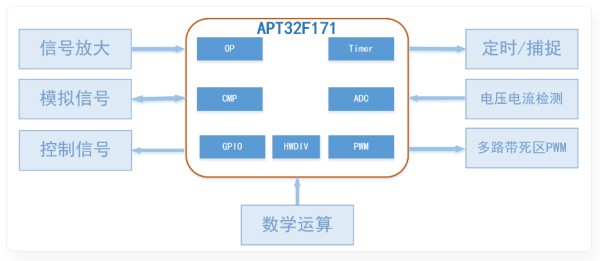

方案特点：

•控制电路模块化设计，外围电路简单，方案能耗低；

•功率动态可调，电源频率任意地变换成10000至30000赫兹的高频率输出；

•具备死区保护，过载保护，紧急刹车，欠压过流检测；

•高抗干扰性，产品通过CS 10V 150KHz~230MHz动态测试，EFT ±4KV；经过严格的高低温测试
