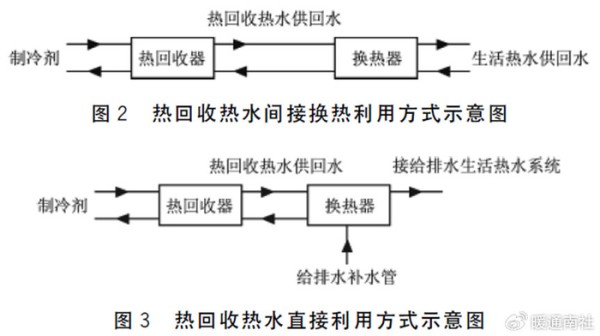

　　对于热回收的热水系统应用设计，一般来说，回收热量可以通过间接换热或者直接使用，为给排水生活热水系统提供补充热量，示意图见图2，3。

　　

　　间接换热即通过热回收器获得一定温度的热水，再经过换热器，对给排水热水系统的补水进行预热。

　　该方式由于间接换热，热量利用率不高，但是对热回收系统卫生要求低，可以保证生活热水水质不受影响。另外也可以通过将热回收热水系统直接接入生活热水系统，对该热回收热水进行直接利用。该方式无换热损失，热量利用率高，但是对热回收热水系统卫生标准要求高，需满足生活热水卫生要求。

　　对于直接利用模式，需要解决的一个问题是如何保证蓄热水罐内的冷热水分层明显，防止冷热混合，降低热量品质。本文提出水罐串联连接蓄热模式，可以最大限度利用热回收热水并实现冷热水有效分层。其原理见图4。

　　

　　参考水蓄冷系统中多罐串联式的蓄冷水罐连接方式，热回收热水系统中的蓄热水罐也采用水罐串联连接，并根据温度分层原理采用上进下出的连接方式，确保温度分层明显。以下说明该热回收系统工作过程。

　　蓄热阶段：热回收热水出水首先进入与给排水生活热水系统直接连接的最远蓄热水罐，最先把该水罐内的水置换成60℃的热水，将冷水压出依次经过第二个、第三个水罐，最终进入热回收器内换热。经过一段时间蓄热，最终将所有水罐内的水均加热至60℃。

　　用热阶段：当给排水生活热水系统需用热水时，首先由热回收系统直接提供，即热回收热水出水直接供水至给排水生活热水系统；当热回收器无法提供足够热量时，停止热回收系统运行，由蓄热水罐提供热水；当仍不能满足要求时，则启动给排水生活热水系统侧的加热设备。由此可以最大限度地利用热回收免费热水，减少加热设备使用时间。非用热阶段：水罐内均已蓄满60℃热水，热回收系统停止工作，冷凝热由冷凝器排放。
