免费设计成套自动化控制柜方案工作智能生活控制设备

发布时间：2026-05-09 08:02

家庭自动化设备如智能灯泡的远程控制方法 #生活技巧# #居家生活技巧# #家庭护理技巧# #家庭自动化设备#

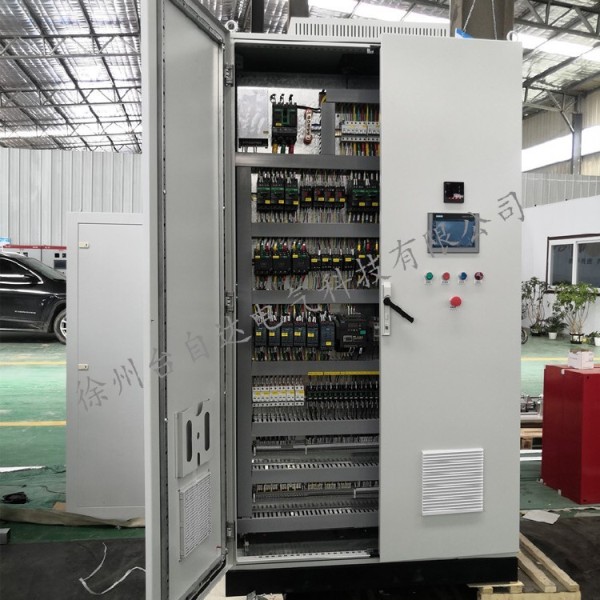

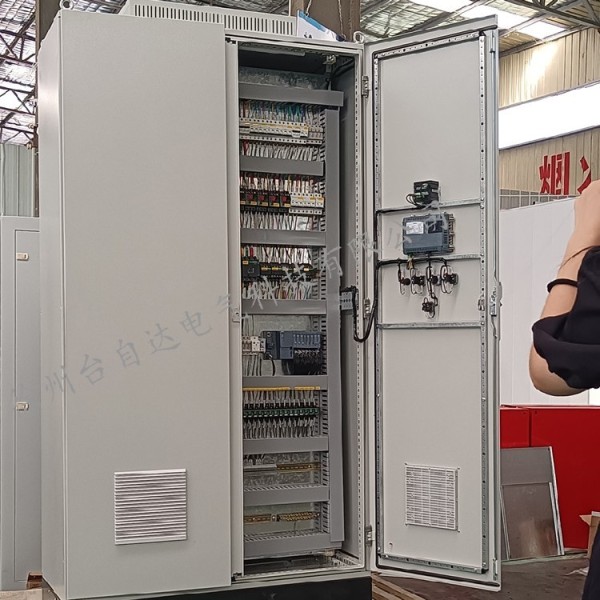

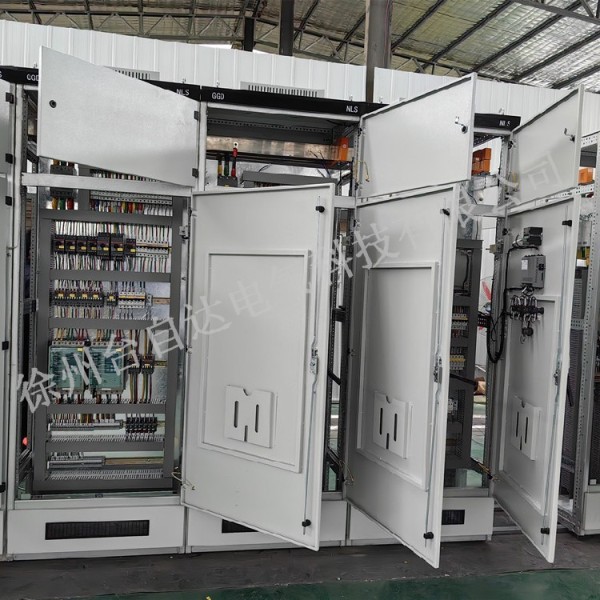

结构形式独立式运输专车/物流操作方式自动/手动包装木箱/包装棉优势一站式采购使用环境室内/室外功能类型电力配电和保护适用范围广泛应用于电力、冶金、化工、造纸、环保、污水处理、交通、港口、机械制造等行业。特色服务按要求定制定做也可来图定制材质冷轧钢板/不锈钢安装方式落地固定式安装保护功能过载保护

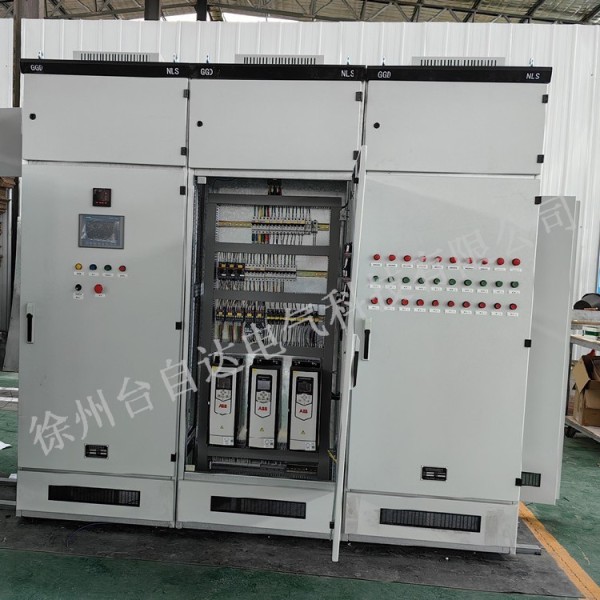

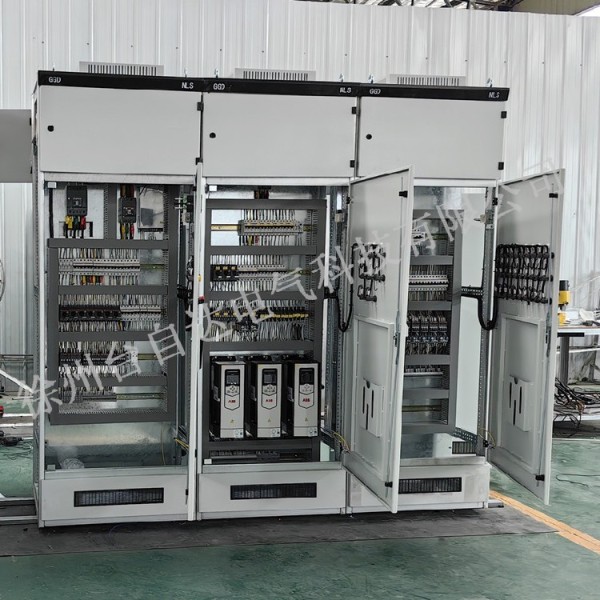

变频器柜存在的问题及解决方案
1、发热：变频器的发热是由内部的损耗产生的。在变频器中各部分损耗以主电路为主，约占98%，控制电路占2%。为了保证变频器正常可靠运行，对变频器进行散热，通常采用风扇散热；变频器的内装风扇可将变频器的箱体内部散热带走，若风扇不能正常工作，应立即停止变频器运行；大功率的变频器还需要在控制柜上加风扇，控制柜的风道要设计合理，所有进风口要设置防尘网，排风通畅，避免在柜中形成涡流，及在固定的位置形成灰尘堆积；根据变频器说明书的通风量来选择匹配的风扇。
2、干扰：变频器在工作中由于整流和变频，周围产生了很多的干扰电磁波，这些高频电磁波对附近的仪表、仪器有一定的干扰，而且会产生高次谐波。这种高次谐波会通过供电回路进入整个供电网络，从而影响其他仪表。如果变频器的功率很大占整个系统25%以上，需要考虑控制电源的抗干扰措施。当系统中有高频冲击负载如电焊机、电镀电源时，变频器本身会因为干扰而出现保护，则需要考虑整个系统的电源问题。
3、防水防结露：如果变频器放在现场，需要注意变频器柜上方不能有管道法兰或其他漏点，变频器附近也不能有喷溅水流，总之现场柜体防护等级要在IP43以上。
4、防尘：所有进风口要设置防尘网阻隔絮状杂物进入，防尘网应该设计为可拆卸式，以方便清理，维护。防尘网的网格根据现场的具体情况确定，防尘网四周与控制柜的结合处要处理严密。
5、随着变频技术的日益成熟，利用变频器、PLC、数模转换模块、温度传感器、温度模块等器件的有机结合，构成温差闭环自动控制系统，自动调节系统参数。变频器控制的应用，还可以使得整个系统能够在一个相对稳定的工作状态下平稳运行，且变频器的节能效果高可达30%以上，能带来很好的经济效益。

变频控制柜的工作环境
1、周围空气的温度应尽量控制在一定范围内，不过40℃，也不低于—20。
2、温度很高时，周围环境的相对湿度在40℃时不过50%，温度较低时，20℃时的相对湿度为90%。
3、变频控制柜放置地点的海拔高度不能过2000米。
4、安装产品的外部磁场不应过其它地方的地磁场。
5、没有火灾、危险和污染的地方。
6、无化学腐蚀和剧烈振动。

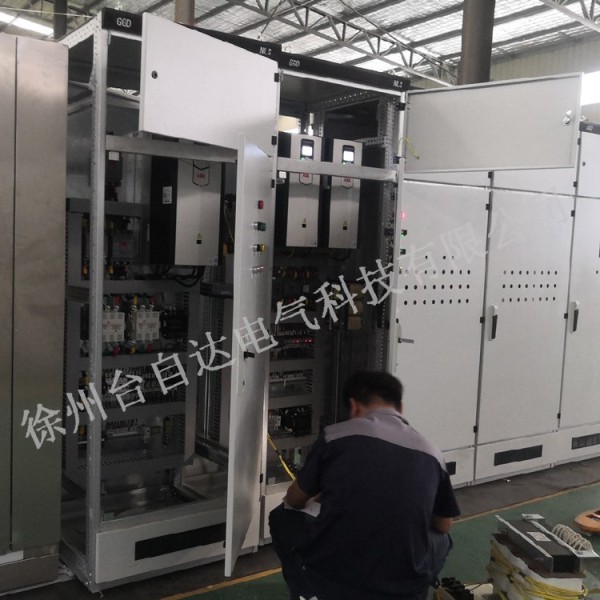

变频控制柜调试方法，下面普及下仅供参考
使用前，需要根据电气原理图进行复核。接线，根据电动机的实际要求调整相应元件的整定值，然后启动。
1、自动操作：接通电源，电源指示灯亮，将转换开关转到“自动”位置，检查变频控制柜被控电机是否按液位控制器的指令动作。当液位达到控制液位时，相应液位指示器亮起，相应限位控制继电器常开触点自动闭合，二次控制电路自动接通，电机启动，运行指示灯同时亮起。当水位达到停止水位时，相应指示灯亮起，断开液位测控仪相应限位控制继电器的常闭动断触点，二次控制电路断开，电机停止工作，运行指示灯熄灭。
2、手动操作：接通变频控制柜电源，电源指示灯亮，将转换开关转到“手动”位置，按下启动按钮，电机开始运行，操作指示灯亮，按下“停止”。“向上”按钮，电机停止运行，运行指示灯熄灭。
3、无论采用何种控制方式，当达到极限水位时，接通超限水位信号接点，二次控制电路断电，电机停止运行，并发出声光器信号。在电动机操作过程中发生事故，事故指示灯亮，电铃自动。这时，按下变频控制柜的停止按钮，可使电机停止工作。

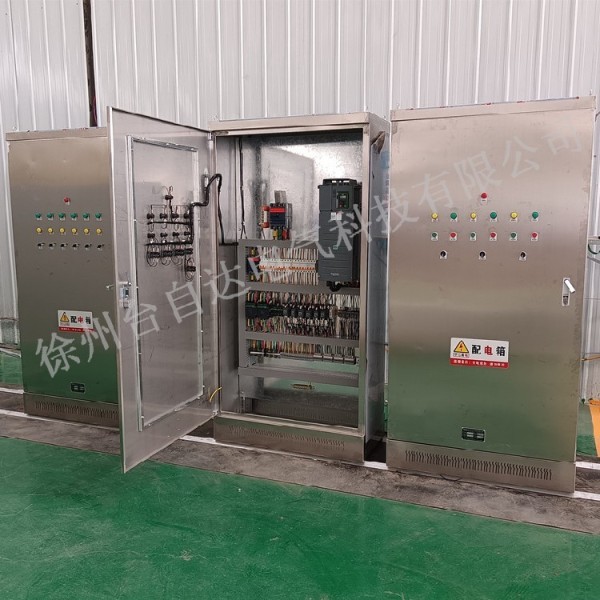

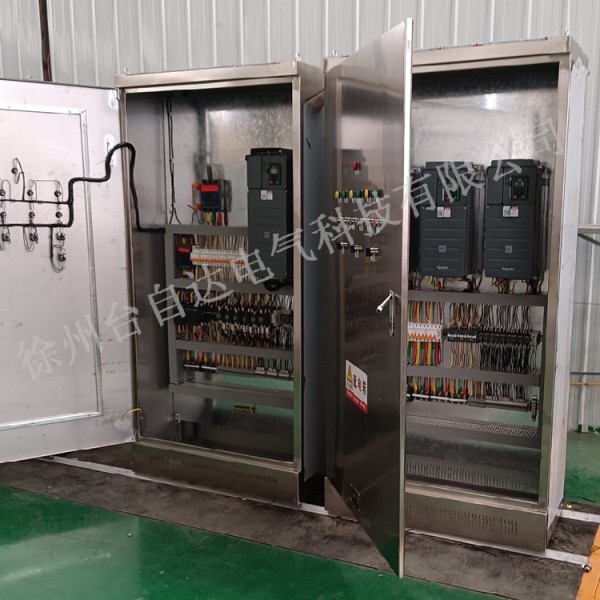

恒压供水控制柜的特点
1、恒压供水变频控制柜可实现对多台水泵电机的控制，根据即时水压值与水压设定值的对照，选择投入水泵的台数，及已投入水泵的运行转速；
2、恒压变频自动供水系统具有睡眠唤醒、分时段分压供水、带稳压泵或附属小泵等多种节能运行功能选择；
3、优良的软启动功能，降低启动冲击电流，延长水泵系统寿命；
4、针对多台泵系统，可定时轮换，消除水泵长时间不用锈蚀或长时间使用磨损；
5、水压数字模糊控制，智能调节，相应时间快，稳定性好；
6、数字面板控制，数字显示运行水压压力、频率、时间及水泵工作参数；
7、过压，过载，过流，过热等自动保护功能；
8、自动/手动功能，保证供水系统连续运转；
9、优良自动化控制及节电效果，节电率为：20%-50%。

适用范围
1、新建的住宅小区、别墅、写字楼、综合楼生活供水。
2、高层建筑、消防用水、宾馆饭店等的生活供水。
3、气压给水,地面水池加压等传统供水系统改造。
4、各种锅炉冷水供水系统、锅炉热水。
5、自来水厂的中间加压泵站、自来水二次增压。
6、各工矿企业的生产、生活用水、管网稳压。
7、各种类型的循环水、冷却水供应系统。

恒压供水设备安装注意事项
1、安装时管力量不允许加在泵上，以免使泵变形，影响正常运行。
2、安装前应仔细检查泵体流产内有无硬质物，以免运行时损坏叶轮和泵体。
3、紧地脚螺栓，以免起动时振动对泵性能产生影响。
4、在泵的进、出口管上安装调节阀，在泵出口附近安装压力表，以控制泵在额定工况内运行，确保泵的正常使用。
5、排出管如装逆止阀应装在闸阀的外面。
6、泵的安装方式分为硬性联接安装和柔性联接安装。

恒压供水控制柜优势
1、恒压供水技术因采用变频器改变电动机电源频率，而达到调节水泵转速改变水泵出口压力，比靠调节阀门的控制水泵出口压力的方式，具有降低管道阻力大大减少截流损失的效能。
2、由于变量泵工作在变频工况，在其出口流量小于额定流量，泵转速降低，减少了轴承的磨损和发热，延长泵和电动机的机械使用寿命。
3、水泵电动机采用软启动方式，按设定的加速时间加速，避免电动机启动时的电流冲击，对电网电压造成波动的影响，同时也避免了电动机突然加速造成泵系统的喘振。彻底消除水锤现象。
4、实现恒压自动控制，不需要操作人员频繁操作，降低了人员的劳动强度，节省了人力。

水泵控制柜的基本配置组成
1、交流接触器：交流接触器就是指工业生产电中运用电磁线圈穿过电流造成电磁场，使触头合闭，以做到控制负荷的家用电器。其基本原理是当交流接触器的磁铁线圈插电后，会造成较强的电磁场，使静铁芯造成电磁感应吸附力吸住流线圈，并推动触头姿势，二者是连动的。
当电磁线圈关闭电源时，电磁感应吸附力消退，流线圈在释放出来扭簧的功效下释放出来，使触头还原。直流接触器是正中间控制元器件，能够经常的通，断电源电路，能够以小电流控制大电流。与热继器相互配合应用能够对负荷设备具有过压保护功效。直流接触器由电磁感应组织和触头系统构成。主触头能够痛，断主电源电路；辅助触头控制电源电路。
2、热继器：热继器是由注入热元器件的电流造成发热量，使有不一样热膨胀系数的电阻带产生变形，当变形做到间距时，就让曲轴姿势，使控制电源电路断掉，进而使交流接触器跳停，主电源电路断掉，完成电机的过压保护。继电器用以控制目标(电动机)的过压保护，多见于对多电动机的维护。当一台变频调速器推动几台电动机时，需要加温继电器做过压保护，避免在其中某台电动机因负载而烧毁。一般用以绕线式电机或是变频电动机，绕线式电机一般不选用热继器来做过压保护，而使用过流继电器。(绕线式电机一般负载工作能力较鼠笼式强，立即运作时运行电流也比鼠笼式小。
3、小型继电器：小型继电器的关键功效是控制交流接触器和一些小输出功率的大功率电器。小型继电器能够将一个控制数据信号变为好几个控制数据信号或变大数据信号。小型继电器用以在控制电源电路中传送正中间数据信号。小型继电器的构造和基本原理与直流接触器基本一致，与交流接触器的关键差别取决于交流接触器的主触头能够根据大电流，而小型继电器的触头只有根据小电流。因此，它只有用以控制电源电路中。它一般是没有主接触点的，由于负载工作能力较为小。因此它用的全是辅助触头，总数比较多。

选择徐州台自达电气科技有限公司的⑦大理由
1、品牌好，信誉高，通过层层把关，质量硬！
2、多年制造成套控制柜变频柜PLC自动化柜的生产及现场经验!
3、不只是卖产品，我们还有服务还可以给用户提供完整的解决方案，全程跟踪，值！
4、选材严格，元件可由用户，也可由技术人员选型，元件厂家直供价格有优势！
5、每个项目量身定制定做，按照要求生产加工，贴心，舒心，更放心！
6、操作简单，可免费培训，超舒心放心！
7、统一专人服务，售后快捷，安心！
