具有杀菌除异味功能的鞋柜的制作方法

智能鞋柜：一些现代鞋柜带有除湿、杀菌等功能，保持鞋内干燥。 #生活技巧# #收纳技巧# #鞋柜收纳方案#

本发明涉及生活用品领域，尤其涉及一种具有杀菌除异味功能的鞋柜。

背景技术：

现时的鞋柜一般于柜体内通过负离子、紫外线、光触媒的方式清除细菌异味，然而，负离子只会产生臭氧，在密封的空间内长期使用时，当臭氧浓度达到一定浓度时会对人体造成危害；紫外线光照有限，易被遮档；光触媒寿命有限，时间一长会失效。

技术实现要素：

本发明的目的在于提供一种既能杀菌除异味，又不会对人体造成危害的具有杀菌除异味功能的鞋柜。

为了实现上述目的，本发明的技术方案为：提供一种具有杀菌除异味功能的鞋柜，包括鞋柜体、杀菌除异味模块、除湿器、控制面板以及供电模块，所述鞋柜体包括柜主体以及安装于所述柜主体的前端的柜门，所述杀菌除异味模块及所述除湿器均安装于所述柜主体内，所述控制面板安装于所述柜门的外壁，所述杀菌除异味模块为纳米水离子空气净化模块或者纳米水离子与负离子空气净化复合模块或者静电水雾化空气净化模块或者水离子空气净化模块或者羟基自由基水分子团发生装置，所述供电模块包括电线束以及电源插头，所述电线束安装于所述柜主体中，所述柜主体的外壁设置电线接孔，所述杀菌除异味模块、除湿器及所述控制面板均与所述电线束的输出端电性相接，所述杀菌除异味模块及所述除湿器均与所述控制面板电性相接，所述电线束的输入端穿出所述电线接孔与所述电源插头的输出端电性相接，所述电源插头的输入端可与市电相接。

所述柜主体内还安装有与所述控制面板电性相接的温度传感器及湿度传感器，所述控制面板上设置显示温度及湿度的显示屏。

所述柜主体中至少设置一水平的隔板从而将所述柜主体分隔至少两子柜格，所述隔板的底部设置对流孔。

所述柜主体内还安装有与所述控制面板电性相接的排风扇，所述排风扇的输入端与所述柜主体内腔相通，所述排风扇的输出端与外界相通。

所述杀菌除异味模块安装于所述柜主体内的上部，所述除湿器安装于所述柜主体内的下部。

与现有技术相比，本发明具有杀菌除异味功能的鞋柜通过杀菌除异味模块在去除鞋柜体内的有毒有害细菌，清楚异味的同时，还能净化并干燥鞋柜体内的空气，防止有毒气体对人体产生危害。

通过以下的描述并结合附图，本发明将变得更加清晰，这些附图用于解释本发明的实施例。

附图说明

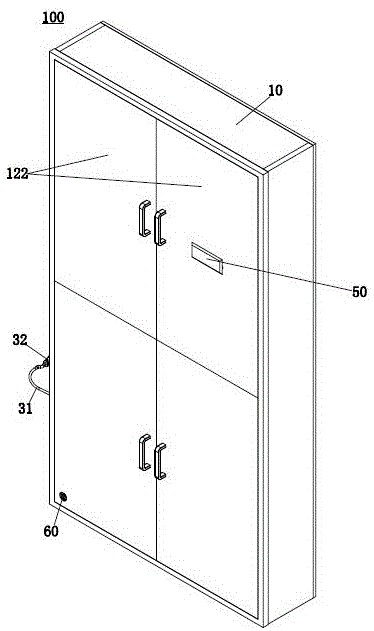

图1为本发明具有杀菌除异味功能的鞋柜一个角度的结构图。

图2为本发明具有杀菌除异味功能的鞋柜另一个角度的结构图。

图3为本发明具有杀菌除异味功能的鞋柜第一个角度的剖视图。

图4为本发明具有杀菌除异味功能的鞋柜第二个角度的剖视图。

图5为本发明具有杀菌除异味功能的鞋柜第三个角度的剖视图。

具体实施方式

参考图1至图5，本发明具有杀菌除异味功能的鞋柜100包括鞋柜体10、杀菌除异味模块20、供电模块30、除湿器40以及控制面板50。

所述鞋柜体10包括柜主体11以及安装于所述柜主体11的前端的柜门12。所述杀菌除异味模块20及所述除湿器40均安装于所述柜主体11内。所述控制面板50安装于所述柜门12的外壁。所述杀菌除异味模块20为纳米水离子空气净化模块或者纳米水离子与负离子空气净化复合模块或者静电水雾化空气净化模块或者水离子空气净化模块或者羟基自由基水分子团发生装置。所述供电模块30包括电线束31以及电源插头32，所述电线束31安装于所述柜主体11中，所述柜主体11的外壁设置电线接孔（图未示）。所述杀菌除异味模块20、除湿器40及所述控制面板50均与所述电线束31的输出端电性相接。所述杀菌除异味模块20及所述除湿器30均与所述控制面板50电性相接。所述电线束31的输入端穿出所述电线接孔与所述电源插头32的输出端电性相接，所述电源插头32的输入端可与市电相接。

所述柜主体11内还安装有与所述控制面板50电性相接的温度传感器（图未示）及湿度传感器（图未示），所述控制面板50上设置显示温度及湿度的显示屏（图未示）。

所述柜主体11中至少设置一水平的隔板111从而将所述柜主体11分隔至少两子柜格101。所述隔板111的底部设置对流孔1111。本实施例中，所述隔板111的数量为五块，所述对流孔1111设置于所述隔板111的周边。所述柜门12包括两旋转连接于所述柜主体11的前端两侧的子柜门122。

所述柜主体11内还安装有与所述控制面板50电性相接的排风扇60。所述排风扇60的输入端与所述柜主体11内腔相通，所述排风扇60的输出端与外界相通。

本实施例中，所述杀菌除异味模块20安装于所述柜主体11内的上部，所述除湿器40安装于所述柜主体11内的下部。

本发明具有杀菌除异味功能的鞋柜100使用时，鞋柜体10内的气体从杀菌除异味模块20的进气孔201进入到杀菌除异味模块20内，经过净化后从出气孔202输出，从而保证鞋柜体10内的空气的干净。除湿器40启动后，鞋柜体10内的湿气从除湿器40的进风口401进入，经过除湿后从出风口402输出，从而保证鞋柜体10内空气的干燥。排风扇60用于排出鞋柜体10内的气体。控制面板50既可检测鞋柜体10内的温度及湿度，还可控制杀菌除异味模块20、除湿器40以及排风扇60的运行。

本发明具有杀菌除异味功能的鞋柜通过杀菌除异味模块在去除鞋柜体内的有毒有害细菌，清楚异味的同时，还能净化并干燥鞋柜体内的空气，防止有毒气体对人体产生危害。

需要注意的是，鞋柜体的结构并不局限于以上结构，其它合适结构均可。

以上结合最佳实施例对本发明进行描述，但本发明并不局限于以上揭示的实施例，而应当涵盖各种根据本实施例的本质进行的修改、等效组合。

技术特征：

技术总结
本发明公开一种具有杀菌除异味功能的鞋柜，杀菌除异味模块及除湿器均安装于柜主体内，控制面板安装于柜门的外壁，杀菌除异味模块为纳米水离子空气净化模块或者纳米水离子与负离子空气净化复合模块或者静电水雾化空气净化模块或者水离子空气净化模块或者羟基自由基水分子团发生装置，电线束安装于鞋柜体中，杀菌除异味模块及除湿器均与控制面板电性相接，电线束的输入端穿出电线接孔与电源插头的输出端电性相接，电源插头的输入端可与市电相接。该具有杀菌除异味功能的鞋柜通过杀菌除异味模块在去除鞋柜体内的有毒有害细菌，清楚异味的同时，还能净化并干燥鞋柜体内的空气，防止有毒气体对人体产生危害。

技术研发人员：胡渝;邱庆彬
受保护的技术使用者：胡渝;邱庆彬
技术研发日：2019.04.24
技术公布日：2019.08.13
