　　申请日2013.02.26

　　公开(公告)日2013.10.23

　　IPC分类号E03C1/12

　　摘要

　　本实用新型名称为生活污水再利用环保装置，是一种家用的节水环保装置，尤其是能方便运送、定量排出和省力的节水装置。目前，许多家庭会在卫生间内放置一个桶，将洗菜等较洁净的水存入其中，在需要时用来冲厕所。这种意识很好，但是效果却不明显。因为人们在实际的操作中，常常会嫌麻烦而直接将水倒入下水道中。现下，也有目的相同的发明，它们主要是利用水泵将水压入马桶的储水箱，这类装置不够省力，不能控制水量，并且构造复杂费空间。本装置利用帕斯卡原理达到省力的作用，利用阿基米德定理实现水的定量排出，安装位置的设计使其更节省空间。这样人们便可以方便地利用生活污水冲厕所，为住家户节约水的同时，也支持了节约型社会的建设。

　　权利要求书

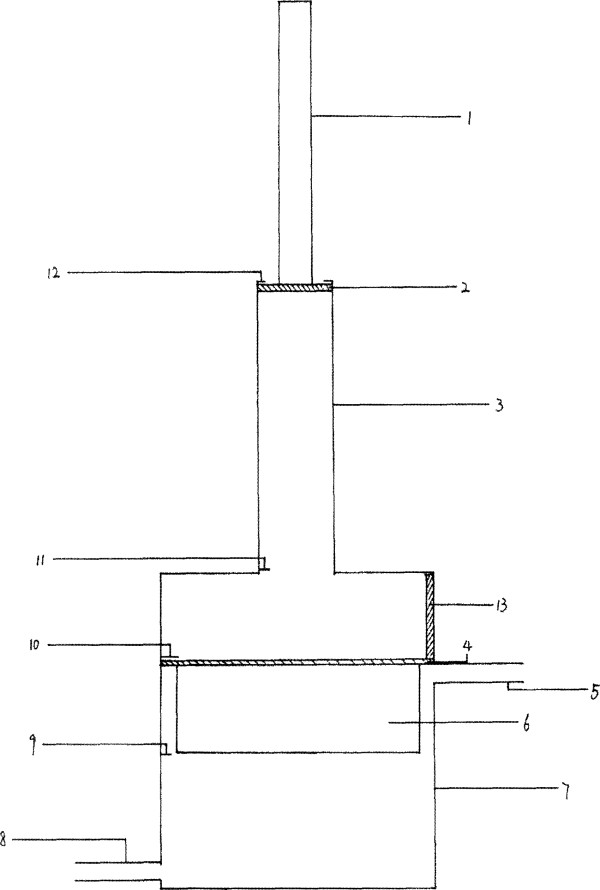

　　1.一种生活污水再利用环保装置，主装置中，手动下压柱连接于小活塞上表面，轻质块连接于大活塞下表面，大、小活塞依次安装于储水箱中，进水管道、出水管道、大活塞上限挡板、大活塞下限挡板、小活塞上限挡板、小活塞下限挡板固定于储水箱上，大活塞侧挡板固定于大活塞上表面边缘;其特征是：小活塞与小活塞管管壁紧贴靠，但可上下滑动，大活塞与储水箱箱壁紧贴靠，但可上下滑动，小活塞向下运动时可使大活塞也向下运动。

　　2.根据权利要求1所述的生活污水再利用环保装置，其特征是：小活塞与大活塞之间的空间是一个密封的环境，内充有空气。

　　3.根据权利要求1所述的生活污水再利用环保装置，其特征是：定量体积的轻质块固定于大活塞的下表面。

　　4.根据权利要求1所述的生活污水再利用环保装置，其特征是：大活塞上限挡板和大活塞下限挡板固定于储水箱箱壁上，小活塞上限挡板和小活塞下限挡板固定于小活塞管管壁的最上端和最下端。

　　说明书

　　生活污水再利用环保装置

　　所属技术领域

　　本实用新型是一种家用的节水环保装置，尤其是能方便运送、储存和省力的节水装置。

　　背景技术

　　目前，市场上较为成熟的节水设备多是用于自来水厂等企业的大型设备，而家用的节水装置却是处于一个初步阶段。在国家有关机构的大力倡导下，很多家庭都逐渐的有了节约水资源的意识。据调查了解，很多家庭会在卫生间内放置一个桶，将洗菜、洗衣服等较洁净的水存放入该桶中，在需要时用来冲厕所。这是一个很好的方法，但是人们在实际的操作中，常常会因为习惯直接将水倒入下水道，或是因为一时懒惰将水倒掉，这些因素都是这个方式的弊端。现下，也有目的相同的发明，它们主要是利用水泵将水打入马桶的储水箱，装置较复杂、所占空间大。

　　发明内容

　　为了克服家庭中普遍所用节水方法的不足和节水发明的不足，本实用新型提供一种改进的节水环保装置，该装置不仅能将家庭日常所产出的较洁净的污水储存起来，而且能方便、省力、定量的将水压入马桶的储水箱中。

　　本实用新型解决其技术问题所采用的技术方案是：可以将本实用新型装置安置在厕所地板下的水管层空间中，生活产生的洗脸水、洗菜水等较为洁净的污水可从装置的进水管道通过重力的作用被运送到储水箱中。小活塞上配置一个手动下压柱，大活塞置于储水箱的上部，大、小活塞间是一个连通并且密闭的空间，即一个运用了帕斯卡原理的体系。大活塞的下部固定一个体积确定的泡沫块。当人们需要用水时，通过手动下压柱将小活塞向下压，这时帕斯卡原理可以帮助人们减小泡沫块被压入水中所产生的阻力。由阿基米德定理可知，当泡沫块被压入水中时，相应体积的水就可以通过出水管道被定量的压入了马桶的储水箱中了。人再继续向上施加拉力时，处于水中的泡沫块产生的浮力也可称为助力使大活塞向上滑动，手动下压柱回到原高度。

　　本实用新型的有益效果是，通过管道可以方便的将水运送到卫生间，在将水压入马桶储水箱时通过对于帕斯卡原理的运用可以达到省力的作用。用定体积的泡沫可以将水定量的压入马桶水箱中，达到马桶冲水时对水量的要求。
