一种厨具用存放装置的制作方法

厨房吊柜上方可安装开放式置物架，存放烹饪用具。 #生活常识# #日常生活小窍门# #室内装饰小技巧# #家具摆放巧法#

1.本实用新型涉及生活用品技术领域，具体为一种厨具用存放装置。

背景技术：

2.厨具是厨房用具的统称，厨房用具主要包括以下5大类，第一类是储藏用具，第二类是洗涤用具，第三类是调理用具，第四类是烹调用具，第五类是进餐用具，市场上的厨房用具，从面层材料材质分析，主要有以下8种组合，不锈钢台面和三聚氰胺阻燃板柜橱门扇，不锈钢台面和防火板圆弧门扇，不锈钢台面和门扇及桶身，防火板台面和三聚氰胺板门扇，防火板台面和门扇，国产人造大理石台面和防火板门扇，进口人造结晶石台面和防火板门扇，进口实体面材台面和防火板门扇等，这些材质都可归纳为4个类别，它们的特点如下，不锈钢材料装饰效果都较差，防火板材料能力优于不锈钢，具有很好的加工性能、装饰性和抗污能力，人造大理石材料，装饰性强，防火性能好，但抗污染能力不如防火板，实体面材，装饰性、防火性和抗污染性能都很好，不过价格过于昂贵，一般家庭无法承受，所以当前市场上是以防火板为家庭厨房用具的主导材料，厨具用存放装置是用于厨具存放保存使用的基本用具。
3.目前市场上的厨具用存放装置大多不具有过滤率效果，清洗后的厨具放在存放装置后附着的水分会落下存放装置的底部，当天气炎热时厨具清洗后的水分会被蒸发，而水分钟附着的其他杂质会滞留在存放装置底部，时间长久后会形成异味，影响了人们的生活品质，因此需要进行改进。

技术实现要素：

4.(一)解决的技术问题
5.针对现有技术的不足，本实用新型提供了一种厨具用存放装置，具备便于清理等优点，解决了一般厨具用存放装置不便于清理的问题。
6.(二)技术方案
7.为实现上述便于清理的目的，本实用新型提供如下技术方案：一种厨具用存放装置，包括存放装置本体，所述存放装置本体的顶部开设有放置槽，所述放置槽的一侧设置有活动连接在存放装置本体顶部的积水篮，所述积水篮的内壁活动连接有控水篮，所述放置槽的内壁开设有活动腔，所述活动腔的内壁固定连接有限位板，所述限位板的一侧设置有活动连接在活动腔内壁的顶块，所述顶块的一侧固定连接有弹簧，所述顶块的一侧固定连接有放置带。
8.所述放置带的底部设置有活动连接在放置槽内底壁的积水盒，所述积水盒的一侧固定连接有挡板，所述顶块的顶部固定连接有延伸杆，所述延伸杆的一端固定连接有定位块，所述定位块的一侧固定连接有抱紧球，所述存放装置本体的一侧开设有卡紧槽，所述卡紧槽的底部设置有固定连接在存放装置本体一侧的放置板，所述存放装置本体的正面固定安装有打磨装置。
9.优选的，所述打磨装置包括安装盒，所述安装盒的内部固定连接有打磨石，所述打磨石的顶部开设有打磨槽。
10.优选的，所述挡板为t字形挡板，且挡板的一侧贯穿存放装置本体的一侧与积水盒连接。
11.优选的，所述存放装置本体的顶部开设有安装槽，且安装槽的形状大小与积水篮的形状大小均相互匹配。
12.优选的，所述延伸杆为l形延伸杆，且延伸杆的一端贯穿存放装置本体并延伸至放置槽的内部。
13.优选的，所述延伸杆与存放装置本体的接触部位设置有开设在存放装置本体内部的滑动槽，且滑动槽的形状大小与延伸杆的形状大小均相互匹配。
14.优选的，所述顶块的数量、延伸杆的数量、定位块的数量和抱紧球的数量均为两个，且两个顶块、延伸杆、定位块和抱紧球以放置槽的垂直中线为对称轴对称设置。
15.(三)有益效果
16.与现有技术相比，本实用新型提供了一种厨具用存放装置，具备以下有益效果：
17.1、该厨具用存放装置，通过积水盒、积水篮、控水篮、顶块、放置带、限位板、弹簧、活动腔、延伸杆、定位块和抱紧球的相互配合使用，达到了便于清理的目的，解决了一般厨具用存放装置不便于清理的问题，将清洗后的菜刀放入放置槽放置带会被下压顶块带动定位块向中心滑动，抱紧球将菜刀抱紧，菜刀上的水分落在积水盒中，通过将积水盒拉出清理，将筷子和汤匙放在控水篮中将水分过滤到积水篮中再进行清理，有效的将厨具清洗后的水分进行清理，防止厨具清洗后的水分长期滞留在厨具用存放装置的底部而产生的异味，提高了使用者的生活质量，满足了使用者的使用需求。
18.2、该厨具用存放装置，通过打磨装置、安装盒、打磨石和打磨槽的相互配合使用，达到了便于打磨菜刀的目的，防止使用者在日常使用中因长久使用后菜刀变钝而影响使用，满足了使用者的使用需求。
附图说明

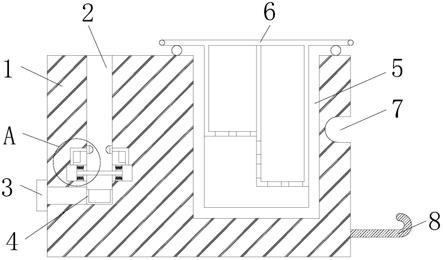

19.图1为本实用新型正剖图；
20.图2为图1中本实用新型a处结构放大图；
21.图3为本实用新型正视图；
22.图4为本实用新型打磨装置结构示意图。
23.图中：1、存放装置本体；2、放置槽；3、挡板；4、积水盒；5、积水篮；6、控水篮；7、卡紧槽；8、放置板；9、顶块；10、放置带；11、限位板；12、弹簧；13、活动腔；14、延伸杆；15、定位块；16、抱紧球；17、打磨装置；1701、安装盒；1702、打磨石；1703、打磨槽。
具体实施方式
24.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
25.请参阅图1
‑
4，一种厨具用存放装置，包括存放装置本体1，存放装置本体1的顶部开设有放置槽2，放置槽2的一侧设置有活动连接在存放装置本体1顶部的积水篮5，存放装置本体1的顶部开设有安装槽，且安装槽的形状大小与积水篮5的形状大小均相互匹配，积水篮5的内壁活动连接有控水篮6，放置槽2的内壁开设有活动腔13，活动腔13的内壁固定连接有限位板11，限位板11的一侧设置有活动连接在活动腔13内壁的顶块9，顶块9的一侧固定连接有弹簧12，顶块9的一侧固定连接有放置带10。
26.放置带10的底部设置有活动连接在放置槽2内底壁的积水盒4，积水盒4的一侧固定连接有挡板3，挡板3为t字形挡板，且挡板3的一侧贯穿存放装置本体1的一侧与积水盒4连接，顶块9的顶部固定连接有延伸杆14，延伸杆14为l形延伸杆，且延伸杆14的一端贯穿存放装置本体1并延伸至放置槽2的内部，延伸杆14与存放装置本体1的接触部位设置有开设在存放装置本体1内部的滑动槽，且滑动槽的形状大小与延伸杆14的形状大小均相互匹配，延伸杆14的一端固定连接有定位块15，定位块15的一侧固定连接有抱紧球16，顶块9的数量、延伸杆14的数量、定位块15的数量和抱紧球16的数量均为两个，且两个顶块9、延伸杆14、定位块15和抱紧球16以放置槽2的垂直中线为对称轴对称设置，通过积水盒4、积水篮5、控水篮6、顶块9、放置带10、限位板11、弹簧12、活动腔13、延伸杆14、定位块15和抱紧球16的相互配合使用，达到了便于清理的目的，解决了一般厨具用存放装置不便于清理的问题，将清洗后的菜刀放入放置槽2放置带10会被下压顶块9带动定位块15向中心滑动，抱紧球16将菜刀抱紧，菜刀上的水分落在积水盒4中，通过将积水盒4拉出清理，将筷子和汤匙放在控水篮6中将水分过滤到积水篮5中再进行清理，有效的将厨具清洗后的水分进行清理，防止厨具清洗后的水分长期滞留在厨具用存放装置的底部而产生的异味，提高了使用者的生活质量，满足了使用者的使用需求，存放装置本体1的一侧开设有卡紧槽7，卡紧槽7的底部设置有固定连接在存放装置本体1一侧的放置板8，存放装置本体1的正面固定安装有打磨装置17，打磨装置17包括安装盒1701，安装盒1701的内部固定连接有打磨石1702，打磨石1702的顶部开设有打磨槽1703，通过打磨装置17、安装盒1701、打磨石1702和打磨槽1703的相互配合使用，达到了便于打磨菜刀的目的，防止使用者在日常使用中因长久使用后菜刀变钝而影响使用，满足了使用者的使用需求。
27.在使用时，将菜刀放在放置槽2中，菜刀将放置带10下压，放置带10带动定位块15向菜刀靠拢，抱紧球16将菜刀抱紧，菜刀清洗后的水分通过重力作用落在积水盒4中向外拉动挡板3使积水盒4滑出存放装置本体1进行清理，将筷子和汤匙放在控水篮6中筷子和汤匙的水分落在积水篮5中，将翻炒铲卡入卡紧槽7再将砧板放在放置板8上将翻炒铲固定。
28.综上所述，该厨具用存放装置，达到了便于清理的目的，解决了一般厨具用存放装置不便于清理的问题，防止厨具清洗后的水分长期滞留在厨具用存放装置的底部而产生的异味，提高了使用者的生活质量。
29.需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
30.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
