一种便于拆装折叠的可调节经济管理用抽屉分隔装置的制作方法

制作抽屉分隔架: 安装可调节的架子，方便取放刀具和烹饪工具 #生活技巧# #收纳整理技巧# #厨房抽屉整理法#

1.本实用新型涉及抽屉分隔装置技术领域，具体为一种便于拆装折叠的可调节经济管理用抽屉分隔装置。

背景技术：

2.随着现代抽屉分隔装置领域地发展，人们对抽屉颞部空间细化分层的需求正在增加，同时用户对抽屉分隔装置的需求与质量要求也在提升，抽屉分隔装置的发展必须要适应现代人们对抽屉分隔需求，为此本案设计一种便于拆装折叠的可调节经济管理用抽屉分隔装置。
3.现有的市面上的抽屉分隔装置在用户使用时，使用较为繁琐且不便于用户拆装摆放或收取，适用性较差，不方便折叠的问题。
4.针对上述问题，急需在原有抽屉分隔装置的基础上进行创新设计，为此我们提出种便于拆装折叠的可调节经济管理用抽屉分隔装置。

技术实现要素：

5.本实用新型的目的在于提供一种便于拆装折叠的可调节经济管理用抽屉分隔装置，以解决上述背景技术中提出的抽屉分隔装置在用户使用时，使用较为繁琐且不便于用户拆装摆放或收取，适用性较差，不方便折叠的问题。
6.为实现上述目的，本实用新型提供如下技术方案：一种便于拆装折叠的可调节经济管理用抽屉分隔装置，包括底柱和挡板，所述底柱的后方设置有抗震垫，且抗震垫的上方设置有滚轮，所述滚轮的外部设置有滑槽，且滑槽的上方设置有调节块，所述调节块的右侧安装有底板，且底板的下方设置有主体，所述主体的下方设置有固定块，且固定块的右侧安装有卡扣，所述挡板的内部安装有海绵垫，且挡板位于卡扣的上方，所述海绵垫的下方安装有卡槽，且卡槽的右侧安装有螺母，所述螺母的下方设置有铰链，且铰链的下方设置有连接块。
7.优选的，所述底柱的底端与抗震垫的顶端之间紧密贴合，且底柱与抗震垫之间相平行。
8.优选的，所述底柱通过滚轮与滑槽和主体之间活动连接，且底柱通过滚轮与滑槽和主体之间构成滑动结构。
9.优选的，所述调节块通过滑槽与底柱之间活动连接，且调节块与底柱之间互相垂直。
10.优选的，所述挡板通过螺母与铰链和主体之间构成转动结构，且挡板与主体相垂直。
11.优选的，所述连接块通过卡扣和挡板之间构成可拆卸结构，且连接块之间沿挡板水平方向等距分布。
12.与现有技术相比，本实用新型的有益效果是：
13.1、该便于拆装折叠的可调节经济管理用抽屉分隔装置设置有调节块，调节块通过滑槽与底柱之间活动连接，且调节块与底柱之间互相垂直，便于用户使用调节块来控制底柱的位置调整能使用户使用更加便捷。
14.2、该便于拆装折叠的可调节经济管理用抽屉分隔装置设置有底柱，底柱的底端与抗震垫的顶端之间紧密贴合，且底柱与抗震垫之间相平行，便于用户在使用装置时能对装置总体进行很好的支撑，保持装置整体的稳定性。
15.3、该便于拆装折叠的可调节经济管理用抽屉分隔装置设置有挡板，挡板通过螺母与铰链和主体之间构成转动结构，且挡板与主体相垂直，方便用户可以在不同的使用需求下，调节转动挡板来进行不同位置的摆放，增强了装备的不同情况下的适应性。
附图说明

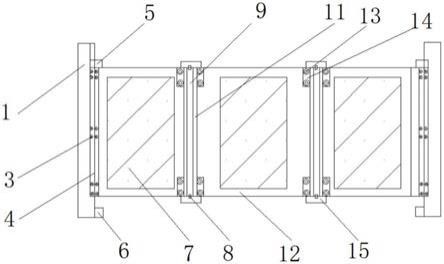

16.图1为本实用新型正视结构示意图；
17.图2为本实用新型右视结构示意图；
18.图3为本实用新型俯视结构示意图。
19.图中：1、底柱；2、抗震垫；3、滚轮；4、滑槽；5、调节块；6、固定块；7、底板；8、卡扣；9、挡板；10、海绵垫；11、卡槽；12、主体；13、螺母；14、铰链；15、连接块。
具体实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
21.请参阅图1-3，本实用新型提供一种技术方案：一种便于拆装折叠的可调节经济管理用抽屉分隔装置，包括底柱1和挡板9，底柱1的后方设置有抗震垫2，且抗震垫2的上方设置有滚轮3，底柱1的底端与抗震垫2的顶端之间紧密贴合，且底柱1与抗震垫2之间相平行，便于用户在使用装置时能对装置总体进行很好的支撑，保持装置整体的稳定性，滚轮3的外部设置有滑槽4，且滑槽4的上方设置有调节块5，调节块5通过滑槽4与底柱1之间活动连接，且调节块5与底柱1之间互相垂直，便于用户使用调节块5来控制底柱1的位置调整能使用户使用更加便捷，调节块5的右侧安装有底板7，且底板7的下方设置有主体12，主体12的下方设置有固定块6，且固定块6的右侧安装有卡扣8，底柱1通过滚轮3与滑槽4和主体12之间活动连接，且底柱1通过滚轮3与滑槽4和主体12之间构成滑动结构，方便用户根据自身使用需求来对底柱1的位置进行调整，挡板9的内部安装有海绵垫10，且挡板9位于卡扣8的上方，海绵垫10的下方安装有卡槽11，且卡槽11的右侧安装有螺母13，螺母13的下方设置有铰链14，且铰链14的下方设置有连接块15，挡板9通过螺母13与铰链14和主体12之间构成转动结构，且挡板9与主体12相垂直，方便用户可以在不同的使用需求下，调节转动挡板9来进行不同位置的摆放，增强了装备的不同情况下的适应性，连接块15通过卡扣8和挡板9之间构成可拆卸结构，且连接块15之间沿挡板9水平方向等距分布，便于用户通过解开连接块15上的卡扣8来对装置进行拆装折叠。
22.工作原理：该便于拆装折叠的可调节经济管理用抽屉分隔装置使用流程为，首先
用户可以通过使用铰链14来转动挡板9，接着使用连接块15锁紧卡扣8来使得挡板9竖直摆放，能方便用户分隔出更多的空间，接着用户可以通过使用调节块5来推动滚轮3使得底柱1位置调整至用户自身需求的大小，接着固定块6会固定住底柱1防止底柱1出现滑动的情况发生，同时用户可以打开抽屉，推动主体12将装置摆放进抽屉内部进行抽屉的分隔，挡板9上设置有海绵垫10可以很好的对抽屉内的物品起到缓冲保护作用；
23.接下来抗震垫2能够对装置总体进行很好地支撑，可以保持装置整体的稳定性，同时增加摩擦力，防止因其他情况造成的装置滑动情况发生，在用户不需要使用时，可以通过解除卡扣8和翻转铰链14，来对挡板9进行折叠安放，也可以通过卸除螺母13来对挡板9进行拆除，方便用户可以折叠拆卸安放装置，增强了装置的适用性。
24.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。

技术特征：
1.一种便于拆装折叠的可调节经济管理用抽屉分隔装置，包括底柱(1)和挡板(9)，其特征在于：所述底柱(1)的后方设置有抗震垫(2)，且抗震垫(2)的上方设置有滚轮(3)，所述滚轮(3)的外部设置有滑槽(4)，且滑槽(4)的上方设置有调节块(5)，所述调节块(5)的右侧安装有底板(7)，且底板(7)的下方设置有主体(12)，所述主体(12)的下方设置有固定块(6)，且固定块(6)的右侧安装有卡扣(8)，所述挡板(9)的内部安装有海绵垫(10)，且挡板(9)位于卡扣(8)的上方，所述海绵垫(10)的下方安装有卡槽(11)，且卡槽(11)的右侧安装有螺母(13)，所述螺母(13)的下方设置有铰链(14)，且铰链(14)的下方设置有连接块(15)。2.根据权利要求1所述的一种便于拆装折叠的可调节经济管理用抽屉分隔装置，其特征在于：所述底柱(1)的底端与抗震垫(2)的顶端之间紧密贴合，且底柱(1)与抗震垫(2)之间相平行。3.根据权利要求1所述的一种便于拆装折叠的可调节经济管理用抽屉分隔装置，其特征在于：所述底柱(1)通过滚轮(3)与滑槽(4)和主体(12)之间活动连接，且底柱(1)通过滚轮(3)与滑槽(4)和主体(12)之间构成滑动结构。4.根据权利要求1所述的一种便于拆装折叠的可调节经济管理用抽屉分隔装置，其特征在于：所述调节块(5)通过滑槽(4)与底柱(1)之间活动连接，且调节块(5)与底柱(1)之间互相垂直。5.根据权利要求1所述的一种便于拆装折叠的可调节经济管理用抽屉分隔装置，其特征在于：所述挡板(9)通过螺母(13)与铰链(14)和主体(12)之间构成转动结构，且挡板(9)与主体(12)相垂直。6.根据权利要求1所述的一种便于拆装折叠的可调节经济管理用抽屉分隔装置，其特征在于：所述连接块(15)通过卡扣(8)和挡板(9)之间构成可拆卸结构，且连接块(15)之间沿挡板(9)水平方向等距分布。

技术总结
本实用新型公开了一种便于拆装折叠的可调节经济管理用抽屉分隔装置，包括底柱和挡板，所述底柱的后方设置有抗震垫，且抗震垫的上方设置有滚轮，所述滚轮的外部设置有滑槽，且滑槽的上方设置有调节块，所述调节块的右侧安装有底板，且底板的下方设置有主体，所述主体的下方设置有固定块，且固定块的右侧安装有卡扣，所述挡板的内部安装有海绵垫，且挡板位于卡扣的上方，所述海绵垫的下方安装有卡槽，所述螺母的下方设置有铰链，且铰链的下方设置有连接块。该便于拆装折叠的可调节经济管理用抽屉分隔装置设置调节块，调节块通过滑槽与底柱之间活动连接，且调节块与底柱之间互相垂直，便于用户使用调节块来控制底柱的位置调整能使用户使用更加便捷。能使用户使用更加便捷。能使用户使用更加便捷。

技术研发人员：郝翠玲 靳彩宝
受保护的技术使用者：郝翠玲
技术研发日：2021.05.14
技术公布日：2022/1/28
