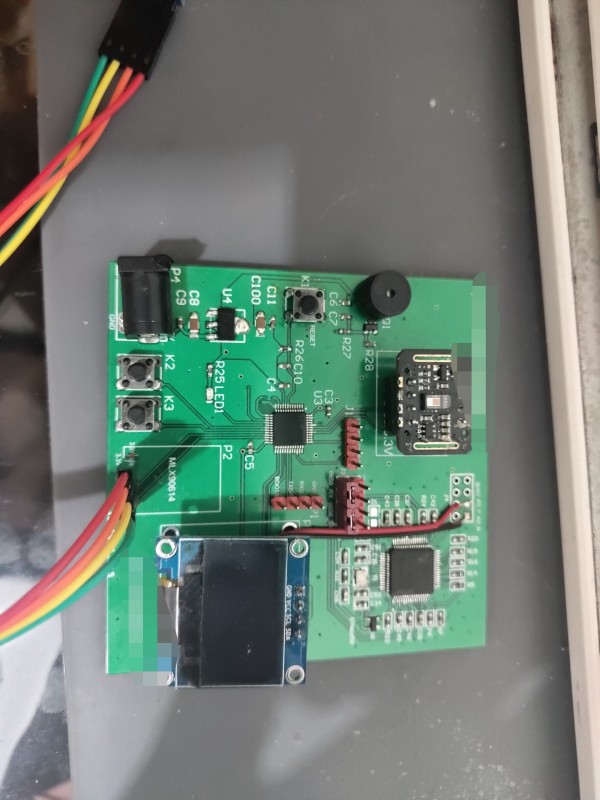

基于stm32人体健康监测系统，包含pcb
（心率，血氧，体温，语音播报，报警）

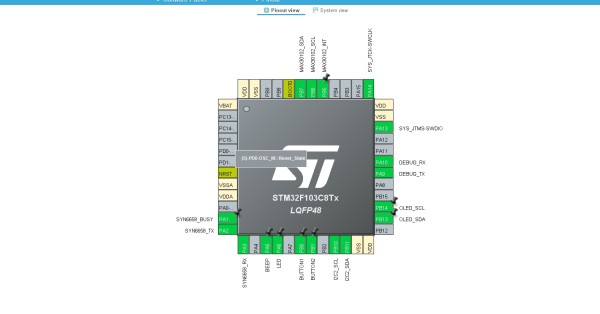

本设计采用STM32F103C8T6作为主控
使用MAX30102采集心率和血氧值
使用MLX90614测量体温
OLED显示当前信息

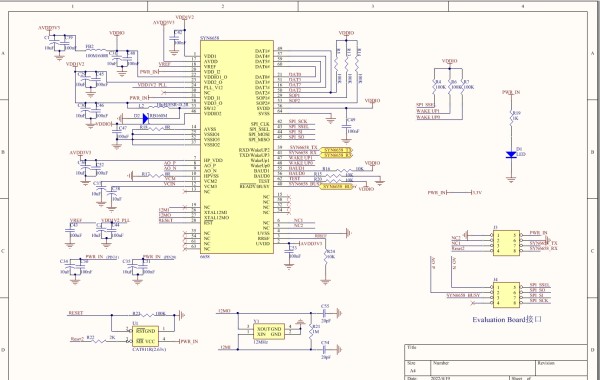

语音播报使用SYN6658芯片，外围自己搭建,播放当前温度、心率、血氧
两个按键一个蜂鸣器警报，当体温、心率、血氧异常发出警报

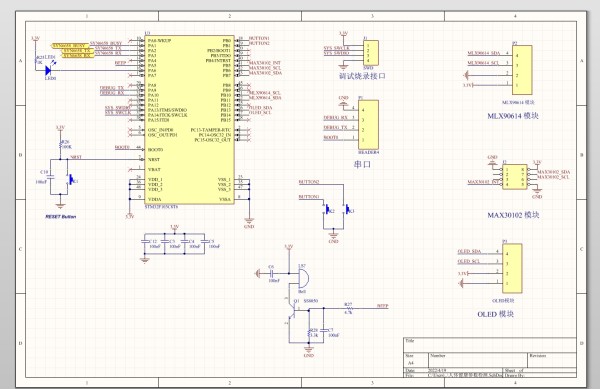

资料包括源码，原理图，pcb，bom清单，都是原始文件

YID:8750673630563967

howlowlow

基于STM32人体健康监测系统的设计与实现

一、引言
近年来，随着人们对健康关注度的提高，人体健康监测系统逐渐成为人们关注的焦点。本文基于STM32F103C8T6主控芯片，采用MAX30102传感器进行心率和血氧值的采集，MLX90614传感器进行体温的测量，使用OLED显示当前信息，利用SYN6658芯片实现语音播报功能，同时配备按键和蜂鸣器警报，能够及时报警提示体温、心率和血氧异常情况。本文介绍了系统的硬件设计与软件实现，并详细给出了源码、原理图、PCB和BOM清单等资料。

二、系统设计
1.主控选型
本设计采用STM32F103C8T6作为主控芯片，它具有高性能、低功耗和丰富的外设资源，能够满足系统对处理能力和资源的要求。

2.传感器选择与接口设计
心率和血氧值采集部分采用MAX30102传感器，该传感器具有高灵敏度和低功耗特点，通过I2C接口与主控连接。
体温测量部分采用MLX90614传感器，该传感器能够非接触地测量物体的表面温度，通过I2C接口与主控连接。

3.显示模块选择与接口设计
系统采用OLED显示模块，能够实时显示当前的体温、心率和血氧值等信息。

4.语音播报模块选择与接口设计
系统使用SYN6658芯片实现语音播报功能，通过外围电路与主控连接，能够播放当前的温度、心率和血氧值等信息。

5.警报模块设计
系统配备两个按键和一个蜂鸣器，当体温、心率或血氧异常时，警报模块能够及时发出警报，提醒用户注意身体健康状况。

三、系统实现
1.硬件设计

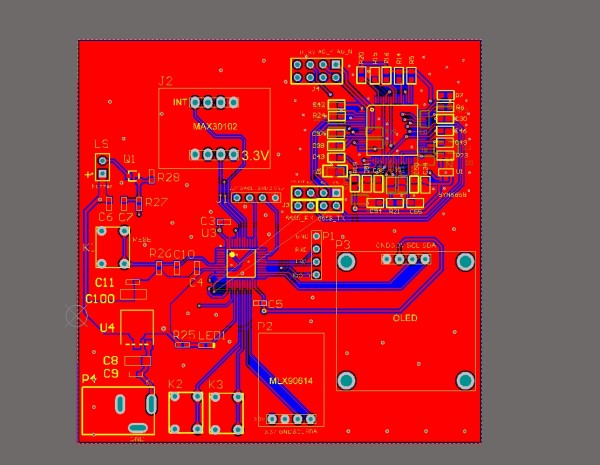

通过软件绘制PCB原理图，根据信号和电源分离的原则进行电路设计，合理布局元件和连接线路，保证系统稳定可靠。

2.软件实现

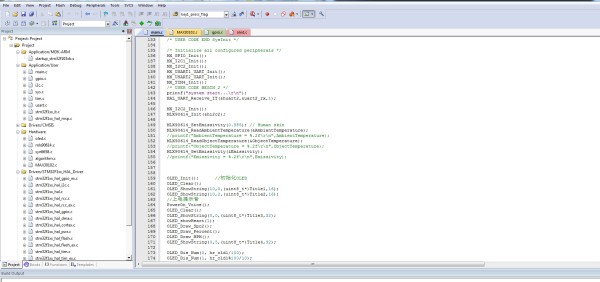

主控芯片通过编写C语言程序，实现心率和血氧值的采集、体温的测量、数据的处理和显示、语音播报的控制以及警报功能的实现。具体实现过程中，可以参考提供的源码进行开发。

四、系统测试与结果分析
通过连接外部电源，将健康监测系统投入使用，并进行各项指标的测试和分析，包括心率、血氧、体温等参数的准确性和稳定性测试。根据测试结果，对系统进行调试和优化。

五、总结
本文基于STM32F103C8T6主控芯片，设计并实现了一款基于人体健康监测的系统。通过采集MAX30102传感器的心率和血氧值、MLX90614传感器的体温值，结合OLED显示和SYN6658芯片的语音播报功能，实现了对体温、心率和血氧异常情况的及时监测和警报功能。系统具有稳定性高、准确性高的特点，能够为用户提供可靠的健康监测服务。

资料包括源码、原理图、PCB和BOM清单等，可以方便用户进行二次开发和生产。基于该系统，还可以进行更多的功能扩展和优化，如添加更多的传感器、完善报警机制等，以满足不同用户的需求。

六、参考资料
本文所述系统的设计与实现过程参考了相关文献和网络资料。为了保证系统的稳定性和准确性，设计过程中还进行了多次测试和优化。在实际应用中，用户可以根据自身需求进行适当的调整和改进，以达到更好的效果。

相关的代码,程序地址如下：http://wekup.cn/673630563967.html
