一种磁吸杯置物架的制作方法

微波炉上方安装磁吸置物架，存放杯具和调料盒。 #生活技巧# #健康生活小窍门# #居家生活建议# #厨房收纳技巧#

1.本实用新型涉及卫浴用具技术领域，具体为一种磁吸杯置物架。

背景技术：

2.日常生活中，牙刷是人们生活中不可缺少的洗漱用品，人们每天都要用牙刷刷牙，清洁牙齿，目前人们刷完牙后，习惯将牙刷插在刷牙用的水杯中，水杯一般放置在台面上。
3.但牙刷在洗漱使用后会残留水分，牙刷上的积水很容易流入杯底，易滋生细菌，如果同一水杯内放置的牙刷过多，牙刷的刷头之间相互接触也会造成细菌的交叉感染，另外洗漱用品放置在洗漱台面上，会过多占用台面面积。

技术实现要素：

4.本实用新型提供了一种磁吸杯置物架，具备防止细菌的滋生、发霉，结构简单、成本低廉、使用便捷的优点，以解决上述背景技术中存在的问题。
5.为实现防止细菌的滋生、发霉，结构简单、成本低廉、使用便捷的目的，本实用新型提供如下技术方案：一种磁吸杯置物架，包括背板、支架、挂架、第一磁铁、第一垫片、漱口杯、第二磁铁及第二垫片，所述支架挂放于背板上，所述支架上设有置物槽，所述挂架挂放于支架的两侧，所述支架的前侧设有磁吸顶，且磁吸顶上依次安装第一磁铁和第一垫片，所述第二磁铁和第二垫片依次安装于漱口杯的底部，所述漱口杯通过第二磁铁和第一磁铁与支架磁吸连接。
6.作为本实用新型的一种优选技术方案，所述支架的一侧设有挂孔，所述背板的一面设有挂钩，所述支架通过挂孔和挂钩安装于背板上。
7.作为本实用新型的一种优选技术方案，还包括牙刷，所述挂架的下端设有挂口，所述牙刷通过挂口挂放于挂架上。
8.作为本实用新型的一种优选技术方案，所述挂架的上端设有卡勾，且通过卡勾安装于支架上。
9.作为本实用新型的一种优选技术方案，所述卡勾内侧设有定位凸条，所述支架的两侧设有开口条形槽，所述卡勾通过定位凸条和开口条形槽限位固定于支架的侧壁上。
10.作为本实用新型的一种优选技术方案，所述漱口杯的底部设有阶梯槽，所述第二磁铁和第二垫片依次安装于阶梯槽内，且第二垫片与漱口杯的底部平齐。
11.与现有技术相比，本实用新型提供了一种磁吸杯置物架，具备以下有益效果：
12.1、该磁吸杯置物架，利用磁吸悬挂的方式将漱口杯倒挂于该置物架上，可有效进行晾干，以保障杯子内部干爽，防止细菌的滋生、发霉，同时通过挂架来挂放牙刷，使漱口杯和牙刷、牙刷和牙刷之间独立控水，可避免交叉接触滋生细菌，结构简单、成本低廉、使用便捷。
13.2、该磁吸杯置物架，采用速装设计，支架通过背板利于安装于墙壁上，挂架通过其自身结构挂放于支架上，漱口杯通过磁吸结构挂放于支架上，以便于可以拆卸清洗，拆装简
单、快速。
附图说明

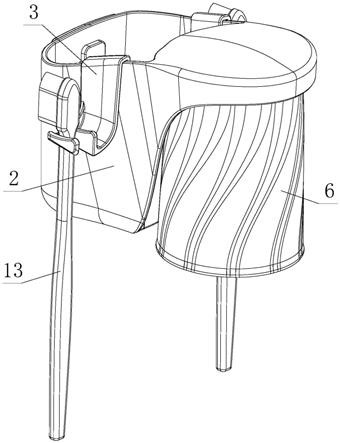

14.图1为本实用新型的结构示意图；
15.图2为本实用新型的分解图；
16.图3为本实用新型的挂架部剖视图；
17.图4为本实用新型的图1的反向视图；
18.图5为本实用新型的图4分解图。
19.图中：1、背板；2、支架；3、挂架；4、第一磁铁；5、第一垫片；6、漱口杯；7、第二磁铁；8、第二垫片；9、置物槽；10、磁吸顶；11、挂孔；12、挂钩；13、牙刷；14、挂口；15、卡勾；16、定位凸条；17、开口条形槽；18、阶梯槽。
具体实施方式
20.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
21.请参阅图1
‑
图5，本实用新型公开了一种磁吸杯置物架，包括背板1、支架2、挂架3、第一磁铁4、第一垫片5、漱口杯6、第二磁铁7及第二垫片8，所述支架2挂放于背板1上，所述支架2上设有置物槽9，所述挂架3挂放于支架2的两侧，利用磁吸悬挂的方式将漱口杯6倒挂于该置物架上，可有效进行晾干，以保障杯子内部干爽，防止细菌的滋生、发霉，同时通过挂架3来挂放牙刷13，使漱口杯6和牙刷13、牙刷13和牙刷13之间独立控水，可避免交叉接触滋生细菌，结构简单、成本低廉、使用便捷，所述支架2的前侧设有磁吸顶10，且磁吸顶10上依次安装第一磁铁4和第一垫片5，所述第二磁铁7和第二垫片8依次安装于漱口杯6的底部，所述漱口杯6通过第二磁铁7和第一磁铁4与支架2磁吸连接，采用速装设计，支架2通过背板1利于安装于墙壁上，挂架3通过其自身结构挂放于支架2上，漱口杯6通过磁吸结构挂放于支架2上，以便于可以拆卸清洗，拆装简单、快速。
22.具体的，所述支架2的一侧设有挂孔11，所述背板1的一面设有挂钩12，所述支架2通过挂孔11和挂钩12安装于背板1上。
23.本实施方案中，支架2通过挂孔11和挂钩12安装于背板1上，背板1可通过双面胶粘接于墙面上。
24.具体的，还包括牙刷13，所述挂架3的下端设有挂口14，所述牙刷13通过挂口14挂放于挂架3上。
25.本实施方案中，牙刷13通过挂口14挂放于挂架3上，便于取放。
26.具体的，所述挂架3的上端设有卡勾15，且通过卡勾15安装于支架2上。
27.本实施方案中，挂架3通过卡勾15安装于支架2上，便于拆装清洁。
28.具体的，所述卡勾15内侧设有定位凸条16，所述支架2的两侧设有开口条形槽17，所述卡勾15通过定位凸条16和开口条形槽17限位固定于支架2的侧壁上。
29.本实施方案中，卡勾15通过定位凸条16和开口条形槽17限位固定于支架2的侧壁
上，以稳定挂架3的放置位置。
30.具体的，所述漱口杯6的底部设有阶梯槽18，所述第二磁铁7和第二垫片8依次安装于阶梯槽18内，且第二垫片8与漱口杯6的底部平齐。
31.本实施方案中，漱口杯6通过第二磁铁7和第一磁铁4的磁吸连接悬挂于支架2上，便于取放。
32.本实用新型的工作原理及使用流程：在使用时，利用磁吸悬挂的方式将漱口杯6倒挂于该置物架上，可有效进行晾干，以保障杯子内部干爽，防止细菌的滋生、发霉，同时通过挂架3来挂放牙刷13，使漱口杯6和牙刷13、牙刷13和牙刷13之间独立控水，可避免交叉接触滋生细菌，同时采用速装设计，支架2通过背板1利于安装于墙壁上，挂架3通过其自身结构挂放于支架2上，漱口杯6通过磁吸结构挂放于支架2上，以便于可以拆卸清洗。
33.综上所述，该磁吸杯置物架，利用磁吸悬挂的方式将漱口杯6倒挂于该置物架上，可有效进行晾干，以保障杯子内部干爽，防止细菌的滋生、发霉，同时通过挂架3来挂放牙刷13，使漱口杯6和牙刷13、牙刷13和牙刷13之间独立控水，可避免交叉接触滋生细菌，结构简单、成本低廉、使用便捷；采用速装设计，支架2通过背板1利于安装于墙壁上，挂架3通过其自身结构挂放于支架2上，漱口杯6通过磁吸结构挂放于支架2上，以便于可以拆卸清洗，拆装简单、快速。
34.需要说明的是，在本文中，诸如术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个
……”
限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
35.尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
