本发明涉及图书修复技术领域，特别是涉及一种图书馆用书籍修复装置及修复方法。

背景技术：

图书馆的馆藏书籍除了前沿性的新书，还有大量的年代较为久远的古籍，随着书籍保存年限的增加，其纸质的韧性变低，容易撕裂，对于具有文物性质的书籍，大都采用浆糊修复，将碎片书页的背部涂上浆糊，再将多块碎片书页拼接成完整的一页，粘固在称纸的顶端，因为浆糊不属于永久性粘合剂，需要特定维护时，可将称纸打湿，将古籍碎片从称纸上取下，现有技术中没有专门用于修复古籍的设备，在普通案板上进行，修复精准度差，一种可以解决这种问题的图书馆用书籍修复装置及修复方法还有待于进一步研究和开发。

技术实现要素：

本发明的目的是针对现有技术中存在的技术缺陷，而提供一种图书馆用书籍修复装置及修复方法，便于干燥，使得修复的书籍更加平整。

为实现本发明的目的所采用的技术方案是：

本发明的一种图书馆用书籍修复装置，包括工作台、背光灯、升降机构、吸水纸、卷纸筒、转轴、定位框架、横梁、电动滑台、滑轨、玻璃板、烘干罩和热风供给管道；

所述工作台的底端设有移动机构，所述玻璃板通过支架固定设置在工作台的正上方，所述玻璃板的底端设有背光灯，所述横梁的左端通过升降结构设置在玻璃板的正上方，所述横梁的底端设有滑轨，所述滑轨上设有与其滑动连接的电动滑台；

所述电动滑台的正下方设有定位框架，所述定位框架上设有连接轴，所述卷纸筒与连接轴旋转连接，所述卷纸筒的外周卷绕有吸水纸；

所述横梁的右端底部设有烘干罩，烘干罩通过热风供给管道与热源相连通，所述烘干罩位于玻璃板的右侧，所述烘干罩设有朝左的开口，电动滑台沿滑轨移动至其最右端时，带动其正下方的卷纸筒通过所述开口进入到烘干罩内。

优选的，所述升降机构为液压缸。

优选的，所述移动机构包括万向轮以及设置在万向轮上的制动器。

优选的，所述工作台的底端设有调高机构。

优选的，所述调高机构包括第一调节臂、第二调节臂，所述第一调节臂、第二调节臂交叉设置，所述第一调节臂、第二调节臂的顶端铰接在工作台的底端，第一调节臂、第二调节臂的底端铰接在底座的滑块上，滑块滑动设置在轨道上，所述第一调节臂、第二调节臂的终点通过连接轴连接，所述底座上还设有调高气缸，所述调高气缸的底端铰接在底座上，顶端铰接在第一调节臂或第二调节臂上。

优选的，所述工作台上设有喷雾机构。

优选的，所述喷雾机构包括供水软管以及设置在工作台内的水箱，所述喷水软管的进水端口位于水箱内，并且在进水端口上设有循环水泵，所述喷水软管的出水端口位于水箱外，并且在出水端口上设有雾化喷头。

优选的，所述供水软管上设有流量调节阀。

优选的，所述转轴通过轴承设置在定位框架上，所述转轴的端部通过联轴器与驱动电机的输出轴相连接。

本发明的另一发明，还包括所述修复装置的修复方法，包括以下步骤：

(1)，开启背光灯，湿润碎片，碎片平整的铺在玻璃板上，对碎片进行拼接，背光灯的设置，可清晰的观看碎片之间的缝隙，利用镊子对其进行调整，以使得所有碎片都无缝隙拼接在一起，形成碎片整体；

(2)，用刷子在碎片整体的背部涂抹浆糊，然后将平整的称纸粘附在碎片整体的背部；

(3)，粘附完成后，启动升降机构，横梁下降，直至卷纸筒与玻璃板相抵；

(4)，启动电动滑台，随着电动滑台沿滑轨从左到右移动，卷纸筒在称纸的顶端从左到右移动，在平整碎片整体、称纸的同时，可吸附其内的水分，起到干燥的作用，吸水的干燥形式，相对于烘干的形式，干燥后的碎片整体、称纸更加平整，不起皱，将湿润的碎片整体、称纸直接进行烘干会起皱，自然晾干周期长，而本发明中，可其进行吸水干燥后，再自然晾干，处理后的碎片整体、称纸更加平整，而且干燥速度快；

(5)，将修复完成的书页取下，启动升降机构，横梁复位，控制电动滑台移动至烘干罩内，打开热源，对包覆在卷纸筒外缘的吸水纸干燥，以便于其循环利用，除此之外，也可将吸水纸取下，重新包覆新的吸水纸。

优选的，所述步骤(1)中的湿润碎片由工作台上的雾化机构完成。

与现有技术相比，本发明的有益效果是：

1、吸水纸吸水干燥的方式，相对于烘干而言，使得干燥后的书页更加平整，对于自然晾干的方式，干燥速度更快，是一种高效快捷，效果好的干燥方式。

2、背光灯，玻璃板的设置方式，使得拼接的精密度更高，实现无缝连接，提高修复的美观程度。

3、雾化机构的设置，使得本装置的功能更加多样化。

4、调高机构、移动机构的设置，提高本装置使用的灵活度。

附图说明

图1所示为本发明的实施例1的结构示意图。

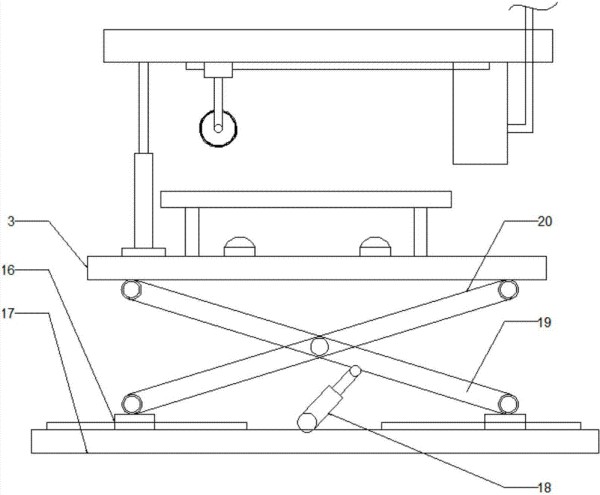

图2所示为本发明的实施例2的结构示意图。

图3所示为本发明的实施例3的结构示意图。

图中：1-制动器，2-万向轮，3-工作台，4-背光灯，5-升降机构，6-吸水纸，7-卷纸筒，8-连接轴，9-定位框架，10-横梁，11-电动滑台，12-滑轨，13-玻璃板，14-烘干罩，15-热风供给管道，16-滑块，17-底座，18-调高气缸，19-第一调节臂，20-第二调节臂，21-水箱，22-循环水泵，23-供水软管，24-雾化喷头。

具体实施方式

以下结合附图和具体实施例对本发明作进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本发明，并不用于限定本发明。

【实施例1】

本发明的一种图书馆用书籍修复装置，包括工作台3、背光灯4、升降机构5、吸水纸6、卷纸筒7、转轴8、定位框架9、横梁10、电动滑台11、滑轨12、玻璃板13、烘干罩14和热风供给管道15；

所述工作台3的底端设有移动机构，所述玻璃板13通过支架固定设置在工作台3的正上方，所述玻璃板13的底端设有背光灯4，所述横梁10的左端通过升降结构设置在玻璃板13的正上方，所述横梁10的底端设有滑轨12，所述滑轨12上设有与其滑动连接的电动滑台11；

所述电动滑台11的正下方设有定位框架9，所述定位框架9上设有连接轴8，所述卷纸筒7与连接轴8旋转连接，所述卷纸筒7的外周卷绕有吸水纸6；

所述横梁10的右端底部设有烘干罩14，烘干罩14通过热风供给管道15与热源相连通，所述烘干罩14位于玻璃板13的右侧，所述烘干罩14设有朝左的开口，电动滑台11沿滑轨12移动至其最右端时，带动其正下方的卷纸筒7通过所述开口进入到烘干罩14内。

作为优选方式，所述升降机构为液压缸。

作为优选方式，所述移动机构包括万向轮2以及设置在万向轮2上的制动器1。

工作方式：

(1)，开启背光灯4，向碎片上喷洒少量的水，碎片平整的铺在玻璃板13上，对碎片进行拼接，背光灯4的设置，可清晰的观看碎片之间的缝隙，利用镊子对其进行调整，以使得所有碎片都无缝隙拼接在一起，形成碎片整体；

(2)，用刷子在碎片整体的背部涂抹浆糊，然后将平整的称纸粘附在碎片整体的背部；

(3)，粘附完成后，启动升降机构5，横梁10下降，直至卷纸筒7与玻璃板13相抵；

(4)，启动电动滑台11，随着电动滑台11沿滑轨12从左到右移动，卷纸筒7在称纸的顶端从左到右移动，在平整碎片整体、称纸的同时，可吸附其内的水分，起到干燥的作用，吸水的干燥形式，相对于烘干的形式，干燥后的碎片整体、称纸更加平整，不起皱，将湿润的碎片整体、称纸直接进行烘干会起皱，自然晾干周期长，而本发明中，可其进行吸水干燥后，再自然晾干，处理后的碎片整体、称纸更加平整，而且干燥速度快；

(5)，将修复完成的书页取下，启动升降机构5，横梁10复位，控制电动滑台11移动至烘干罩14内，打开热源，对包覆在卷纸筒7外缘的吸水纸6干燥，以便于其循环利用，除此之外，也可将吸水纸6取下，重新包覆新的吸水纸6。

【实施例2】

本实施例在实施例1的基础上进行改进，所述工作台3的底端设有调高机构。

作为优选方式，所述调高机构包括第一调节臂19、第二调节臂20，所述第一调节臂19、第二调节臂20交叉设置，所述第一调节臂19、第二调节臂20的顶端铰接在工作台3的底端，第一调节臂19、第二调节臂20的底端铰接在底座17的滑块16上，滑块16滑动设置在轨道上，所述第一调节臂19、第二调节臂20的终点通过连接轴连接，所述底座17上还设有调高气缸18，所述调高气缸的底端铰接在底座17上，顶端铰接在第一调节臂19或第二调节臂20上。

工作方式：

启动调高气缸18，当其活塞杆伸长时，第一调节臂19、第二调节臂20底端的滑块16相互靠近，工作台3升高，当调高气缸18的活塞杆缩短时，第一调节臂19、第二调节臂20底端的滑块16相互远离，工作台3降低。

如此，可根据修复人员的身高或使用习惯，自由调节工作台3的高度，提高本装置使用的灵活度和舒适性。

【实施例3】

本实施例在实施例1的基础上进行改进，所述工作台3上设有喷雾机构。

作为优选方式，所述喷雾机构包括供水软管23以及设置在工作台3内的水箱21，所述喷水软管23的进水端口位于水箱21内，并且在进水端口上设有循环水泵22，所述喷水软管23的出水端口位于水箱21外，并且在出水端口上设有雾化喷头24。

作为优选方式，所述供水软管23上设有流量调节阀。

工作方式：

需要对书籍碎片进行湿润时，可启动循环水泵22，水通过供水软管23进入到雾化喷头24内进行雾化，手持雾化喷头24，使得雾化喷头24的雾化端对准碎片，对其进行湿润，方便快捷。

流量调节阀的设置，可调节雾化量，根据修复书籍的材质自由进行调节，功能多样化，灵活度高。

【实施例4】

所述转轴8通过轴承设置在定位框架9上，所述转轴8的端部通过联轴器与驱动电机的输出轴相连接，所述驱动电机的转速与电动滑台11的滑动速度相同，使得两者之间同步移动，转轴8由驱动机构驱动，而并非由吸水纸6与修复书籍之间的摩擦力驱动，可更加有效的保护书籍。

以上所述仅是本发明的优选实施方式，应当指出的是，对于本技术领域的普通技术人员来说，在不脱离本发明原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本发明的保护范围。
