1.本发明涉及高层生活热水管道技术领域，具体涉及一种高层生活热水集中减压循环管道系统。

背景技术：

2.已有的集中高层生活热水带循环系统，需要每层都要设置减压阀，如果是整个平层的用水点比较多，同时每层也需要设置很多个减压阀，造成工程的投资和调试困难增加同时减压阀门没有备用的可能，造成供水的可靠性不足。此种系统不增加造价、同时减少减压阀的适用量、降低调试和运行维保费用。

技术实现要素：

3.本发明提供了一种高层生活热水集中减压循环管道系统，解决了以上所述的集中高层热水循环必须采用大量的减压阀门而造成的造价高且运维难的技术问题。
4.本发明为解决上述技术问题提供了一种高层生活热水集中减压循环管道系统，包括外管和内管，所述内管贯穿所述外管并位于所述外管的中心线上，外管的两端与内管密封连接，所述内管与热水源直接连通，所述外管与热水源之间通过减压阀接通，所述外管上设有多个用户出水口。
5.可选的，所述内管为软质耐热无毒塑料管。
6.可选的，所述外管的两端均通过密封卡盘固定连接。
7.可选的，所述内管为具有导热属性的柔性管。
8.可选的，所述热水源与总管连接，总管与外管之间通过减压阀接通，总管与内管直接接通。
9.可选的，所述总管与外管之间通过多个并联的减压阀接通。
10.可选的，所述内管的外径为20mm，外管的公称直径为50mm。
11.有益效果：本发明提供了一种高层生活热水集中减压循环管道系统，包括外管和内管，所述内管贯穿所述外管并位于所述外管的中心线上，外管的两端与内管密封连接，所述内管与热水源直接连通，所述外管与热水源之间通过减压阀接通，所述外管上设有多个用户出水口。上部管道供来热水分别进入减压阀和内管，减压阀出来的热水在内管和外管形成的空腔内流动，内管内部流动的热水补充外管损失的热量，保证用水点的水温满足要求，由于内管的热水不通过减压阀，不会影响系统的循环，同时满足了用户水温的要求。根据热水静压力分为几个高低区保证系统不会超压。同时节约减压阀的使用提供了系统的可靠性。此外，只在低区系统的总管处设置一个较大的减压阀保证整个分区的压力满足要求，同时保证整个供水系统的运行不超压。
12.上述说明仅是本发明技术方案的概述，为了能够更清楚了解本发明的技术手段，并可依照说明书的内容予以实施，以下以本发明的较佳实施例并配合附图详细说明如后。本发明的具体实施方式由以下实施例及其附图详细给出。
附图说明
13.此处所说明的附图用来提供对本发明的进一步理解，构成本技术的一部分，本发明的示意性实施例及其说明用于解释本发明，并不构成对本发明的不当限定。在附图中：

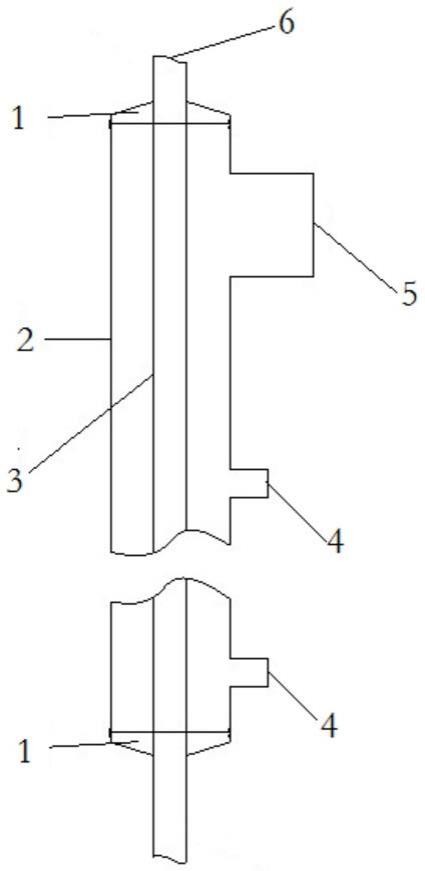

14.图1为本发明高层生活热水集中减压循环管道系统的内部结构放大示意图；
15.图2为现有热水系统的设置原理图；
16.图3为本发明高层生活热水集中减压循环管道系统的设置原理图。
17.附图标记说明：密封卡盘1，外管2，内管3，用户出水口4，外管进水口5，内管进水口6，减压阀7。
具体实施方式
18.以下结合附图对本发明的原理和特征进行描述，所举实例只用于解释本发明，并非用于限定本发明的范围。在下列段落中参照附图以举例方式更具体地描述本发明。根据下面说明和权利要求书，本发明的优点和特征将更清楚。需说明的是，附图均采用非常简化的形式且均使用非精准的比例，仅用以方便、明晰地辅助说明本发明实施例的目的。
19.需要说明的是，当组件被称为“固定于”另一个组件，它可以直接在另一个组件上或者也可以存在居中的组件。当一个组件被认为是“连接”另一个组件，它可以是直接连接到另一个组件或者可能同时存在居中组件。当一个组件被认为是“设置于”另一个组件，它可以是直接设置在另一个组件上或者可能同时存在居中组件。本文所使用的术语“垂直的”、“水平的”、“左”、“右”以及类似的表述只是为了说明的目的。
20.除非另有定义，本文所使用的所有的技术和科学术语与属于本发明的技术领域的技术人员通常理解的含义相同。本文中在本发明的说明书中所使用的术语只是为了描述具体的实施例的目的，不是旨在于限制本发明。本文所使用的术语“及/或”包括一个或多个相关的所列项目的任意的和所有的组合。
21.如图1和图3所示，本发明提供了一种高层生活热水集中减压循环管道系统，包括外管2和内管3，所述内管3贯穿所述外管2并位于所述外管2的中心线上，外管2的两端与内管3密封连接，所述内管3与热水源直接连通，所述外管2与热水源之间通过减压阀7接通，所述外管2上设有多个用户出水口4。
22.上部管道供来热水分别进入减压阀7和内管3，减压阀7出来的热水在内管3和外管2形成的空腔内流动，内管3内部流动的热水补充外管2损失的热量，保证用水点的水温满足要求，由于内管3的热水不通过减压阀7，不会影响系统的循环，同时满足了用户水温的要求。根据热水静压力分为几个高低区保证系统不会超压。同时节约减压阀7的使用提供了系统的可靠性。此外，只在低区系统的总管处设置一个较大的减压阀7保证整个分区的压力满足要求，同时保证整个供水系统的运行不超压。
23.图2为现有的常规热水系统的设置原理，已有的集中高层生活热水带循环系统，需要每层都要设置减压阀7，如果是整个平层的用水点比较多，同时每层也需要设置很多个减压阀7，造成工程的投资和调试困难增加同时减压阀7门没有备用的可能，造成供水的可靠性不足。
24.本实施例根据设计规范中列举的集中高层热水循环与制备系统的构成，其必须采用大量的减压阀7门才能保证每个用水点的水压符合要求同时循环不会受到干扰；只在低
区系统的总管处设置一个较大的减压阀7保证整个分区的压力满足要求，同时保证整个系统的运行不超压；采用的是普通的管道里面套这一个柔性的塑料管道，这个柔性的小塑料管道不经过减压阀7可以保证系统的循环的运行。高层生活集中热水系统的静水压力可以通过一个减压阀7进行解决，保证热水循环系统的正常循环，同时不增加造价。不增加造价、同时减少减压阀7的适用量、降低调试和运行维保费用。
25.可选的方案，所述内管3为具有导热属性的柔性管，具体地，所述内管3为软质耐热无毒塑料管。内管3为柔性耐压无毒塑料管道如pvc管。所述外管2的两端均通过密封卡盘1固定连接。整个系统由减压阀7门和一个普通的管道以及里面一个柔性耐压无毒塑料管道如pvc管、以及特殊密封卡盘1组成密闭流体空间。
26.可选的方案，所述热水源与总管连接，总管与外管2之间通过减压阀7接通，总管与内管3直接接通。外管进水口5通过减压阀7接通热水源，内管进水口6直接与热水源接通。
27.可选的方案，如图3所示，所述总管与外管2之间通过多个并联的减压阀7接通。多个并联的减压阀7更安全。
28.可选的方案，所述内管3的外径为20mm，外管2的公称直径为50mm。
29.系统工作原理：
30.(1)上部管道供来热水分别进入减压阀和内管，减压阀出来的热水在内管和外管形成的空腔内流动。
31.(2)内管内部流动的热水补充外管损失的热量，保证用水点的水温满足要求。
32.(3)由于内管的热水不通过减压阀，不会影响系统的循环，同时满足了用户水温的要求。
33.(4)根据热水静压力分为几个高低区保证系统不会超压。同时节约减压阀的使用提供了系统的可靠性。
34.本系统调试过程：只需要调整可调式减压阀的设定值即可完成所带分区的水压设置。现场调试安装也较方便。
35.以上所述，仅为本发明的较佳实施例而已，并非对本发明作任何形式上的限制；凡本行业的普通技术人员均可按说明书附图所示和以上所述而顺畅地实施本发明；但是,凡熟悉本专业的技术人员在不脱离本发明技术方案范围内，利用以上所揭示的技术内容而做出的些许更动、修饰与演变的等同变化，均为本发明的等效实施例；同时,凡依据本发明的实质技术对以上实施例所作的任何等同变化的更动、修饰与演变等，均仍属于本发明的技术方案的保护范围之内。
