本实用新型属于餐具储藏家具领域，涉及一种轻质防尘儿童餐具风干储藏箱。

背景技术：

儿童餐具的风干储藏箱是专用于儿童餐具储藏的用具，由于儿童的免疫力通常较弱，因而有必要将儿童餐具与家庭成员中的餐具分开进行清洁和储放。在阴暗潮湿的环境中或在普通碗橱中储藏儿童餐具可能带来细菌滋生的问题，进而可能影响儿童的健康。而在敞口容器中储存儿童餐具又需要考虑灰尘和细菌落入的一系列问题，如何能够做到较为清洁的单独储放儿童餐具是现实生活中需要解决的问题。

如何较好的沥除儿童餐具中的水分对餐具的储藏具有重要的作用，沥除水分后的餐具不容易滋生细菌也不容易发霉。此外，经清洁洗净的奶嘴、奶瓶、口杯、小勺等儿童餐具通常需要晾晒干爽再进行收纳，移动较为笨重的橱柜是不容易实现的，而用手拿这些餐具去晾晒或风干又可能造成二次污染，因此需要一种质轻便于移动、也利于沥除餐具中水分的风干储藏箱，用于风干或晾晒儿童餐具。尤其是在家长带孩子春节探亲、外出旅行、自驾游玩等长途旅行途中，儿童餐具尤其不能含糊，家长也务求自己携带孩子专用的餐具，因此也需要提供一种轻质防尘的儿童餐具储藏箱。

为了解决餐具存放的技术问题，研究者开发了各式的橱柜，如公告号为CN201790315U 的中国实用新型专利提供了一种可以防止积水聚集的厨具保洁柜。甚至还有人开发出来一些具有消毒功能的消毒碗柜或沥水设备，如公开号为CN204105303U名称为一种多功能橱柜的中国实用新型专利、公开号为CN205758405U的一种沥水设备等，但这些柜类家具大多携带不便，有的需要通电才能工作，还有的柜体本身不便于清洁，这都给儿童餐具的携带和储放带来困难。如何做到既轻便易于携带，又能够滤除水分并防尘防菌，并且还便于清洁，以提高儿童餐具储存的安全性和便利性是现有技术中需要解决的技术问题。

技术实现要素：

本实用新型为解决现有技术中存在的一系列问题，进而提出一种轻质防尘儿童餐具风干储藏箱，具有箱体、箱盖和底座，所述箱体、箱盖和底座均由塑料制得，所述箱体具有箱底、侧壁和箱口边缘，所述箱底具有固液分离结构，箱体中的液体能够通过箱底的固液分离结构流入所述底座；所述底座能够与所述箱底连接也能够与所述箱底分离，所述底座具有围墙部和底板，所述围墙部所围合的形状与箱底的形状吻合并能够卡固在所述箱底上；所述围墙部包括内壁和外壁，所述内壁与所述底板固定连接，所述底板为与水平面呈夹角倾斜设置的斜面；所述外壁的高度均高于内壁的高度，所述外壁的全部底边均位于同一水平面内；所述底座上位于底板斜面底端处的围墙部开设有用于排水的排水口，所述排水口外具有引流凸，所述引流凸的底部与外壁的底边处于同一平面内。

进一步，所述箱底的固液分离结构为含有滤水孔或滤水槽的板状结构。

进一步，所述侧壁包括平面壁和曲面壁，所述平面壁和曲面壁均为四个，所述平面壁两两相对设置，并与所述曲面壁交错依次相连，所述平面壁和曲面壁共同围合构成侧壁；所述侧壁的下端与箱底固定连接，所述侧壁的上端与所述箱口边缘固定连接；在其中一个平面壁上端的所述箱口边缘上具有铰接部，在与所述铰接部所在平面壁相对的另一平面壁上端的箱口边缘上具有锁扣部；所述铰接部与箱盖活动铰接，所述箱盖能够绕所述铰接部翻转运动；所述箱盖具有向上凸起的容置空间，所述容置空间由箱盖顶和与箱盖顶相连的盖壁共同围合而成；所述箱盖上还具有旋转锁页，所述旋转锁页能够与所述锁扣部扣合并使箱体和箱盖固定连接；所述箱顶盖上设有内凹的把手收纳部和把手固定轴部，通过所述把手固定轴部所述箱盖与把手部连接。

进一步，四个所述平面壁的长度均相同，且所述箱底为圆角正方形或圆形。

进一步，所述底板上具有多个平行排列并向上凸起的导水槽，所述导水槽均与水平面呈夹角倾斜设置且具有与所述底板相同的倾斜角度；所述导水槽两端均设置为圆形端部，且所述圆形端部与所述内壁具有一定的间隙。

进一步，所述导水槽具有上表面和侧表面，所述上表面通过所述侧表面与底板相连，所述侧表面为内凹圆弧面。

进一步，所述内壁与所述底板固定连接处为内凹圆弧面。

本实用新型的有益效果主要包括：

1、通过本实用新型可以实现餐具和液体的分离，能够有效沥除餐具中的水分，使餐具中的水分得以排出储藏箱的箱体；同时由于底座与箱体可以分离，在清洁完餐具之后可以先单独使用底座沥除水分，再将餐具储藏于箱体内；当餐具储藏于箱体内时餐具由于箱底具有的固液分离结构，还可以使餐具在底部通气的情况下进一步风干，即避免了灰尘的落入也以使餐具不滋生细菌。

2、当轻质防尘儿童餐具风干储藏箱内储放有餐具时，可以借助固定收纳于箱盖顶部的把手实现储藏箱的提拿、取放和搬运，整体轻便易于携带；同时由于底座以塑料制得且由于其结构特点而较为轻便，其卡固在箱体上也不会因为提拿箱体而脱落或掉落，不仅操作方便，而且结构简答也便于清洁。

3、本实用新型结构简单便于清洁，不需要为之提供动力和电能，仅依靠底部的排水口和带有滤水孔的箱底即可实现沥水和风干，制造成本低，便于推广应用。

附图说明

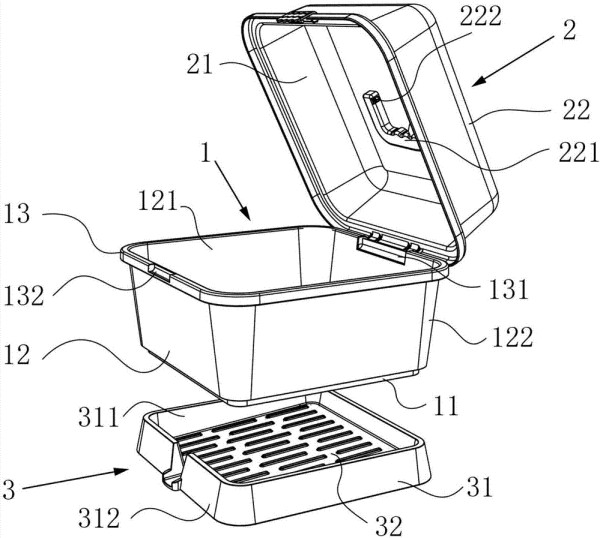

图1是本实用新型一种轻质防尘儿童餐具风干储藏箱的整体结构示意图；

图2是本实用新型储藏箱底座部分的结构示意图及局部放大图。

图中各部分含义如下：1箱体；11箱底；12侧壁；121平面壁；122曲面壁；13箱口边缘；131铰接部；132锁扣部；2箱盖；21容置空间；22箱盖顶；221把手收纳部；222把手固定轴部；3底座；31围墙部；311内壁；312外壁；32底板；33排水口；34引流凸；341 底部；35导水槽；351圆形端部；352上表面；353侧表面。

具体实施方式

下面结合附图说明本实用新型的具体实施方式：

具体实施方式1：结合图1和图2说明本实施方式，本实施方式所述一种轻质防尘儿童餐具风干储藏箱，具有箱体1、箱盖2和底座3，所述箱体1、箱盖2和底座3均由塑料制得，其特征在于，所述箱体1具有箱底11、侧壁12和箱口边缘13，所述箱底11具有固液分离结构，箱体1中的液体能够通过箱底11的固液分离结构流入所述底座3；所述底座3能够与所述箱底11连接也能够与所述箱底11分离，所述底座3具有围墙部31和底板32，所述围墙部31 所围合的形状与箱底11的形状吻合并能够卡固在所述箱底11上；所述围墙部31包括内壁311和外壁312，所述内壁311与所述底板32固定连接，所述底板32为与水平面呈夹角倾斜设置的斜面；所述外壁312的高度均高于内壁311的高度，所述外壁312的全部底边均位于同一水平面内；所述底座3上位于底板32斜面底端处的围墙部31开设有用于排水的排水口 33，所述排水口33外具有引流凸34，所述引流凸34的底部341与外壁312的底边处于同一平面内。

本实施方式的有益效果是：通过固液分离结构可以实现奶瓶、碗、盘、口杯等餐具和液体的分离，能够有效沥除餐具中的水分，通过倾斜设置的底板可以使餐具中的水分得以排出储藏箱的箱体；同时由于底座与箱体可以通过卡固实现结合或分离，在清洁完餐具之后可以先单独使用底座沥除水分，再将餐具储藏于箱体内；当餐具储藏于箱体内时餐具由于箱底具有的固液分离结构以及排水口，还可以使餐具在底部通气的情况下进一步风干，即避免了灰尘的落入也以使餐具不滋生细菌。

具体实施方式2：本实施方式所述一种轻质防尘儿童餐具风干储藏箱，所述箱底11的固液分离结构为含有滤水孔或滤水槽的板状结构；其他与具体实施方式1相同。

具体实施方式3：本实施方式所述一种轻质防尘儿童餐具风干储藏箱还具有枕部，所述侧壁12包括平面壁121和曲面壁122，所述平面壁121和曲面壁122均为四个，所述平面壁121两两相对设置，并与所述曲面壁122交错依次相连，所述平面壁121和曲面壁122共同围合构成侧壁12；所述侧壁12的下端与箱底11固定连接，所述侧壁12的上端与所述箱口边缘13固定连接；在其中一个平面壁121上端的所述箱口边缘13上具有铰接部131，在与所述铰接部131所在平面壁121相对的另一平面壁121上端的箱口边缘13上具有锁扣部 132；所述铰接部131与箱盖2活动铰接，所述箱盖2能够绕所述铰接部131翻转运动；所述箱盖2具有向上凸起的容置空间21，所述容置空间由箱盖顶22和与箱盖顶22相连的盖壁23 共同围合而成；所述箱盖2上还具有旋转锁页24，所述旋转锁页24能够与所述锁扣部132 扣合并使箱体1和箱盖2固定连接；所述箱盖顶22上设有内凹的把手收纳部221和把手固定轴部222，通过所述把手固定轴部222所述箱盖2与把手部连接；其他与具体实施方式1或2 相同。

具体实施方式4：本实施方式所述一种轻质防尘儿童餐具风干储藏箱，四个所述平面壁121的长度均相同，且所述箱底11为圆角正方形或圆形；其他与具体实施方式2或具体实施方式3中任一实施方式相同。

具体实施方式5：本实施方式所述一种轻质防尘儿童餐具风干储藏箱，所述底板32上具有多个平行排列并向上凸起的导水槽35，所述导水槽35均与水平面呈夹角倾斜设置且具有与所述底板32相同的倾斜角度；所述导水槽35两端均设置为圆形端部351，且所述圆形端部351与所述内壁311具有一定的间隙；其他与具体实施方式1至具体实施方式4中任一实施方式相同。

具体实施方式6：本实施方式所述一种轻质防尘儿童餐具风干储藏箱，所述导水槽35 具有上表面352和侧表面353，所述上表面352通过所述侧表面353与底板32相连，所述侧表面353为内凹圆弧面；其他与具体实施方式5相同。

具体实施方式7：本实施方式所述一种轻质防尘儿童餐具风干储藏箱，所述内壁311 与所述底板32固定连接处为内凹圆弧面；其他与具体实施方式1至具体实施方式6中任一实施方式相同。

应当理解的是，本实用新型的上述具体实施方式和实施例仅用于示例性说明或解释本实用新型的原理，而不构成对本实用新型的限制。因此，在不偏离本实用新型的精神和范围的情况下所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。此外，本实用新型所附权利要求旨在涵盖落入所附权利要求范围和边界、或者这种范围和边界的等同形式内的全部变化和修改例。
