本实用新型涉及一种鞋柜，特别涉及一种嵌入式鞋柜。

背景技术：

鞋柜的主要用途是来陈列闲置的鞋。随着社会的进步和人类生活水平的提高，从早期的木鞋柜演变成现在多种多样款式和制材的鞋柜，包括：木质鞋柜、电子鞋柜等等，功能和款式各不相同。

公告号为CN204889180U的中国专利公开了一种具有消毒功能的鞋柜，包括鞋柜本体，所述鞋柜本体包括控制室和储鞋室，所述控制室与储鞋室固定连接，所述控制室上设有电源开关，所述电源开关一侧设有电源指示灯，所述控制室内设有消毒器，所述储鞋室底部每侧均设有支撑脚，所述储鞋室上设有平开门，所述平开门上设有把手，所述平开门为玻璃门，所述储鞋室内设有多个鞋架。

这种具有消毒功能的鞋柜虽然能够对鞋子进行杀菌消毒，但是当下雨天鞋子变湿或者鞋子上沾有泥土等灰尘杂质时，鞋子放置在储鞋室中，鞋子上的水滴、泥土便会掉落在储鞋室中，再经过干燥设备的烘干，使得泥土等粘结在鞋柜内不易清理。

技术实现要素：

本实用新型的目的是提供一种嵌入式鞋柜，具有方便清理鞋柜的效果。

本实用新型的上述技术目的是通过以下技术方案得以实现的：

一种嵌入式鞋柜，包括用于嵌入墙体内的柜体和铰接在柜体上的柜门，所述柜体内部设有杂质收集盒，所述杂质收集盒靠近柜体内壁的两侧设有凹槽，所述柜体内壁上设有与凹槽滑移连接的凸块；

所述柜体内远离杂质收集盒的一端上设有旋转装置；

所述旋转装置包括垂直穿入柜体上壁的第一旋转轴、固定连接在第一旋转轴上端的第一驱动电机以及设置在第一旋转轴上的鞋托，所述第一驱动电机固定在柜体上方。

通过采用上述技术方案，把鞋子挂在鞋托上时，鞋子上的水滴和泥土直接掉落到下方的杂质收集盒中，对水滴和泥土进行收集，避免了水滴直接滴落在柜体内而漫延至整个鞋柜的风险，为鞋柜的清理带来了方便。

进一步的，所述鞋托包括圆周阵列在第一旋转轴上的若干支撑杆，相邻所述支撑杆远离第一旋转轴的一端通过挂杆连接，所述挂杆上设有通孔，所述通孔内悬挂有挂钩，所述挂钩的下端设置有两根挂鞋杆，所述挂鞋杆通过限位杆固定在挂钩上。

通过采用上述技术方案，鞋托上每两根支撑杆和挂杆就连接形成三角形，提高了鞋托的稳定性；挂杆上设置有供挂钩悬挂的通孔，可防止在旋转过程中挂钩脱离挂杆；限位杆的两端都固定连接有挂鞋杆，鞋子扣挂在挂鞋杆上，可保持限位杆平衡。

进一步的，所述杂质收集盒上方设有引导板，所述引导板的一端固定在柜体内壁上，另一端向下倾斜并延伸至杂质收集盒开口上方。

通过采用上述技术方案，杂质收集盒的开口上方设置有引导板，可以引导水滴从引导板上落入到杂质收集盒中，避免水滴沿着柜体内侧流到杂质收集盒外。

进一步的，所述柜体远离柜门的一侧上设有擦鞋机构；

所述擦鞋机构包括垂直穿入柜体的第二旋转轴，所述柜体外固定连接有第二驱动电机，所述第二驱动电机的输出轴与第二旋转轴同轴固定连接，所述第二旋转轴的另一端固定连接有不完全齿轮，所述柜体内设有与不完全齿轮相啮合的齿条组。

通过采用上述技术方案，在柜体内远离柜门的一侧上设置有擦鞋机构，通过第二驱动电机带动不完全齿轮转动，不完全齿轮带动与之啮合的齿条组实现左右运动。

进一步的，所述齿条组包括两个上下对称的上齿条和下齿条，上齿条一端与下齿条一端通过一件连接杆固定连接在一起，上齿条另一端与下齿条另一端通过另一件连接杆固定连接在一起；所述柜体内侧壁上设有限位块，所述限位块横向上设有限位孔，所述连接杆穿设在限位孔中且能滑移，所述齿条组靠近旋转装置的一侧固定连接有毛刷。

通过采用上述技术方案，齿条组分为上齿条和下齿条，并且上齿条和下齿条的两端分别通过两根连接杆固定在一起，不完全齿轮与齿条组啮合时，齿条组在限位孔中移动从而带动齿条组上的毛刷左右移动，通过毛刷与鞋托上的鞋子的摩擦来达到洗鞋的效果；擦鞋机构动作过程中，可以对鞋子的表面和鞋底全面进行擦拭，使得鞋子更加干净；

进一步的，所述不完全齿轮所在的柜体内侧壁上固定连接有挡板，所述挡板的上下两端将不完全齿轮、齿条组和毛刷罩住。

通过采用上述技术方案，在柜体内设置有挡板并且挡板的上下两端将不完全齿轮、齿条组和毛刷罩住，可减少在洗鞋的过程中擦拭出来的泥土杂质等飞溅到柜体内壁上，造成柜壁清洗困难。

进一步的，所述柜体上端外侧安装有抽风机，所述抽风机的进风通道与柜体内部连通，所述抽风机的出风通道与柜体外侧连通。

通过采用上述技术方案，在柜体上安装抽风机，可以将柜体内的臭味通过出风通道抽出，再通过进风通道将外界的空气输送到柜体内，从而改善柜体内的异味。

进一步的，所述柜体的两侧板上设有干燥装置，所述干燥装置为电热丝。

通过采用上述技术方案，在柜体内设有干燥装置可以对下雨潮湿的鞋子、汗脚鞋等进行烘干，保持鞋子干燥，使鞋子不易发生霉变。

进一步的，所述柜体内远离杂质收集盒的一侧上设有紫外线消毒灯。

通过采用上述技术方案，紫外线消毒灯可以对鞋子进行杀菌消毒。

进一步的，所述柜体下端四个角落上设有滚轮。

通过采用上述技术方案，可以方便的将鞋柜嵌入到与鞋柜相适配的墙体凹槽中，节省空间，还可以将鞋柜移动到任何所需要的地方。

综上所述，本实用新型具有以下有益效果：

1、采用了杂质收集盒，可以将鞋子上的水滴和泥土等杂质集中收集到杂质收集盒中，减少水滴直接滴落到柜体内造成柜体清洁困难；

2、采用了擦鞋机构，可以将鞋子表面以及鞋底的泥土、灰尘擦拭干净；

3、采用了紫外线消毒灯，可以对鞋子进行杀菌消毒，干燥装置可以保持鞋子干燥，减少鞋子发生霉变；

4、采用了抽风机，可以将鞋柜内的臭味抽出，将外界的空气输送到柜体内，改善柜体内的气味。

附图说明

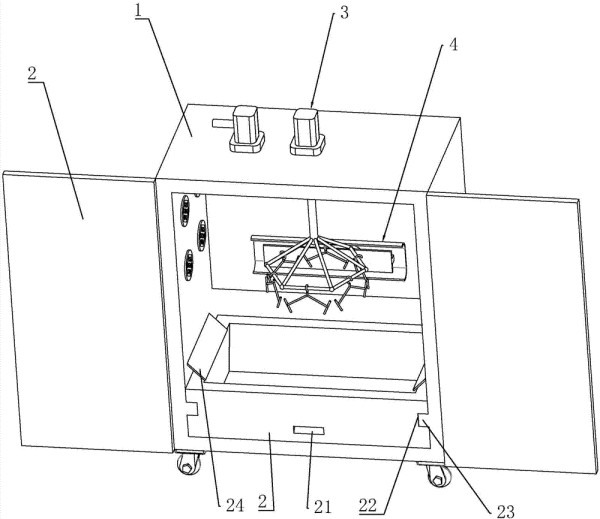

图1是本实施例结构示意图；

图2是本实施例中用于体现旋转装置结构示意图；

图3是本实施例中用于体现擦鞋机结构示意图；

图4是本实施例中用于体现挡板结构示意图；

图5是本实施例中用于体现柜体内部干燥装置、紫外线消毒灯和抽风机结构示意图。

图中，1、柜体；11、柜门；12、控制面板；13、滚轮；2、杂质收集盒；21、把手；22、凹槽；23、凸块；24、引导板；3、旋转装置；31、第一旋转轴；32、第一驱动电机；33、鞋托；331、支撑杆；332、挂杆；3321、通孔；333、挂钩；3331、挂鞋杆；3332、限位杆；4、擦鞋机构；41、第二旋转轴；42、第二驱动电机；43、不完全齿轮；44、齿条组；441、上齿条；442、下齿条；443、连接杆；444、毛刷；45、限位块；451、限位孔；5、挡板；51、弧形板；6、抽风机；61、进风通道；62、出风通道；7、干燥装置；8、紫外线消毒灯。

具体实施方式

以下结合附图对本实用新型作进一步详细说明。

其中相同的零部件用相同的附图标记表示。需要说明的是，下面描述中使用的词语“前”、“后”、“左”、“右”、“上”和“下”指的是附图中的方向，词语“底面”和“顶面”、“内”和“外”分别指的是朝向或远离特定部件几何中心的方向。

一种嵌入式鞋柜，如图1所示，包括嵌入墙体内的柜体1和铰接在柜体1上的柜门11。

如图1所示，柜体1内部设置有杂质收集盒2，杂质收集盒2靠近柜门11的一侧上设置有把手21，杂质收集盒2的两侧上设有凹槽22，柜体1内设有与凹槽22滑移连接的凸块23；杂质收集盒2上方设有引导板24，引导板24的一端固定在柜体1内壁上，另一端向下倾斜并延伸至杂质收集盒2开口上方。

如图2所示，柜体1内远离杂质收集盒2一侧的中部设有旋转装置3，旋转装置3包括垂直穿入柜体1上壁的第一旋转轴31、固定连接在第一旋转轴31上端的第一驱动电机32以及固定连接在第一旋转轴31下端的鞋托33。

如图2所示，鞋托33上包括圆周阵列在第一旋转轴31上的若干支撑杆331，相邻的支撑杆331远离第一旋转轴31的一端通过挂杆332固定连接，挂杆332的中部设置有供挂钩333悬挂的通孔3321，挂钩333的下端设置有两根挂鞋杆3331，挂鞋杆3331的中部通过限位杆3332固定连接在挂钩333上。

如图3所示，柜体1远离柜门11的一侧上设有擦鞋机构4，擦鞋机构4包括垂直穿入柜体1的第二旋转轴41、固定连接在第二旋转轴41一端的第二驱动电机42、位于柜体1内侧设置在第二旋转轴41另一端的不完全齿轮43、与不完全齿轮43相啮合的齿条组44以及固定在柜体1内侧的限位块45。

如图3和图4所示，齿条组44包括上齿条441、下齿条442和连接杆443，上齿条441和下齿条442对称设置，上齿条441一端与下齿条442一端通过一件连接杆443固定连接在一起，上齿条441另一端与下齿条442另一端通过另一件连接杆443固定连接在一起；限位块45横向上开设有供连接杆443穿设的限位孔451，连接杆443可在限位孔451中滑移；齿条组44靠近旋转装置3的一侧上固定连接有毛刷444，不完全齿轮43所在柜体1的内侧上设置有挡板5，挡板5上下两端向旋转装置3方向延伸有弧形板51，弧形板51将不完全齿轮43、齿条组44和毛刷444罩住。

如图4所示，柜体1上端安装有抽风机6，抽风机6的进风通道61与柜体1内部连通，抽风机6的出风通道62与柜体1外侧连通。

如图4所示，柜体1的两侧板内壁上设有若干干燥装置7；柜体1的顶板内壁上设置有紫外线消毒灯8；柜体1下端的四个角落上设置有与柜体1滚动连接的滚轮13。

具体实施方式：打开柜门11将鞋子放置在挂鞋杆3331上，打开紫外线消毒灯8和干燥装置7，打开抽风机6和第一驱动电机32，第一驱动电机32驱动第一旋转轴31转动，干燥装置7可对湿透的鞋进行烘干，紫外线消毒灯8可以对鞋子进行消毒，抽风机6可以更好地排出柜体1内的空气，使之与外界进行空气互换，更换外界新鲜空气，改善柜体1内空气；

湿鞋刚挂上去时会向下滴水，滴落的水落入到杂质收集盒2中，启动第二驱动电机42，第二旋转轴41带动不完全齿轮43转动，不完全齿轮43带动齿条组44进行左右移动，使得齿条组44上的毛刷444实现左右移动，从而对挂鞋杆3331上的鞋进行擦拭，擦拭出来的杂质落入到杂质收集盒2中，挡板5可减少水滴或其他泥土杂质在擦拭过程中飞溅到柜体1内壁上。

本具体实施例仅仅是对本实用新型的解释，其并不是对本实用新型的限制，本领域技术人员在阅读完本说明书后可以根据需要对本实施例做出没有创造性贡献的修改，但只要在本实用新型的权利要求范围内都受到专利法的保护。
