一种拆装方便的用于冰箱的可调节置物架的制作方法

冰箱上方可安装嵌入式置物架，方便取用调料。 #生活技巧# #居家生活技巧# #家具摆放技巧# #厨房电器嵌入#

本技术涉及冰箱，具体为一种拆装方便的用于冰箱的可调节置物架。

背景技术：

1、冰箱作为一种可使食物或其他物品保持恒定低温冷态的容器已成为现代家庭必不可少的家用电器之一。其中冰箱通常包括有上下分离设置的冷藏室和冷冻室、以及遮盖该冷藏室和冷冻室的门体。为充分利用冰箱内部空间，冷藏室或冷冻室会固定设置一些隔板状搁物架，以使得物品可以分层放置。

2、经检索，现有技术中，申请号为cn202121204211.9的授权专利提出了一种冰箱内活动式储物架，包括冰箱内腔，冰箱内腔的内部水平设置有一个或多个储物隔板，其特征在于：所述储物隔板的上表面左右两侧分别开设有相互平行设置的隔板槽口，隔板槽口内且靠近储物隔板的一角处设置有下安装座，下安装座通过转动连接轴与旋转支撑杆的一端相连接，所述储物隔板的上方设置有活动储物隔板，活动储物隔板的下平面靠近四个拐角处分别安装有上安装座，旋转支撑杆的另一端通过铰接轴与上安装座相连接，旋转支撑杆为四根且长度相同，活动储物隔板与储物隔板相平行，铰接轴上安装有锁紧机构。

3、由于上述方案在使用时，冰箱内腔的前后侧均固定有旋转支撑杆，且旋转支撑杆处于倾斜状态时，会对活动储物隔板下方的空间进行遮挡，不利于放在活动储物隔板下方的物品的拿取；旋转支撑杆或活动储物隔板损坏时不易进行更换，且放在储物隔板上的物品会对光线进行遮挡，影响冰箱下层的照明，基于此，本申请提出一种拆装方便的用于冰箱的可调节置物架。

技术实现思路

1、本实用新型提供了一种拆装方便的用于冰箱的可调节置物架，解决了上述背景技术中提出的置物隔板不便于拆卸及更换；不便于物品的拿取和放在置物隔板上的物品对冰箱下层的亮度造成影响的问题。

2、本实用新型提供如下技术方案：一种拆装方便的用于冰箱的可调节置物架，置物板与架体处于活动连接的状态，实现置物板与架体的快速拆装，且置物板包含尺寸固定的置物板和尺寸可调的置物板，存取高度高的物品时，使用者仅需要拆除尺寸可调的置物板的一部分，而不需要挪动整个置物板，提高使用时的便捷性。

3、一种拆装方便的用于冰箱的可调节置物架，包括架体、固定置物板和尺寸可调置物板，所述架体包括两个竖板，两个竖板的内侧均匀设有与固定置物板和尺寸可调置物板适配的凹槽，两个竖板通过连接板进行连接，所述连接板的内侧均匀设有与固定置物板和尺寸可调置物板适配的连接槽，所述连接槽的内腔内均匀通过弹簧连接有密封板，所述连接槽内腔的顶部固定连接有导电板一；

4、所述尺寸可调置物板包括可拆板，相邻的两个可拆板通过磁铁连接，所述可拆板内侧的顶部镶嵌有导电板二，所述可拆板底部的中部固定连接有照明灯，所述可拆板外侧的中部固定连接有开关按钮；

5、所述固定置物板顶部的内侧镶嵌有导电板二，所述固定置物板底部的中部固定连接有另一照明灯，所述固定置物板外侧的中部固定连接有另一开关按钮，所述导电板二、照明灯和开关按钮三者电性连接。

6、优选的，所述密封板的长度与可拆板的长度值相同。

7、优选的，所述固定置物板和尺寸可调置物板两者的厚度值相同，所述固定置物板和尺寸可调置物板两者的宽度值相同，所述固定置物板和尺寸可调置物板交替设置。

8、优选的，所述弹簧处于正常状态时，所述密封板的端面与连接板的端部齐平，所述密封板位于导电板一的外侧。

9、优选的，所述密封板、弹簧、固定置物板和尺寸可调置物板均为绝缘材质。

10、优选的，所述导电板一和导电板二均有两个，且相邻的两个导电板二之间和相邻的两个导电板一之间均设有绝缘板。

11、优选的，所述固定置物板和尺寸可调置物板两者与凹槽活动连接，所述固定置物板和尺寸可调置物板两者的顶部与导电板一接触。

12、与现有技术对比，本实用新型具备以下有益效果：

13、1、该拆装方便的用于冰箱的可调节置物架，通过固定置物板和尺寸可调置物板与架体连接方式的设置，该置物架中的置物板可以快速的拆装，便于置物板位置的改变，且存储高度较高的物体时，使用者仅需要把尺寸可调置物板的一部分进行拆除，而不需要把这个置物板拆除，提高该可调节置物架使用时的便利性。

14、2、该拆装方便的用于冰箱的可调节置物架，通过导电板一、导电板二和照明灯的设置，导电板一和导电板二接触时，照明灯能够处于通电状态，照明灯可以照明其所在的空间，便于使用者拿取照明灯下方的物品；通过弹簧和密封板的设置，该申请中的置物板与连接槽分离时，弹簧的回弹力可以使连接槽处于密封状态，降低连接槽被污染概率。

技术特征：

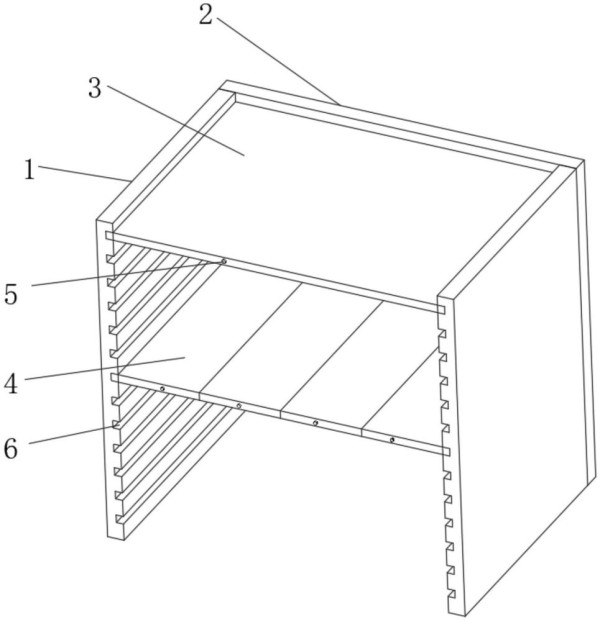

1.一种拆装方便的用于冰箱的可调节置物架，包括架体、固定置物板(3)和尺寸可调置物板，其特征在于：所述架体包括两个竖板(1)，两个竖板(1)的内侧均匀设有与固定置物板(3)和尺寸可调置物板适配的凹槽(6)，两个竖板(1)通过连接板(2)进行连接，所述连接板(2)的内侧均匀设有与固定置物板(3)和尺寸可调置物板适配的连接槽(13)，所述连接槽(13)的内腔内均匀通过弹簧(14)连接有密封板(12)，所述连接槽(13)内腔的顶部固定连接有导电板一(10)；

2.根据权利要求1所述的一种拆装方便的用于冰箱的可调节置物架，其特征在于：所述密封板(12)的长度与可拆板(4)的长度值相同。

3.根据权利要求1所述的一种拆装方便的用于冰箱的可调节置物架，其特征在于：所述固定置物板(3)和尺寸可调置物板两者的厚度值相同，所述固定置物板(3)和尺寸可调置物板两者的宽度值相同，所述固定置物板(3)和尺寸可调置物板交替设置。

4.根据权利要求1所述的一种拆装方便的用于冰箱的可调节置物架，其特征在于：所述弹簧(14)处于正常状态时，所述密封板(12)的端面与连接板(2)的端部齐平，所述密封板(12)位于导电板一(10)的外侧。

5.根据权利要求1所述的一种拆装方便的用于冰箱的可调节置物架，其特征在于：所述密封板(12)、弹簧(14)、固定置物板(3)和尺寸可调置物板均为绝缘材质。

6.根据权利要求1所述的一种拆装方便的用于冰箱的可调节置物架，其特征在于：所述导电板一(10)和导电板二(8)均有两个，且相邻的两个导电板二(8)之间和相邻的两个导电板一(10)之间均设有绝缘板。

7.根据权利要求1所述的一种拆装方便的用于冰箱的可调节置物架，其特征在于：所述固定置物板(3)和尺寸可调置物板两者与凹槽(6)活动连接，所述固定置物板(3)和尺寸可调置物板两者的顶部与导电板一(10)接触。

技术总结
本技术公开了一种拆装方便的用于冰箱的可调节置物架，涉及冰箱技术领域，具体包括架体、固定置物板和尺寸可调置物板，所述架体包括两个竖板，两个竖板的内侧均匀设有与固定置物板和尺寸可调置物板适配的凹槽，两个竖板通过连接板进行连接，所述连接板的内侧均匀设有与固定置物板和尺寸可调置物板适配的连接槽。该拆装方便的用于冰箱的可调节置物架，通过固定置物板和尺寸可调置物板与架体连接方式的设置，该置物架中的置物板可以快速的拆装，便于置物板位置的改变，且存储高度较高的物体时，使用者仅需要把尺寸可调置物板的一部分进行拆除，而不需要把这个置物板拆除，提高该可调节置物架使用时的便利性。

技术研发人员：胡军生,曹树明,秦广祥
受保护的技术使用者：合肥市天马塑胶有限公司
技术研发日：20231127
技术公布日：2024/7/25
