车载置物架的制作方法

车载应急灯的使用时机和操作方法 #生活技巧# #汽车保养技巧# #车载工具使用#

本发明涉及汽车制造技术领域，尤其是一种用于轿车内的车载置物架。

背景技术：

随着科技进步和经济生活水平的提高，小轿车越来越广泛应用于人们的生活中，作为人们出行代步的工具。由于轿车内空间相对较小，一般其内不设置用于放置物品的架子，只在座椅背后设置一个放置水杯和垃圾袋的网兜，这样对于长途旅行的人们来说随身的物品，例如包包、水杯、手机等就无处可放；因此，怎样制造出一种不占用轿车内空间、又方便实用的车载置物架是本领域技术人员急待解决的新问题。

技术实现要素：

本发明提供一种车载置物架，这种车载置物架可以解决轿车内人们随身的物品无处可放的问题。

为了解决上述问题，本发明所采用的技术方案是：这种车载置物架，包括折叠于汽车座椅靠背内的置物架本体，所述置物架本体具有与固定板相铰接、并向椅后伸出的置物面板。

上述技术方案中，更具体的技术方案还可以是：所述固定板包括固定顶板和固定底板；所述固定顶板和所述固定底板分别设于背板的顶端和底端；所述固定顶板的外侧铰接所述置物面板；所述固定底板的外侧铰接有置物底板；所述置物面板和置物底板之间设有支撑侧板，所述支撑侧板的一侧铰接在所述背板上。

进一步的：所述汽车座椅靠背的背面设有遮挡所述置物架本体的挡帘；所述汽车座椅靠背上设有收卷所述挡帘的帘扣。

由于采用了上述技术方案，本发明与现有技术相比具有如下有益效果：

1、由于这种车载置物架，包括折叠于汽车座椅靠背内的置物架本体，置物架本体具有与固定板相铰接、并向椅后伸出的置物面板。这样，置物架本体折叠于汽车座椅靠背内，不占用轿车内空间，而且坐在后排的乘客需要时，又可将置物架打开，使置物面板从靠背内伸出，放置人们随身的物品，方便又实用；

2、由于固定板包括固定顶板和固定底板；固定顶板和固定底板分别设于背板的顶端和底端；固定顶板的外侧铰接置物面板；固定底板的外侧铰接有置物底板；置物面板和置物底板之间设有支撑侧板，支撑侧板的一侧铰接在背板上。这样，打开时，支撑侧板不但起到支撑置物面板的作用，也起到将支架内空分隔的作用；而置物底板上可放置包包等大样物品，增加了容置空间；

3、由于汽车座椅靠背的背面设有遮挡置物架本体的挡帘；并且汽车座椅靠背上设有收卷该挡帘的帘扣。这样，不影响汽车座椅的外观，而且打开置物架时可将挡帘卷起扣住，使用方便。

附图说明

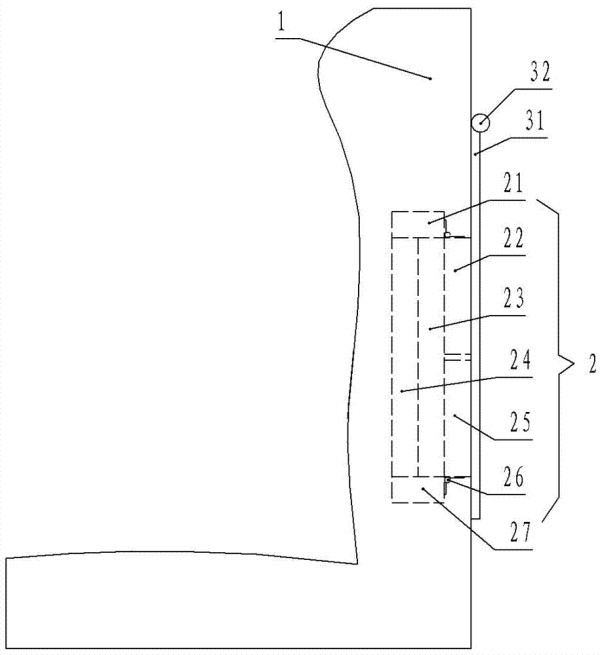

图1是本发明实施例的结构示意图。

图2是图1的右视图。

图3是本发明实施例打开时的结构示意图。

图4是图3的右视图。

具体实施方式

下面结合附图实施例对本发明作进一步详述：

图1、图2、图3、图4所示的车载置物架，包括折叠于汽车座椅靠背1内的置物架本体，置物架本体包括背板24，背板24顶端和底端分别设有横向与背板24的固定顶板21和固定底板27；固定顶板21的外侧通过铰链26铰接置物面板22；固定底板27的外侧的外侧通过铰链26铰接有置物底板27；置物架本体打开时，置物面板22和置物底板27从靠背1内向后伸出；置物面板22和置物底板27之间设有支撑侧板23，支撑侧板23的一侧通过铰链26铰接在背板24上；于汽车座椅靠背1的背面设有遮挡置物架本体的挡帘31；汽车座椅靠背1上设有收卷挡帘31的帘扣32。

本发明的置物架本体折叠于汽车座椅靠背内，不占用轿车内空间，而且坐在后排的乘客需要时，又可将置物架打开，使置物面板、支撑侧板和置物底板从靠背内打开伸出，放置人们随身的物品，方便又实用。

技术特征：

技术总结
本发明公开了一种车载置物架，属汽车制造技术领域，该车载置物架包括折叠于汽车座椅靠背内的置物架本体，所述置物架本体具有与固定板相铰接、并向椅后伸出的置物面板；所述固定板包括固定顶板和固定底板；所述固定顶板和所述固定底板分别设于背板的顶端和底端；所述固定顶板的外侧铰接所述置物面板；所述固定底板的外侧铰接有置物底板；所述置物面板和置物底板之间设有支撑侧板，所述支撑侧板的一侧铰接在所述背板上。本发明可以解决轿车内人们随身的包包、小件物品无处可放的问题。

技术研发人员：梁宇松
受保护的技术使用者：柳州市御朗机械制造有限公司
技术研发日：2017.05.27
技术公布日：2017.11.17
