1.本实用新型涉及加工余料放置领域，具体涉及一种立体料架。

背景技术：

2.在目前钢筋加工过程中往往会产生大量尺寸不同的钢筋余料，若不对余料进行分类存放，则不利于后续余料再利用过程中的拿取。目前采取立式储物柜存取钢筋余料的方式，占地空间大、存取麻烦，还存在钢筋滑落伤人的风险。

技术实现要素：

3.本实用新型内容的目的在于提供一种立体料架，实现了加工生产中余料的安全、快速存取。
4.为实现上述目的，本实用新型提供了一种技术方案：一种立体料架，其特征在于：该立体料架包括支架、转轴和旋转架体；其中，
5.所述转轴位于旋转架体的中心轴上，且转轴的两端与所述支架旋转连接；
6.旋转架体沿周向设有若干用于放置物料的托盘，托盘的两端与旋转架体自由连接，使得托盘始终处于水平方向。
7.按上述方案，所述的旋转架体包括位于托盘两端的转盘，转盘的中心穿在所述转轴上，所述托盘的两端与转盘连接。
8.按上述方案，所述托盘的两端设置有通孔，所述的转盘沿周向设有若干与所述通孔穿接的销轴；或者，所述托盘的两端设置有销轴，所述的转盘沿周向设有若干与所述销轴穿接的通孔。
9.按上述方案，所述的支架包括设置在旋转架体两侧的侧面框架，侧面框架与所述转轴通过轴承连接。
10.按上述方案，所述的支架还包括底部框架，底部框架的两端与所述侧面框架固定连接。
11.按上述方案，所述的侧面框架为上窄下宽的结构。
12.按上述方案，所述的底部框架设有加强筋。
13.按上述方案，所述的转盘为圆环形，并设置有十字加强筋。
14.按上述方案，所述托盘包括放料盘和悬挂架，悬挂架一端与放料盘固定连接，另一端与所述转盘自由连接。
15.按上述方案，所述放料盘为无盖长方体形。
16.本实用新型的有益效果是：通过设置的支架、转轴以及旋转架体，使得旋转架体可以围绕转轴进行旋转，设置于旋转架体上的托盘可根据使用需求调整高度，方便对余料进行存取；
17.进一步地，通过支架的底部框架设置的加强筋，以及将侧面框架设置为上窄下宽的结构，增加了支架的荷载强度和稳定性；
18.进一步地，通过将转盘制为圆环形并加设十字筋的方式，降低了转盘的重量的同时保证了转盘的抗扭强度。
附图说明

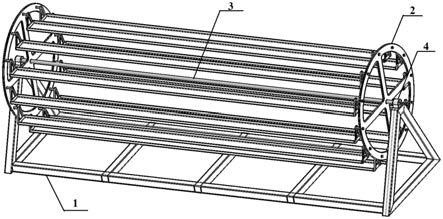

19.图1为本实用新型一实施例的立体料架结构轴测图；
20.图2为本实用新型一实施例的立体料架结构侧视图。
21.图中：1-支架，2-转盘，3-转轴，4-轴承，5-放料盘，6-悬挂架。
具体实施方式
22.为使本公开实施例的目的、技术方案和优点更加清楚，下面将结合本公开实施例的附图，对本公开实施例的技术方案进行清楚、完整地描述。显然，所描述的实施例是本公开的一部分实施例，而不是全部的实施例。基于所描述的本公开的实施例，本领域普通技术人员在无需创造性劳动的前提下所获得的所有其他实施例，都属于本实用新型公开保护的范围。
23.如图1、图2所示，本实用新型实施例的一种立体料架，包括支架1、转轴3和旋转架体；其中，
24.转轴3位于旋转架体的中心轴上，且转轴3的两端与支架1旋转连接；
25.旋转架体沿周向设有若干用于放置物料的托盘，托盘的两端与旋转架体自由连接，使得托盘始终处于水平方向。
26.进一步地，所述的旋转架体包括位于托盘两端的转盘2，转盘2的中心穿在转轴3上，所述托盘的两端与转盘2连接。
27.进一步地，所述托盘的两端设置有通孔，所述的转盘2沿周向设有若干与所述通孔穿接的销轴；或者，所述托盘的两端设置有销轴，转盘2沿周向设有若干与所述销轴穿接的通孔。
28.进一步地，支架1包括设置在旋转架体两侧的侧面框架，侧面框架与转轴3通过轴承4连接。
29.进一步地，支架1还包括底部框架，底部框架的两端与所述侧面框架固定连接。
30.进一步地，所述的侧面框架为上窄下宽的结构，以增强支架1的稳定性。
31.进一步地，所述的底部框架设有加强筋，增强了支架1的荷载能力。
32.进一步地，所述的转盘2为圆环形，并设置有十字加强筋，以减轻转盘重量并增强抗扭强度。
33.进一步地，所述托盘包括放料盘5和悬挂架6，悬挂架6一端与放料盘5固定连接，另一端与转盘2自由连接。
34.进一步地，所述放料盘5为无盖长方体形。
35.本实施例中的立体料架在使用过程中，通过转动转盘实现托盘位于不同高度，即可进行余料的存取。
36.以上所述仅为本实用新型的实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其它相关的技术领域，均同理包括在本实用新型的专利保护范围内。

技术特征：
1.一种立体料架，其特征在于：该立体料架包括支架、转轴和旋转架体；其中，所述转轴位于旋转架体的中心轴上，且转轴的两端与所述支架旋转连接；旋转架体沿周向设有若干用于放置物料的托盘，托盘的两端与旋转架体自由连接，使得托盘始终处于水平方向。2.根据权利要求1所述的立体料架，其特征在于：所述的旋转架体包括位于托盘两端的转盘，转盘的中心穿在所述转轴上，所述托盘的两端与转盘连接。3.根据权利要求2所述的立体料架，其特征在于：所述托盘的两端设置有通孔，所述的转盘沿周向设有若干与所述通孔穿接的销轴；或者，所述托盘的两端设置有销轴，所述的转盘沿周向设有若干与所述销轴穿接的通孔。4.根据权利要求1所述的立体料架，其特征在于：所述的支架包括设置在旋转架体两侧的侧面框架，侧面框架与所述转轴通过轴承连接。5.根据权利要求4所述的立体料架，其特征在于：所述的支架还包括底部框架，底部框架的两端与所述侧面框架固定连接。6.根据权利要求4或5所述的立体料架，其特征在于：所述的侧面框架为上窄下宽的结构。7.根据权利要求5所述的立体料架，其特征在于：所述的底部框架设有加强筋。8.根据权利要求2所述的立体料架，其特征在于：所述的转盘为圆环形，并设置有十字加强筋。9.根据权利要求2所述的立体料架，其特征在于：所述托盘包括放料盘和悬挂架，悬挂架一端与放料盘固定连接，另一端与所述转盘自由连接。10.根据权利要求9所述的立体料架，其特征在于：所述放料盘为无盖长方体形。

技术总结
本实用新型公开了一种立体料架，该立体料架包括支架、转轴和旋转架体；其中，所述转轴位于旋转架体的中心轴上，且转轴的两端与所述支架旋转连接；旋转架体沿周向设有若干用于放置物料的托盘，托盘的两端与旋转架体自由连接，使得托盘始终处于水平方向。本实用新型可实现对余料的快速存取，并且节省占用空间。并且节省占用空间。并且节省占用空间。

技术研发人员：王开强 欧阳明勇 廖春雨 胡正欢 李莹松 邵凌 田府洪
受保护的技术使用者：中建三局集团有限公司
技术研发日：2021.08.13
技术公布日：2022/3/22
