一种便携式磁性墙贴的制作方法

磁贴式拼贴：使用磁性材料制作的贴纸，可以在冰箱、墙面等地方轻松拼贴出图案。 #生活技巧# #手工DIY技巧# #拼贴艺术#

1.本实用新型涉及墙贴领域，特别涉及一种便携式磁性墙贴。

背景技术：

2.墙贴又叫即时贴，随意贴，墙贴是已设计和制作好的现成的不干胶贴纸，只需要手工粘贴。可贴在墙面、玻璃、瓷砖、柜面等处，具有出色的装饰效果。施工方法便捷，局部装点即可改变空间的氛围，搭配整体的装修风格，以及主人的个人气质，彰显出主人的生活情趣，让家赋予了新生命，也引领新的家居装饰潮流。一般墙贴用的是背面带胶的pvc材料加工制作的，是一种自己可以轻松搞定的墙上家装，它不但简洁方便而且随意性很强，装饰效果也非常的直观，适合现代家庭。磁性墙贴属于墙贴的一种，然而墙贴一般都比较大，在使用者进行使用时不便于墙贴进行携带，且就算可以携带的同时并不能对墙贴进行防护，导致墙贴很容易出现褶皱以及损坏。

技术实现要素：

3.本实用新型的主要目的在于提供一种便携式磁性墙贴，可以有效解决背景技术中的问题。
4.为实现上述目的，本实用新型采取的技术方案为：
5.一种便携式磁性墙贴，包括上防护壳和下防护壳，所述下防护壳的两侧分别设有卡接机构，所述卡接机构包括连接块、第一压缩弹簧和卡接头，所述下防护壳的内部设有收卷机构，所述收卷机构包括转动棍、卡辊、螺纹旋钮和第二压缩弹簧。
6.优选的，所述上防护壳的两端分别开设有拼接口，所述上防护壳的两侧侧壁上分别固定安装有一组对称的固定块，所述固定块上开设有卡接槽，所述上防护壳的顶面固定安装有提手。
7.优选的，所述下防护壳的两端分别开设有转动槽，所述下防护壳的两侧侧壁上行分别固定安装有连接块，所述连接块的两端开设有弹簧槽，所述弹簧槽的槽底固定安装有第一压缩弹簧，所述第一压缩弹簧的前端固定安装有卡接头，所述弹簧槽的槽口内固定安装有挡环，所述卡接头穿过挡环。
8.优选的，所述转动棍的顶面开设有第一豁口，所述第一豁口的槽内固定安装有第一条形吸铁石，所述卡辊的底面开设有第二豁口，所述第二豁口的槽内固定安装有第二条形吸铁石，所述第一条形吸铁石与第二条形吸铁石进行磁性连接。
9.优选的，所述转动棍的左端开设有凹槽，所述凹槽的槽底固定安装有第二压缩弹簧，所述第二压缩弹簧的前端固定安装有第一转动块，所述第一转动块活动安装在转动槽内。
10.优选的，所述转动棍的右端固定安装有第二转动块，所述第二转动块的活动安装在转动槽内，所述第二转动块的前端开设有螺纹槽，所述螺纹槽的槽内螺纹连接有螺纹旋钮。
11.与现有技术相比，本实用新型具有如下有益效果：
12.本实用新型中，通过设置的收卷机构，用于对墙贴进行收卷，缩小墙贴的体积，使得墙贴的变成卷筒状，设置的卡接机构，用于将上防护壳和下防护壳连接在一起并对收卷机构上的墙贴进行防护，并通过提手来达到对墙贴便携式的目的，整个装置在进行使用时不但方便对墙贴进行携带还能够对墙贴起到保护的作用，避免墙贴受到损坏。
附图说明

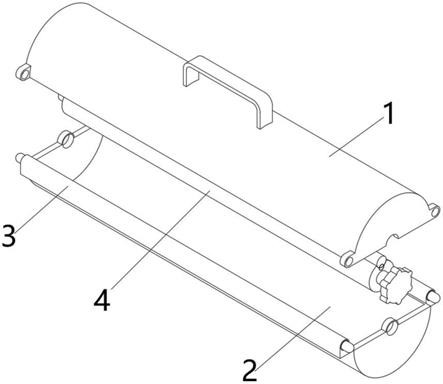

13.图1为本实用新型的整体结构示意图；
14.图2为本实用新型的整体结构拆分示意图；
15.图3为本实用新型的上防护壳的整体结构示意图；
16.图4为本实用新型的下防护壳与卡接机构的拆分示意图；
17.图5为本实用新型的收卷机构的拆分示意图；
18.图6为本实用新型的收卷机构的拆分侧视示意图。
19.图中：1、上防护壳；2、下防护壳；3、卡接机构；4、收卷机构；5、提手；6、固定块；7、卡接槽；8、拼接口；9、转动槽；10、连接块；11、弹簧槽；12、第一压缩弹簧；13、卡接头；14、挡环；15、转动棍；16、第一豁口；17、第一条形吸铁石；18、卡辊；19、第二豁口；20、第二条形吸铁石；21、第一转动块；22、第二转动块；23、螺纹槽；24、螺纹旋钮；25、凹槽；26、第二压缩弹簧。
具体实施方式
20.为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
21.如图1
‑
2所示，一种便携式磁性墙贴，包括上防护壳1和下防护壳2，下防护壳2的两侧分别设有卡接机构3，卡接机构3包括连接块10、第一压缩弹簧12和卡接头13，下防护壳2的内部设有收卷机构4，收卷机构4包括转动棍15、卡辊18、螺纹旋钮24和第二压缩弹簧26。
22.如图5
‑
6所示，在本实施例中，为了对墙贴进行收卷，缩小墙贴的体积，转动棍15的顶面开设有第一豁口16，第一豁口16的槽内固定安装有第一条形吸铁石17，卡辊18的底面开设有第二豁口19，第二豁口19的槽内固定安装有第二条形吸铁石20，第一条形吸铁石17与第二条形吸铁石20进行磁性连接，转动棍15的左端开设有凹槽25，凹槽25的槽底固定安装有第二压缩弹簧26，第二压缩弹簧26的前端固定安装有第一转动块21，第一转动块21活动安装在转动槽9内，转动棍15的右端固定安装有第二转动块22，第二转动块22的活动安装在转动槽9内，第二转动块22的前端开设有螺纹槽23，螺纹槽23的槽内螺纹连接有螺纹旋钮24，在进行使用时，首先将转动棍15以斜向的方式安装到下防护壳2内，让其右端的第二转动块22插入到转动槽9内，此时的第一转动块21被下防护壳2抵挡，这时将第一转动块21向下按压，在执行此操作时，凹槽25内所安装的第二压缩弹簧26将作出缩进运动，第一转动块21将进入到凹槽25内，直到第一转动块21与下防护壳2的左端内壁相抵，在按压第一转动块21的同时将转动棍15向下防护壳2推入，在推入到一定的程度后，第一转动块21不再与下防护壳2的内壁相抵，第二压缩弹簧26作出恢复运动，并将前端的第一转动块21抵进到转动槽9内，再接着将螺纹旋钮24以螺纹连接方式拧到第二转动块22前端所开设的螺纹旋钮24内，然后将墙贴的一端的端边部位放置在转动棍15上所开设的第一豁口16的顶面，需要将第一
豁口16覆盖，再将卡辊18放置到第一豁口16的位置上，这时第一豁口16中安装的第一条形吸铁石17将与第二豁口19内安装的第二条形吸铁石20进行磁性连接，使得卡辊18镶嵌到到第一豁口16中，并通过此方式将墙贴一端夹在第一条形吸铁石17和第二条形吸铁石20之间，然后反方向不断的去拧动螺纹旋钮24，这时，第一转动块21与第二转动块22将分别在转动槽9中转动，并以此带动转动棍15实现旋转操作，当转动棍15在进行旋转后，会不断的墙贴收卷在其上，直至墙贴完全收卷完毕。
23.如图3
‑
4所示，在本实施例中，为了对墙贴进行防护，上防护壳1的两端分别开设有拼接口8，上防护壳1的两侧侧壁上分别固定安装有一组对称的固定块6，固定块6上开设有卡接槽7，上防护壳1的顶面固定安装有提手5，下防护壳2的两端分别开设有转动槽9，下防护壳2的两侧侧壁上行分别固定安装有连接块10，连接块10的两端开设有弹簧槽11，弹簧槽11的槽底固定安装有第一压缩弹簧12，第一压缩弹簧12的前端固定安装有卡接头13，弹簧槽11的槽口内固定安装有挡环14，卡接头13穿过挡环14，当墙贴收卷在转动棍15上后，通过提手5将上防护壳1拿起，并将上防护壳1合并到下防护壳2上，在执行此操作时，连接块10两端的卡接头13受到固定块6的抵挡，弹簧槽11内安装的第一压缩弹簧12将做出缩进运动，并带动前端的卡接头13做出回缩的操作，在上防护壳1完全合并在下防护壳2上后，第一压缩弹簧12将做出恢复运动，并将前端的卡接头13抵进到固定块6上所开设卡接槽7内，其中的挡环14是为了防止卡接头13从弹簧槽11内弹出，这时上防护壳1和下防护壳2将连接在一起，且转动棍15上的墙贴将位于上防护壳1和下防护壳2内，以此来对墙贴进行保护，避免墙贴受到损坏，然后再次通过提手5将整个拿起并可对墙贴进行携带，若是要取出墙贴只需要对通过上述操作的反向操作实现即可。
24.综上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，然而在不脱离本实用新型的范围的情况下，可以对其进行各种改进并且可以用等效物替换其中的部件，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，均应包含在本实用新型的保护范围之内。
